詳細情報 |
|||
| モデル番号: | 光ファイバーコネクタ | アトラゲ温度: | -40℃～85℃ |
|---|---|---|---|
| 配線デバイス: | ODF | 色: | カスタマイズ |
| 無料サンプル: | はい | コネクタの外径: | 30.0mm,2.0mm,0.9mm |
| ハウジングの色: | 、緑青い、ベージュ | 伝送媒体: | シングルモード/ムリットモード |
| 特徴: | 防水 | 材料: | プラスチック |
| 交換可能性: | ≤0.2dB | ファイバーモード: | 62.5/125μm OM1,50/125μm OM2 |
| ポート: | NINGBOポートからファイバーハブボックス | モデル名: | 光ファイバーコネクタ |
| 重さ: | 2kg | 再現性: | ≤0.2dB |
| 繊維径: | 125μm | 組立式: | 機械式 |
| 接続モジュール: | 3.0mm | コネクタケーブル Od: | 0.9mm20.0mm,3.0mm |
| 耐久性: | ≥1000回 | 生産能力: | 700000個/月 |
| 研磨タイプ: | UPC、APC | フィラー: | 光学シリコン油脂 |
| 持久力: | 500サイクル | 動作温度: | -40℃～+85℃ |
| コネクター リターン・ロス: | SMF: UPC≥50, APC≥60;MMF: ≥30 | 塩スプレー: | 500H |
| 販売後サービス: | 60代以内 (繊維切断なし) | パッケージ: | SMD,QFN-20,NRF24L01,ポリバッグ,光ファイバー |
| タイプ: | ロージックIC,トランシーバーモジュール,シングルモード 単一ファイバー双方向トランスミッション,ドライブIC | d/c: | 最新の,NEW,2013年+,1234,RFトランシーバーと受信機モジュール |
| 距離: | 20km,300m,3KM | 応用: | 通信,アラーム,コンピュータ,ビデオモニターシステム,1Xファイバーチャンネル |
| 動作温度: | 標準,-40~85,-10°C ~ 70°C | 波長: | 1310nm/1550nm,850nm,1490nm/1310nm,1310nm 1270nm |
| 製品名: | EPON OLT PX20+,433mhzuartトランシーバーモジュール1.25g BIDI SFP光学モジュール SFP+トランシーバー1.25G sfpモジュール 1310/1550nm 10k | 保証: | 365日,3年,1年 |
| 電源電圧: | 1.9〜3.6V,0~1102.7V~5.5V 普通 | 証明: | RoHS,CE RoHS FCC,ISO9001 ISO14001; CE |
| 配送業者: | DHL\UPS\Fedex\EMS\HK Post | スカイプ: | ミシェラ・ファング,チャイジクアン91, トーマス65339 |
| 電源: | 3.3V | データ転送速度: | 155M,10G |
| 電圧: | 1.9~3.6V 標準 | ソース: | FP,VCSEL/PIN |
| 散逸力: | 0.1w,W | 状態: | 新品100% オリジナル新品 |
製品の説明

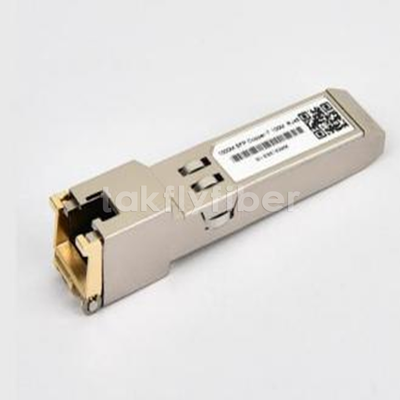

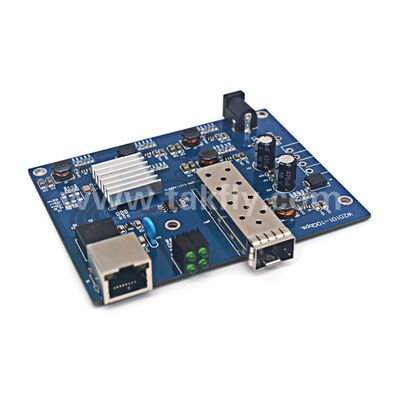

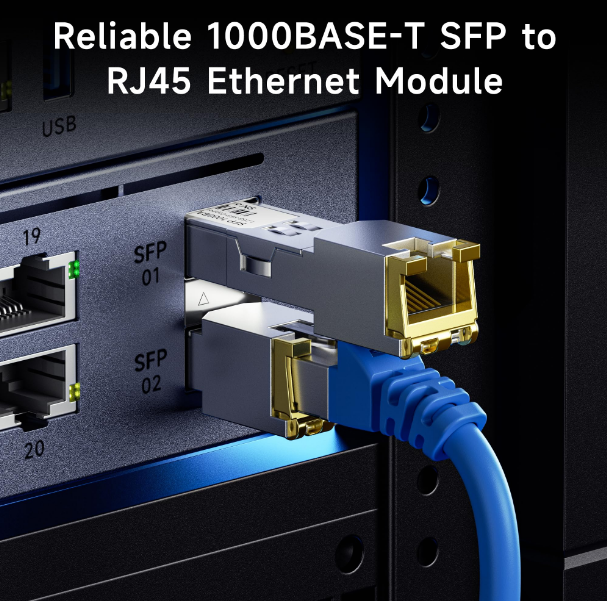

RJ45 ギガビット SFP モジュール 1000BASE-T, 1.25Gbps, Cat 6 で 100m,Low EMI
製品概要
TK-G1-RJ45は,ギガビットイーサネットアプリケーション用に設計されたホットプラグ可能な銅型SFPトランシーバーである.IEEE 802.3-2002およびIEEE 802.3ab (1000BASE-T) 規格に準拠している.このモジュールは,最大100mの範囲のカテゴリー5の無遮蔽の扭曲ペアケーブルで1000Mbpsのデータ速度で動作する..
信号伝送は,フルデュプレックスリンクのために4つのワイヤペア (250 Mbps/ペア) に5レベルのパルス振幅調節 (PAM) を使用する.モジュールはSFP MSAごとにシリアルID機能を含む.アドレス A0h で 2 ワイヤのシリアルバスでアクセスできます物理層ICはアドレス ACh でアクセスできます.
主要 な 特徴
- 1.25Gb/sまでのデータ速さ
- SFP MSA に準拠し,熱插入可能
- TXを無効にしたり RX LOSを無効にしたり
- 低電磁気干渉のための金属の箱
- 典型的な電力消費量: 1.05 W
- コンパクトなRJ-45コネクタ
- 物理ICへの2ワイヤレスシリアルバスアクセス
- SERDES インターフェースを持つホストシステムで 1000BASE-T をサポート
- 操作室温: 0°Cから+70°C (商業用) または -20°Cから+85°C (拡張)
申請
- 1.25 ギガビット イーサネット ケーブル 5 カット
ピン割り当てと機能
| ピン | 名前 | 機能 | シーグ | 注記 |
|---|---|---|---|---|
| 1 | VeeT | 送信機の地面 | 1 | VeeTとVeeRは 相互に繋がっています |
| 2 | TX_FAULT | トランスミッター欠陥 | 3 | 実施されていない.VeeTに結びついている. |
| 3 | TX_DISABLE | 送信機を無効にする | 3 | TX Disable の説明を参照してください. |
| 4 | モードDEF (2) | モジュール定義 2 | 3 | シリアルIDバスのデータライン |
| 5 | MOD DEF (1) | モジュール定義 1 | 3 | シリアルIDバスの時計線です |
| 6 | MOD DEF (0) | モジュール定義 0 | 3 | SFPでヴィーと繋がってる |
| 7 | RATE SELECT を選択する | 使わない | 3 | 実行されていない. 33k Veeへの引き上げ. |
| 8 | ロス | 信号の喪失 | 3 | LOS オプションを参照してください. |
| 9 | VeeR | 受信地 | 1 | VeeTとSFPの内側に接続しています |
| 10 | VeeR | 受信地 | 1 | 上の通り |
| 11 | VeeR | 受信地 | 1 | 上の通り |
| 12 | RD- | 逆のRXデータ | 3 | AC カップルで100Ωの差 |
| 13 | RD+ | 逆向きではないRXデータ | 3 | AC カップルで100Ωの差 |
| 14 | VeeR | 受信地 | 1 | VeeTと繋がってる |
| 15 | VccR | 受信機の電源 | 2 | VCCTに繋がってる |
| 16 | VccT | トランスミッター電源 | 2 | VCCRに繋がってる |
| 17 | VeeT | 送信機の地面 | 1 | 共通点がある |
| 18 | TD+ | 逆転していないTXデータ | 3 | AC カップルで100Ωのインプット差 |
| 19 | TD- | 逆転したTXデータ | 3 | AC カップルで100Ωのインプット差 |
| 20 | VeeT | 送信機の地面 | 1 | 共通点がある |
ピン関数に関する注釈
- プラグ Seq:ホットプラグの際にピンエンゲージメント命令
- TX_FAULT: チェックする恒久的に低い (サポートされていません)
- TX_DISABLE: 削除する内部の4.7kΩプルアップ.低 (0-0.8V) →トランシーバーオン;高 (2.0-3.465V) またはオープン →リセット.
- モード・デフ 0/1/2:ホストは4.7k-10kΩからVccまで引き上げます. Mod-Def 0 = モジュール現在 (地付け). Mod-Def 1 = クロック, Mod-Def 2 = データ.
- RX_LOS:LVTTL出力.無効化可能 (注文オプション).使用しない場合は100Ω経由で地面に接続する.
- RD ± / TD±:AC結合100Ωの差点線.ホストSERDESはRD±を100Ωで終了しなければならない.TD±は内部100Ωの終了を有する.
電源 (+3.3V)
| パラメータ | シンボル | ミニ | タイプ | マックス | ユニット | 条件 |
|---|---|---|---|---|---|---|
| 供給電流 | そうか | 320 | 375 | mA | 1.2W最大 完全 Vcc と 温度 | |
| 入力電圧 | Vcc | 3.13 | 3.3 | 3.47 | V | GND に参照 |
| 最大電圧 | Vmax | 4 | V | 破壊しない |
低速インターフェース (LVTTL)
| パラメータ | シンボル | ミニ | マックス | ユニット | 条件 |
|---|---|---|---|---|---|
| SFP出力は低い | VOL | 0 | 0.5 | V | 4.7k-10kを host_Vccに引っ張る |
| SFP出力は高い | VOH | host_Vcc-0 について5 | host_Vcc+0 について3 | V | 同じように引っ張る |
| SFP 入力は低い | VIL | 0 | 0.8 | V | 4.7k-10kをVccに引っ張る |
| SFP 入力は高い | HIV | 2 | Vcc+03 | V | 同じように引っ張る |
高速電気特性 (SFP側)
| パラメータ | シンボル | ミニ | タイプ | マックス | ユニット | 注記 |
|---|---|---|---|---|---|---|
| ライン周波数 | fL | 125 | メガHz | 5レベルの暗号化,IEEE 8023 | ||
| TX出力阻力 (差) | テキサス州 | 100 | オー | 1-125 MHz | ||
| RX 入力阻力 (差) | ジン,RX | 100 | オー | 1-125 MHz |
高速インターフェース (ホスト側)
| パラメータ | シンボル | ミニ | タイプ | マックス | ユニット | 注記 |
|---|---|---|---|---|---|---|
| 単端のTX入力スイング | ヴィンスウィング | 250 | 1200 | mV | ||
| 単端RX出力スイング | ヴォートスイング | 350 | 800 | mV | ||
| 上昇/減少時間 (20~80%) | トル,Tf | 175 | ps | |||
| TX 入力インペダンス (SE) | シン | 50 | オー | |||
| RX出力インペダンス (SE) | ゾウト | 50 | オー |
温度範囲
| パラメータ | ミニ | 典型的な | マックス | ユニット |
|---|---|---|---|---|
| 運用 (商業) | 0 | 70 | °C | |
| 運用 (拡張) | -20歳 | 85 | °C | |
| 保存 | -40歳 | 85 | °C |
メカニカル 輪郭
モジュールのホストサイドの機械的な寸法は,SFP MSA仕様に従っている.フロント部分 (ホストパネルの外に突出) は,RJ-45ジャックに対応するために拡大されている.
参考資料
- SFPトランシーバーMSA,2000年9月
- IEEE 802.3-2002 (802.3abを含む)
- ATMEL AT24C01A/02/04/08/16 2ワイヤーシリアルEEPROMデータシート
規制の遵守
| 特徴 | スタンダード | 結果 |
|---|---|---|
| ESD | IEC/EN 61000-4-2 | 適合している |
| EMI | FCC Part 15 クラスB,EN 55022 クラスB | 適合している |
| レーザー 安全 | FDA 21CFR 1040 について101040 について11IEC/EN 60825-1 において2 | クラス1 |
| 製品安全性 | IEC/EN 60950, UL | 適合している |
| RoHS | 2002/95/EC について | 適合している |
| EMC | EN61000-3 | 適合している |
