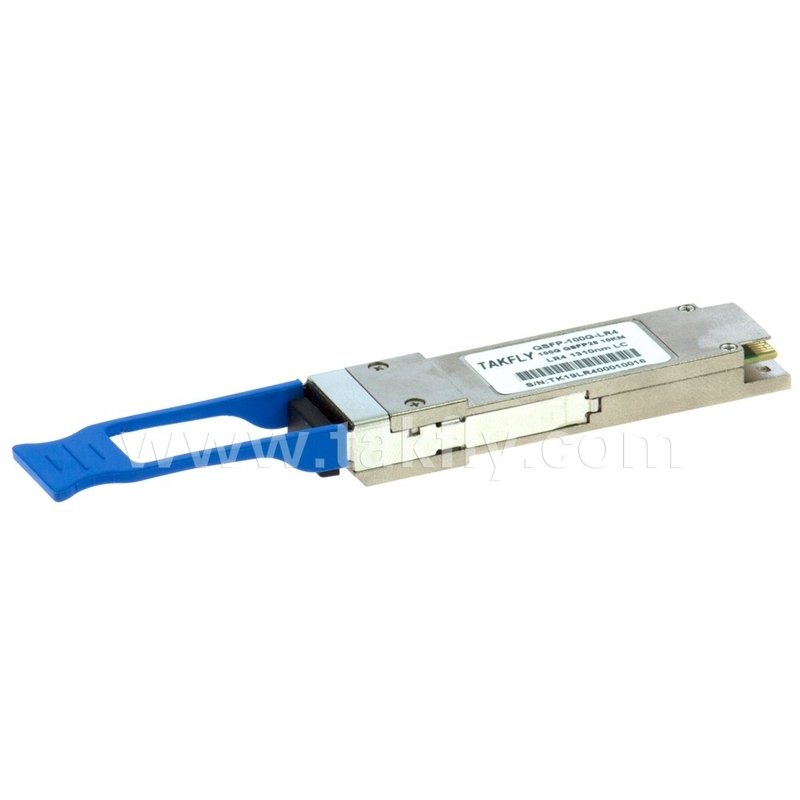

クライアント側 100Gbps 10KM QSFP28 LR4 と DDM トランシーバー 高電力ファイバー 長さ 1m テレコム接続
商品の詳細:
| Place of Origin: | Guangdong, SHENZHEN |
| ブランド名: | TAKFLY |
| 証明: | CE,ROHS,REACH,ISO9001,ISO14001 |
| Model Number: | TKQS28-100G-LR4 |
お支払配送条件:
| Minimum Order Quantity: | 1 Pices |
|---|---|
| 価格: | US$0.01 ~ US$1200/PC |
| Delivery Time: | 3-7working days |
| Payment Terms: | L/C,D/A,D/P,T/T,Western Union,MoneyGram |
|
詳細情報 |
|||
| Ratio: | 50/50 | Center Wavelength: | 1450nm |
|---|---|---|---|
| Insertion Loss: | ≤0.3dB | Package Weight: | 10g |
| Package Type: | Bare Fiber, 900um Loose Tube, 2mm Cable | Wavelegth: | 1310nm |
| Axis Alignment: | Slow axis or Fast axis | Wavelength Range: | 1310nm, 1550nm |
| Application: | Optical Communication Systems | Splitter Ratio: | 98/2 |
| Storage Temperature: | -40~+85℃ | Port Number: | 1x2 |
| Fiber Length: | 1m | Fiber: | PM Corning 980nm fiber |
| Power Handling Capacity: | High Power | ||
| ハイライト: | 100Gbps QSFP28 LR4トランシーバー,DDM QSFP28 LR4トランシーバー,10KM QSFP28 LR4トランシーバー |
||
製品の説明
特徴
Øホットプラグ可能なQSFP28 MSA形状因子
Ø適合しているIEEE 802.3ba 100GBASE-LR4
Ø103.1Gb/s の総ビットレートをサポートする
ØG.652 SMFで最大10kmの範囲
Øシングル+3.3V電源
Ø操作用ケース温度:0~70°C
Ø送信機:冷却された4x25Gb/sLAN WDM EML TOSA (1295.56"300ドルだ051304 について58, 1309.14nm)
Ø受信機: 4x25Gb/sPIN番号ROSA
Ø4x28G電動シリアルインターフェイス (CEI-28G-VSR)
Ø最大電力消費量 4.0W
Øデュプレックス LC容器
申請
Ø100GBASE-LR4 イーサネットリンク
Øインフィニバンド QDR と DDR インターコネクト
Øクライアント側100G通信接続
記述
この製品は,IEEE P802.3ba規格の100GBASE-LR4に対応する光通信アプリケーション用に設計された100Gb/sトランシーバーモジュールです.モジュールは,25Gb/sの電気データの 4 つの入力チャネルを,LAN WDM オプティカル信号の 4 つのチャネルに変換し,その後,100Gb/sのオプティカル送信のためにそれらを単一のチャネルにマルチプレックスします.受信側では,モジュールは100Gb/sの光学インプットをLANWDM光学信号の4チャネルにデマルチプレクスし,それらを電気データの4出力チャネルに変換します.
4つのLANWDMチャネルの中央波長は1295である.56"300ドルだ05IEEE 802.3ba で定義されたLAN WDM波長グリッドのメンバーとして,についてhigh performance cooled LAN WDM EA-DFB transmitters and high sensitivity PIN receivers provide superior performance for 100Gigabit Ethernet applications up to 10km links and compliant to optical interface with IEEE802.3ba 第88条 100GBASE-LR4 要求事項
この製品は形状要素,光学/電気接続,デジタル診断インターフェイスで設計されています QSFP+マルチソース協定 (MSA) に基づいて,温度,湿度,EMI干渉を含む最も厳しい外部操作条件を満たすために設計されています.
機能説明
トランシーバー・モジュールは 25Gb/s の電動データ 4 つのチャネルを受信します4チャネルクロックとデータ復旧 (CDR) ICによって処理され,各電気信号のジッターを形を変え,減少させるその後, each of 4 EML laser driver IC's converts one of the 4 channels of electrical signals to an optical signal that is transmitted from one of the 4 cooled EML lasers which are packaged in the Transmitter Optical Sub-Assembly (TOSA)各レーザーは,IEEE802.3ba 100GBASE-LR4要件で指定された特定の波長で光信号を発射する.これらの4レーン光信号は,光学的に4対1の光学WDMMUXによって単一のファイバーに複製されます.各チャンネルの光学出力電力は自動電源制御回路 (APC) によって恒定に保たれています.トランスミッター出力は TX_DIS ハードウェア信号および/または 2 ワイヤのシリアル インターフェースによってオフにすることができます.
受信機は4レーンLANWDM光信号を受信する. The optical signals are de-multiplexed by a 1-to-4 optical DEMUX and each of the resulting 4 channels of optical signals is fed into one of the 4 receivers that are packaged into the Receiver Optical Sub-Assembly (ROSA)各受信機は光信号を電気信号に変換する.再生された電気信号は4チャネルCDRのRX部分によって再タイムされ,デジタリングされ,増幅される.復刻された4レーン出力電気信号は,IEEE CAUI-4 インターフェース要件を満たしている.さらに,各受信された光信号は,DOMセクションによって監視されます.監視値は,2ワイヤのシリアルインターフェースを通じて報告されます.受信された光信号の"つまたは複数の信号が 限界値を下回っている場合RX_LOS ハードウェアアラームが起動します
この製品は,単一の+3.3V電源が必要で,電源ピンの両端 VccTx と VccRx は内部接続されており,同時に使用する必要があります.MSAの仕様によると,モジュールは7つの低速ハードウェア制御ピン (2ワイヤのシリアルインターフェースを含む) を提供しています.: ModSelL,SCL,SDA,ResetL,LPMode,ModPrsL,IntL など
Module Select (ModSelL) は入力ピンである.ホストが低調に保持すると,この製品は2ワイヤのシリアル通信コマンドに反応する.ModSelLは,この製品を単一の2ワイヤインターフェースバスで使用することができます..
シリアルクロック (SCL) とシリアルデータ (SDA) は2ワイヤのシリアルバス通信インターフェースで必要であり,ホストがQSFP28メモリーマップにアクセスできるようにします.
ResetLピンは,最小パルス長よりも長い時間,ResetLピンの低いレベルを保持すると,設定をデフォルト状態に戻す完全なリセットを可能にします.リセット実行中にホストは,リセット中断が完了したと示すまで,すべてのステータスビットを無視する.このプロダクトは,IntL (Interrupt) 信号をメモリマップに Data_Not_Ready ビットが否定された状態で表示します.(ホット挿入を含む) モジュールは,リセットを必要としないリセットの終了を中断するポストする必要があります..
低電源モード (LPMode) ピンは,高電源モジュールを冷却できないホストを保護するために,製品の最大電源消費量を設定するために使用されます. 間違って挿入した
Module Present (ModPrsL) はホストボードの局所信号で,製品がない場合,通常はホストVccに引っ張られます.製品がコネクタに挿入されると,ホストボードのレジスタを通って,信号を主張. ModPrsLは,ModPrsLを"Low"状態に設定することで,その現在を示します.
Interrupt (IntL) は出力ピンである.Low (低) は,ホストシステムにとって可能な動作障害または重要な状態を示す.ホストは2ワイヤーシリアルインターフェースを使用して中断の源を識別しますIntLピンは開いたコレクター出力であり,ホストボードのホストVcc電圧に引っ張らなければなりません.
トランシーバーブロック図
図1. 送信機・受信機ブロック図
ピン割り当てと説明
図2 MSA に準拠する コネクタ
ピン定義
|
PIN番号 |
論理 |
シンボル |
名称/説明 |
注記 s |
|
1 |
|
GND |
地面 |
1 |
|
2 |
CML-I |
TX2n |
トランスミッター逆データ入力 |
|
|
3 |
CML-I |
Tx2p |
トランスミッター 逆向きのデータ出力 |
|
|
4 |
|
GND |
地面 |
1 |
|
5 |
CML-I |
TX4n |
トランスミッター逆データ入力 |
|
|
6 |
CML-I |
Tx4p |
トランスミッター 逆向きのデータ出力 |
|
|
7 |
|
GND |
地面 |
1 |
|
8 |
LVTLL-I |
モードSELL |
モジュール選択 |
|
|
9 |
LVTLL-I |
リセット |
モジュールリセット |
|
|
10 |
|
VccRx |
+3.3V電源受信機 |
2 |
|
11 |
LVCMOS-I/O |
SCL |
2ワイヤー連続インターフェースクロック |
|
|
12 |
LVCMOS-I/O |
SDA |
2ワイヤー連続インターフェースデータ |
|
|
13 |
|
GND |
地面 |
|
|
14 |
CML-O |
Rx3p |
受信機の非逆転データ出力 |
|
|
15 |
CML-O |
Rx3n |
受信機がデータ出力を逆転させた |
|
|
16 |
|
GND |
地面 |
1 |
|
17 |
CML-O |
Rx1p |
受信機の非逆転データ出力 |
|
|
18 |
CML-O |
Rx1n |
受信機がデータ出力を逆転させた |
|
|
19 |
|
GND |
地面 |
1 |
|
20 |
|
GND |
地面 |
1 |
|
21 |
CML-O |
Rx2n |
受信機がデータ出力を逆転させた |
|
|
22 |
CML-O |
Rx2p |
受信機の非逆転データ出力 |
|
|
23 |
|
GND |
地面 |
1 |
|
24 |
CML-O |
Rx4n |
受信機がデータ出力を逆転させた |
1 |
|
25 |
CML-O |
Rx4p |
受信機の非逆転データ出力 |
|
|
26 |
|
GND |
地面 |
1 |
|
27 |
LVTTL-O |
モードPRSL |
モジュール現在 |
|
|
28 |
LVTTL-O |
インテリジェント |
中断する |
|
|
29 |
|
VccTx |
+3.3 V 電源送信機 |
2 |
|
30 |
|
Vcc1 |
+3.3V 電源 |
2 |
|
31 |
LVTTL-I |
LPMode について |
低電源モード |
|
|
32 |
|
GND |
地面 |
1 |
|
33 |
CML-I |
Tx3p |
トランスミッター非逆データ入力 |
|
|
34 |
CML-I |
TX3n |
トランスミッター逆データ出力 |
|
|
35 |
|
GND |
地面 |
1 |
|
36 |
CML-I |
TX1p |
トランスミッター非逆データ入力 |
|
|
37 |
CML-I |
TX1n |
トランスミッター逆データ出力 |
|
|
38 |
|
GND |
地面 |
1 |
注記:
1. GNDは,QSFP28モジュールに共通する信号と電源 (電源) のシンボルである.これらはすべてモジュール内で共通しており,他の記載がない限り,すべてのモジュール電圧がこの電位に参照される.直接ホストボード信号の共同地面平面に接続.
2.VccRx,Vcc1およびVccTxは受信電源と送信電源であり,同時に適用される.主板電源の推奨フィルタリングは下図3に示されている.Vcc1とVcc Txは,モジュール内部の任意の組み合わせで内部接続可能である.接続ピンはそれぞれ最大電流の 1000mA
推奨する電源フィルター
図3 推奨する電源フィルターr
絶対最大格付け
単一の絶対最大容量を超えた操作は,このモジュールの永久的な損傷を引き起こす可能性があることに注意しなければならない.
|
パラメータ |
シンボル |
ミニ |
マックス |
単位 |
注記 |
|
貯蔵温度 |
TS |
-40歳 |
85 |
degC |
|
|
操作ケースの温度 |
TOP |
0 |
70 |
degC |
|
|
電源の電圧 |
VCC |
-0だった5 |
3.6 |
V |
|
|
相対湿度 (不凝縮) |
RH |
0 |
85 |
% |
|
|
傷害の限界,各レーン |
THd |
5.5 |
|
dBm |
|
推奨された動作条件と電源要件
|
パラメータ |
シンボル |
ミニ |
典型的な |
マックス |
単位 |
|
操作ケースの温度 |
TOP |
0 |
|
70 |
degC |
|
電源の電圧 |
VCC |
3.135 |
3.3 |
3.465 |
V |
|
データレート,各レーン |
|
|
25.78125 |
|
Gbit/s |
|
コントロール入力電圧高 |
|
2 |
|
Vcc |
V |
|
コントロール入力電圧低 |
|
0 |
|
0.8 |
V |
|
G とのリンク距離652 |
D |
0.002 |
|
10 |
km |
注記:
1.実際のファイバー損失/km (指定されたリンク距離は,ファイバー挿入損失0.4dB/km) に依存する
電気特性
次の電気特性については,他の規定がない限り,推奨動作環境で定義される.
|
パラメータ |
シンボル |
ミニ |
典型的な |
マックス |
単位 |
注記 |
||
|
電力消費量 |
|
|
|
4.0 |
W |
|
||
|
供給電流 |
Icc |
|
|
1.21 |
A について |
|
||
|
トランシーバー 電源が入っている初期化 時間 |
|
|
|
2000 |
ms |
1 |
||
|
送信機 (各レーン) |
||||||||
|
単端入力電圧容量 (2注) |
|
-0だった3 |
|
4.0 |
V |
TP1信号共通 |
||
|
AC 共通モード インプット 圧容量 |
|
15 |
|
|
mV |
RMS |
||
|
差分 インプット 電圧スイング 制限値 |
|
50 |
|
|
mVpp |
ロサ 制限値 |
||
|
振動差 |
インプット |
電圧 |
ヴィン |
190 |
|
700 |
mVpp |
|
|
入力インペデンス差 |
シン |
90 |
100 |
110 |
オーム |
|
||
|
受信機 (各レーン) |
||||||||
|
単端電圧 |
|
生産量 |
|
-0だった3 |
|
4.0 |
V |
シグナル 共通 |
|
AC 共通モード出力 電圧 |
|
|
|
7.5 |
mV |
RMS |
||
|
差出力電圧振動 |
ワット,PP |
300 |
|
850 |
mVpp |
|
||
|
差阻力 |
|
生産量 |
ゾウト |
90 |
100 |
110 |
オーム |
|
注記:
1.電源電源電圧が電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源電源モジュールが完全に機能するまでの最低推奨電源電圧
2.単端入力電圧の許容量は,即時の入力範囲です. シグナル
オプティカル特性
|
QSFP28 100GBASE-LR4 |
|
||||||||||
|
パラメータ |
シンボル |
ミニ |
典型的な |
マックス |
ユニット |
注記 |
|
||||
|
レーン波長 |
L0 |
1294.53 |
1295.56 |
1296.59 |
nm |
|
|
||||
|
|
L1 |
1299.02 |
1300.05 |
1301.09 |
nm |
|
|
||||
|
|
L2 |
1303.54 |
1304.58 |
1305.63 |
nm |
|
|
||||
|
|
L3 |
1308.09 |
1309.14 |
1310.19 |
nm |
|
|
||||
|
送信機 |
|
||||||||||
|
横モード抑制比 |
SMSR |
30 |
|
|
dB |
|
|
||||
|
総平均打ち上げ力 |
PT |
|
|
10.5 |
dBm |
|
|
||||
|
平均打ち上げ力,各レーン |
PAVG |
- 4つ3 |
|
4.5 |
dBm |
|
|
||||
|
OMA,各レーン |
Pオマ |
- 1つ3 |
|
4.5 |
dBm |
1 |
|
||||
|
違い 中 打ち上げ パワーその間には2つ目レーン (OMA) |
Ptx,diff について |
|
|
5 |
dB |
|
|
||||
|
打ち上げパワーOMA マイナストランスミッター そして 分散 |
|
- 2つ3 |
|
|
dBm |
|
|
||||
|
罰 (TDP) 各レーン |
|
|
|
|
|
|
|||||
|
TDP,各レーン |
TDP |
|
|
2.2 |
dB |
|
|||||
|
絶滅率 |
緊急事態 |
4 |
|
|
dB |
|
|||||
|
RIN20オマ |
RIN |
|
|
-130 |
dB/Hz |
|
|||||
|
光学回帰損失容量 |
トール (TL) |
|
|
20 |
dB |
|
|||||
|
トランスミッター反射 |
RT |
|
|
-12 |
dB |
|
|||||
|
目隠しX2,X3Y1,Y2,Y3} |
|
{0}250 だった40 だった450 だった250 だった28, 0.4 |
|
2 |
|||||||
|
平均 打ち上げ パワー オフ トランスミッター,各レーン |
ほら |
|
|
-30歳 |
dBm |
|
|||||
|
受信機 |
|||||||||||
|
傷害の限界,各レーン |
THd |
5.5 |
|
|
dBm |
3 |
|||||
|
総平均受信電源 |
|
|
|
10.5 |
dBm |
|
|||||
|
平均受信電源,各レーン |
|
- 10人6 |
|
4.5 |
dBm |
|
|||||
|
受け取る パワー (OMA) それぞれ レーン |
|
|
|
4.5 |
dBm |
|
|||||
|
受信機感度 (OMA) 各レーン |
SEN |
|
|
-8回6 |
dBm |
|
|||||
|
ストレス 受信機 敏感性 (OMA) 各レーン |
|
|
|
-6本8 |
dBm |
4 |
|||||
|
受信機反射 |
RR |
|
|
-26歳 |
dB |
|
|||||
|
違い 中 受け取る パワー 任意の 2 レーン (OMA) の間 |
Prx,diff について |
|
|
5.5 |
dB |
|
|||||
|
ローズ・アースート |
ロサ |
|
-18歳 |
|
dBm |
|
|||||
|
ロス・デアサート |
ロスト |
|
-15歳 |
|
dBm |
|
|||||
|
LOS ヒステレシス |
ロッシュ |
0.5 |
|
|
dB |
|
|||||
|
受信機 電動 3 dB 上部切断周波数,各レーン |
Fc |
|
|
31 |
ゲルハーツ |
|
|||||
|
ストレス受容器の感度試験条件 (5注) |
|||||||||||
|
垂直目を閉じる罰それぞれ レーン |
|
|
1.8 |
|
dB |
|
|||||
|
ストレスの多い目 J2ジッター 各レーン |
|
|
0.3 |
|
UI |
|
|||||
|
ストレスの多い目 J9 ジッター,各レーン |
|
|
0.47 |
|
UI |
|
|||||
1.TDP < 1 dBであっても,OMA min はここで指定された最小値を超えなければならない.
2.下の図 4 を参照.
3.受信機は,変調された光学入力信号への継続的な暴露を損傷なく耐えることができる.
受信機はこの入力電源で正しく動作する必要はありません.
4.BER = 受信機の入力時に適合性試験信号で測定 1x10-12.
5.垂直な目閉めの罰とストレスの目のジッターは,ストレスの受容器の感度を測定するための試験条件です. リシーバー
デジタル診断機能
次のデジタル診断特性は,別の規定がない限り,通常の動作条件で定義される.
|
パラメータ |
シンボル |
ミニ |
マックス |
単位 |
注記 |
|
温度 モニター絶対 エラー |
DMI_Temp について |
-3 |
+3 |
degC |
動作温度範囲を超えて |
|
電源電圧モニター 絶対誤差 |
DMI _VCC |
-0だった1 |
0.1 |
V |
完全に稼働している 範囲 |
|
チャンネル RX パワーモニター絶対 エラー |
DMI_RX_Ch |
-2 |
2 |
dB |
1 |
|
チャンネル バイアス 流動 モニター |
DMI_Ibias_Ch |
-10% |
10% |
mA |
|
|
チャンネル TX パワー 絶対誤差を監視する |
DMI_TX_Ch |
-2 |
2 |
dB |
1 |
欠点 に 測定 精度 について 違う シングル モード 繊維 あそこに できた している について 追加 +/-1 dB 変動 合計で +/- 3 dB 精度です
メカニカル次元
図4メカニカル・アウトラインe
ESD
このトランシーバーは,MIL-STD-883,方法3015.4 /JESD22-A114-A (HBM) に基づいて試験された高速データピンのESDスロージュ1KVおよび他のすべての電気入力ピンの2KVとして指定されています.このモジュールを操作する際には,通常のESD予防措置が依然として必要である.このトランシーバーは,ESD保護パッケージで出荷されます.それをパッケージから取り出して,ESD保護パッケージでのみ扱います. 環境について
レーザー 安全
これは EN 60825-1 に準拠したクラス1レーザー製品です.2014この製品は,2007年6月24日 (Laser Notice No. 50) に基づく偏差を除いて,21 CFR 1040.10 と 1040.11 に準拠しています.
注意: 制御装置や調整装置の使用,または本明細書に記載されていない手順の実行は,危険な放射線被曝を引き起こす可能性があります.
規制の遵守
|
特徴 |
参照 |
パフォーマンス |
|
静電放電(ESD) |
IEC/EN 61000-4-2 |
標準に合致する |
|
電磁気干渉 (EMI) |
FCC Part 15 クラスB EN 55022 クラスB (CISPR 22A) |
標準に合致する |
|
レーザー眼の安全性 |
FDA 21CFR 1040 について10, 1040.11 IEC/EN 60825-1,2 |
クラス1レーザー製品 |
|
構成要素の認識 |
IEC/EN 60950, UL |
標準に合致する |
|
ROHS |
2002/95/EC について |
標準に合致する |
|
EMC |
EN61000-3 |
標準に合致する |
