詳細情報 |
|||
| スピード: | 40Gbps | 伝送距離: | 100M |
|---|---|---|---|
| 波長: | 850nm | ファイバーポート: | MPO |
| ハイライト: | JG325B sfpのトランシーバー モジュール,QFX-QSFP-40G-SR4,JG709A sfpのトランシーバー モジュール |
||
製品の説明

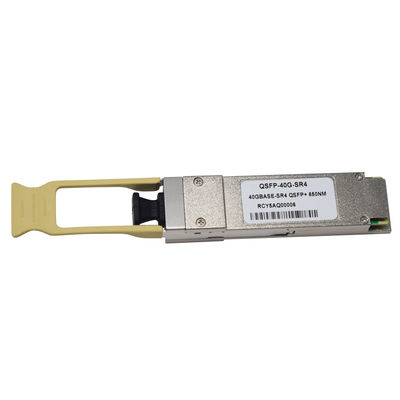

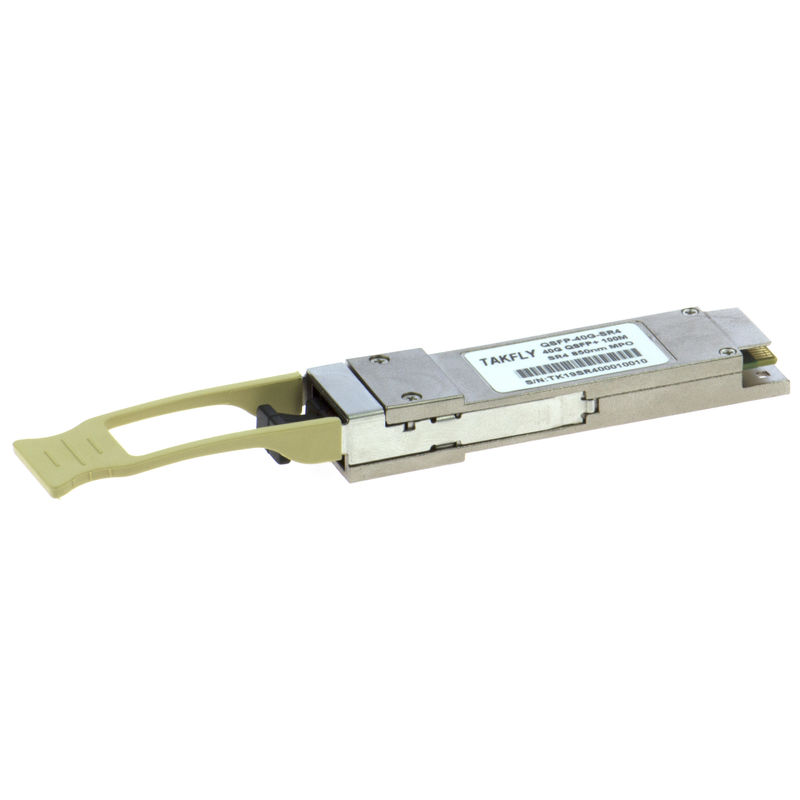

40G QSFP+ SR4 MPO 100M MMF 40GBASEトランシーバモジュール、QSFP-40G-SR4、JG325B、JG709A、QFX-QSFP-40G-SR4
説明
40G QSFP+ SR4 は、40ギガビットイーサネットアプリケーション向けの4チャンネル、プラグ可能な、パラレル、光ファイバQSFP+トランシーバです。このトランシーバは、短距離のマルチレーンデータ通信および相互接続アプリケーション向けの高性能モジュールです。40 Gbpsの帯域幅で、各方向に4つのデータレーンを統合しています。各レーンは、OM3ファイバを使用して最大100 m、OM4ファイバを使用して最大150 mで10.3125 Gbpsで動作できます。これらのモジュールは、850nmの公称波長を使用して、マルチモードファイバシステムで動作するように設計されています。電気インターフェースは、38コンタクトエッジタイプのコネクタを使用します。光インターフェースは、12ファイバMTP（MPO）コネクタを使用します。このモジュールは、Takfly Avago Technologiesの実績のある回路とVCSEL技術を組み込み、信頼性の高い長寿命、高性能、および一貫したサービスを提供します。
特徴
- 4チャンネル全二重トランシーバモジュール
- 各チャンネルあたり最大10.3Gbit/sの伝送データレート
- 4チャンネル850nm VCSELアレイ
- 4チャンネルPINフォトディテクタアレイ
- 低消費電力<1.5W
- コネクタグランドから絶縁されたハウジング
- 動作ケース温度0℃～+70℃
- 3.3V電源電圧
- RoHS 6準拠
- ホットプラグ可能なQSFPフォームファクタ
- OM3マルチモードファイバ（MMF）で100m、OM4 MMFで150mの最大リンク長
- シングルMPOコネクタレセプタクル
- 内蔵デジタル診断機能
アプリケーション
- 40GBASE-SR4 40Gイーサネット
- データコム/テレコムスイッチ＆ルータ接続
- データ集約およびバックプレーンアプリケーション
- 独自のプロトコルおよび密度アプリケーション
絶対最大定格
| パラメータ | 記号 | 最小 | 最大 | 単位 |
| 電源電圧 | Vcc | -0.3 | 3.6 | V |
| 入力電圧 | Vin | -0.3 | Vcc+0.3 | V |
| 保管温度 | Tst | -20 | 85 | ℃ |
| ケース動作温度 | Top | 0 | 70 | ℃ |
| 湿度（結露しないこと） | Rh | 5 | 95 |
% |
| パラメータ | 記号 | 最小 | 標準 | 最大 | 単位 | 備考 |
| 送信機 | ||||||
| 中心波長 | λc | 840 | 850 | 860 | nm | - |
| RMSスペクトル幅 | Δλ | - | - | 0.65 | nm | - |
| 各レーンの平均起動電力 | Pout | -7.5 | - | 2.5 | dBm | - |
| 2つのレーン間の起動電力の差（OMA） | 4 | dB | - | |||
| 消光比 | ER | 3 | - | - | dB | - |
| 各レーンのピーク電力 | 4 | dBm | - | |||
| 送信機と分散 | TDP | 3.5 | dB | - | ||
| ペナルティ（TDP）、各レーン | ||||||
| OFFの平均起動電力 | -30 | dB | - | |||
| 送信機、各レーン | ||||||
| アイマスク座標：X1、X2、X3、Y1、Y2、Y3 | 仕様値0.23、0.34、0.43、0.27、0.35、0.4 | ヒット率= 5x10-5 | ||||
| 受信機 | ||||||
| 中心波長 | λc | 840 | 850 | 860 | nm | - |
| OMAでのストレス受信機感度、 | -5.4 | dBm | 1 | |||
| 各レーン | ||||||
| 受信機入力での最大平均電力、各レーン | 2.4 | dBm | - | |||
| 受信機反射率 | -12 | dB | - | |||
| 各レーンのピーク電力 | 4 | dBm | - | |||
| LOSアサート | -30 | dBm | - | |||
| LOSデアサート– OMA | -7.5 | dBm | - | |||
| LOSヒステリシス | 0.5 | dB | - | |||
互換性
Takflyのすべてのトランシーバモジュールはオープンソースであり、Intel、Dell、Finisar、Arista、HP、Mellanox、Juniper、HUAWEI、H3Cなどの主要ブランドの製品およびデバイスと完全に互換性があるようにコーディングできます。 他のブランドのデバイスについては、注文時に指定してください。お客様が簡単にアプリケーションできるように、対応するコードを作成します。
寸法
よくある質問：
Q：OEMサービスを提供していますか？
A：はい、製品または箱にロゴまたはラベルを印刷できます。
Q：無料サンプルを提供できますか？
A：一部の低価値サンプルは無料で提供できますが、送料はお客様のご負担となります。
Q：品質をどのように保証できますか？
A：当社の完璧な品質管理システムに基づいて、すべての製品は出荷前に100％テストされています。
Q：納期は？
A：一般的に、サンプル：3〜5営業日。正式な注文：7〜10営業日。
Q：お支払い条件は？
A：T/T、Western Union、Paypal、L/Cを受け入れます。
サンプル：100％支払い。正式な注文：デポジットとして30％〜100％、出荷前の残りの支払い。
