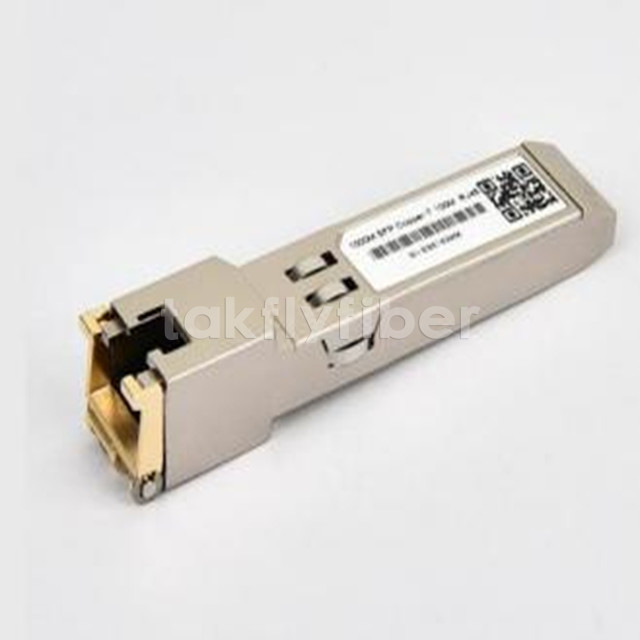

1000BASE-T Copper SFP Transceiver TX Disable と RX ロス/ロスなしの機能

特徴

• 上 に 1.25GB/s bi- 方向 データ リンク
• ホットプラグ可能なSFPフットプリント

• TX 無効になります Rx ロス/なし los funcの

• 完全に メタリックエンクロージャー 低い エミ

• 低い 力 散逸 （ 1.05w 典型的な））

• コンパクト RJ-45コネクタアセンブリ

• アクセス 物理的な 層 2線se経由のICリアル バス

• 10/ 100/ 1000MBPS 準拠 で ホスト systms とsgmii インタフェース

• 動作ケース温度 の範囲 0°c に+70°C （コマーシャル））

  -20°c に +85°C （伸ばす））




アプリケーション

1.25 ギガビット イーサネット 以上 猫 5ケーブル

説明

TK-g3-RJ45銅小さい 形状 プラグ可能（SFP））トランシーバー は 高い パフォーマンス、料金  効果的  モジュールに準拠しています と  ギガビット イーサネット そして 10/ 100/ 1000ベース- t 基準 として 指定された で IEEE 802。 3-2002そしてIEEE 802.3ab、 どれの sup- orting 1000MBPS データ レート 上 に 100 メーター 到着 以上 シールドされていない ねじれ- ペアカテゴリ 5ケーブル。モジュール サポート1000MBPS満杯 二重 データ- リンク と5-レベル 脈振幅変調 （パム） 信号。 4つすべて ペア で  ケーブル は 使用済み と syMBOL レート で 250Mbps の上 それぞれ ペア。 モジュール 標準シリアルを提供します id 情報コンプライランtで SFP MSA、それ できる なれ でアクセス 住所 A0Hの 経由  2wire シリアル CMOS Eeprom プロトコル。  物理的な IC できる また なれ アクセス編 経由 2wire シリアル バス 住所 痛い。

ピン 定義

ピン 図

形 1。 ピン 定義

ピン説明

メモ：

プラグシート： ホット中のピンエンゲージメントシーケンス プラグ。

1）TX 故障 サポートされておらず、そうです いつも connected に 地面。

2）TX Disable、a​​n リセットに使用される入力  トランシーバー モジュール、 これ ピン は 引っ張った 内に  モジュールと a 4.7 kΩ 抵抗器。低（0 - 0.8 V）：trその間にansceiver （0.8 V および2.0 v）： 未定義

High（2.0 - 3.465 V）：トランシーバー で 状態をリセットします オープン：トランシーバー 状態をリセットします

3）mod-def 0、 1,2。これらはモジュール定義ピンです。彼らはすべきです 引っ張られます with 4.7k〜 10k の抵抗器 ホスト ボード。  プルアップ電圧はしなければならない VCCTまたはVCCRになります

mod-def 0 示すようにモジュールによって接地されています それ  モジュール は 現在 mod-def 1 2つのワイヤシリアルのクロックラインです シリアルのインターフェイス id

mod-def 2 データです2つのワイヤシリアルインターフェイスのライン のために シリアル id

4） rx_los（信号の損失）：lvttl互換性 a 最大電圧 の host_vcc。 rx_los できる 有効になっています または 無効 （注文情報を参照）、rx_los 使用されていません そして は いつも に縛られています 地面 経由 100-OHM 抵抗器。

5） rd - /+：これらは微分です rECEIVER出力。それらは関連しています 100差 ライン すべき なれ 終了 と で100（微分） ユーザーセルデス。

6）TD - /+：これらは差動送信機入力です。それらはAC結合されています、 differential で行 100差 終了 内側 モジュール。

+3.3Vボルト電力 インタフェース

低速信号、ELECトロニック特性

高速電気界面、トランスミッション line-sfp

高速電気インターフェイス、 ホスト-SFP

一般仕様

機械仕様

 ホスト- 側 の thetk-g3-RJ45適合 に  機械 仕様 概説されています で  SFP MSA1。

正面 SFPの一部 （部品拡張 顔を越えて 皿 の ホスト） は より大きい 収容する RJ-45コネクタ

参照

1。小さい 形状 要素 プラグ可能 （SFP））トランシーバー マルチ- ソース 合意（MSA）、、9月2000。

2。 IEEE802.3 - 2002。

3。 "で24C01A/02/04/08/ 16 2-ワイヤー シリアル CMOS e2プロム」 、Atmel 株式会社。

規制のコンプライアンス
