製品の説明

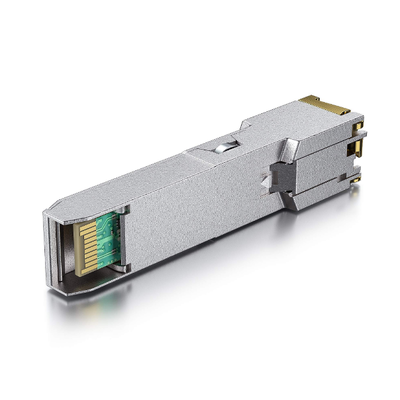

1000BASE-T カッパー SFP – 1.25Gbps、100m、低 EMI、ホットプラグ可能
製品概要
TK-G1-RJ45 は、ギガビット イーサネットおよび 1000BASE‑T 標準 (IEEE 802.3‑2002 および IEEE 802.3ab) に準拠した銅製 Small Form Pluggable (SFP) トランシーバです。最長 100 メートルのシールドなしツイストペア カテゴリ 5 ケーブルで 1000Mbps のデータ速度をサポートします。
このモジュールは、全二重データ リンクの 4 つのペアすべて (ペアあたり 250 Mbps) で 5 レベルのパルス振幅変調 (PAM) 信号を使用します。これは、SFP MSA ごとの標準シリアル ID 情報を提供します (アドレス A0h の 2 線式シリアル バス経由でアクセス可能)。物理層 IC には、同じバス経由でアドレス ACh にアクセスすることもできます。
主な特長
- 最大 1.25Gb/秒の双方向データリンク
- ホットプラグ対応 SFP フットプリント
- TX 無効化および RX LOS (または LOS なし) 機能
- 低EMIを実現する完全金属製エンクロージャ
- 低消費電力: 1.05 W (代表値)
- コンパクトな RJ-45 コネクタ アセンブリ
- 2線式シリアルバス経由で物理層ICにアクセス
- SERDESインターフェイスを備えたホストシステムでの1000BASE‑T動作
- 動作ケース温度: 0°C ～ +70°C (商用) または -20°C ～ +85°C (拡張)
アプリケーション
- Cat 5 ケーブル経由の 1.25 ギガビット イーサネット
ピンの定義
ピン図
ピンの説明
| ピン | 名前 | 関数 | 配列番号 | 注意事項 |
|---|---|---|---|---|
| 1 | ヴィート | 送信機のアース | 1 | VeeT と VeeR は SFP で接続されています。 |
| 2 | TX_FAULT | 送信機の障害表示 | 3 | 未実装。 SFP の VeeT に関連付けられています。 |
| 3 | TX_無効 | 送信機の無効化 | 3 | 「TX の無効化」を参照してください。 |
| 4 | MOD防御力(2) | モジュール定義 2 | 3 | シリアル ID および双方向データ転送バス用のデータ ライン。 |
| 5 | MOD防御力(1) | モジュール定義 1 | 3 | シリアル ID および双方向データ転送バス用のクロック ライン。 |
| 6 | MOD防御(0) | モジュール定義0 | 3 | SFP の Vee と結びついています。 |
| 7 | レート選択 | 未実装 | 3 | 未実装。 SFP の Vee への 33K プルダウン。 |
| 8 | ロス | 信号の損失 | 3 | LOS オプションを参照してください。 |
| 9 | VeeR | 受信機アース | 1 | VeeT と VeeR は SFP で接続されています。 |
| 10 | VeeR | 受信機アース | 1 | VeeT と VeeR は SFP で接続されています。 |
| 11 | VeeR | 受信機アース | 1 | VeeT と VeeR は SFP で接続されています。 |
| 12 | RD- | 受信データの反転出力 | 3 | AC結合された100オームの差動高速データライン。 |
| 13 | RD+ | 非反転受信データ出力 | 3 | AC結合された100オームの差動高速データライン。 |
| 14 | VeeR | 受信機アース | 1 | VeeT と VeeR は SFP で接続されています。 |
| 15 | VccR | 受信電力 | 2 | VccR と VccT は SFP で接続されています。 |
| 16 | VccT | 送信電力 | 2 | VccR と VccT は SFP で接続されています。 |
| 17 | ヴィート | 送信機のアース | 1 | VeeT と VeeR は SFP で接続されています。 |
| 18 | TD+ | 非反転データ入力 | 3 | AC結合された100オームの差動高速データライン。 |
| 19 | TD- | 反転データ入力 | 3 | AC結合された100オームの差動高速データライン。 |
| 20 | ヴィート | 送信機のアース | 1 | VeeT と VeeR は SFP で接続されています。 |
注:
- Plug Seq.: ホットプラグ中のピンの係合シーケンス。
- TX フォルトはサポートされておらず、常にグランドに接続されます。
- TX Disable: ピンは 4.7kΩ でプルアップされています。低 (0-0.8V): トランシーバーがオン。 High (2.0 ～ 3.465V) またはオープン: トランシーバーはリセット状態です。
- Mod‑Def 0、1、2: ホストボード上の 4.7k-10kΩ でプルアップ。 Mod‑Def 0 はモジュールによって接地され、存在を示します。 Mod‑Def 1 = クロック、Mod‑Def 2 = シリアル ID のデータ。
- RX_LOS: LVTTL 互換。有効/無効にすることができます (注文を参照)。使用しない場合は、100Ω を介してグランドに接続します。
- RD-/+: AC 結合の 100Ω 差動出力、ホスト SERDES で 100Ω で終端。
- TD-/+: モジュール内で 100Ω 終端を備えた AC 結合 100Ω 差動入力。
電力インターフェース (+3.3V)
| パラメータ | シンボル | 分 | タイプ | マックス | 単位 | 注意事項・条件 |
|---|---|---|---|---|---|---|
| 消費電流 | は | 320 | 375 | ミリアンペア | フルレンジで最大 1.2W | |
| 入力電圧 | Vcc | 3.13 | 3.3 | 3.47 | V | GND基準 |
| 最大電圧 | Vmax | 4 | V | 最大 |
低速信号の電気的特性
| パラメータ | シンボル | 分 | マックス | 単位 | 注意事項・条件 |
|---|---|---|---|---|---|
| SFP 出力 LOW | 巻 | 0 | 0.5 | V | host_Vcc への 4.7k ～ 10k プルアップ |
| SFP出力HIGH | VOH | ホスト_Vcc‑0.5 | ホスト_Vcc+0.3 | V | host_Vcc への 4.7k ～ 10k プルアップ |
| SFP入力ロー | ヴィル | 0 | 0.8 | V | Vcc への 4.7k ～ 10k プルアップ |
| SFP入力HIGH | VIH | 2 | Vcc+0.3 | V | Vcc への 4.7k ～ 10k プルアップ |
高速電気インターフェース (伝送線 - SFP)
| パラメータ | シンボル | 分 | タイプ | マックス | 単位 | 注意事項・条件 |
|---|---|---|---|---|---|---|
| 回線周波数 | fL | 125 | MHz | IEEE 802.3 に準拠した 5 レベルのエンコード | ||
| 送信出力インピーダンス | テキサス州ザウト | 100 | Ω | 差動、1MHz～125MHz | ||
| 受信入力インピーダンス | ジン、RX | 100 | Ω | 差動、1MHz～125MHz |
高速電気インターフェース (ホスト - SFP)
| パラメータ | シンボル | 分 | タイプ | マックス | 単位 | 注意事項・条件 |
|---|---|---|---|---|---|---|
| シングルエンドデータ入力スイング | ヴィンスウィング | 250 | 1200 | mV | シングルエンド | |
| シングルエンドデータ出力スイング | ヴォウトスイング | 350 | 800 | mV | シングルエンド | |
| 立ち上がり/立ち下がり時間 (20%～80%) | Tr、Tf | 175 | ピソ秒 | |||
| Tx 入力インピーダンス (シングルエンド) | ジン | 50 | Ω | |||
| Rx 出力インピーダンス (シングルエンド) | ザウト | 50 | Ω |
一般仕様
| パラメータ | シンボル | 分 | 典型的な | マックス | ユニット |
|---|---|---|---|---|---|
| 動作ケース温度 (商用) | Tc | 0 | 70 | ℃ | |
| 動作ケース温度 (拡張) | Tc | -20 | 85 | ℃ | |
| 保管温度 | -40 | 85 | ℃ |
機械仕様

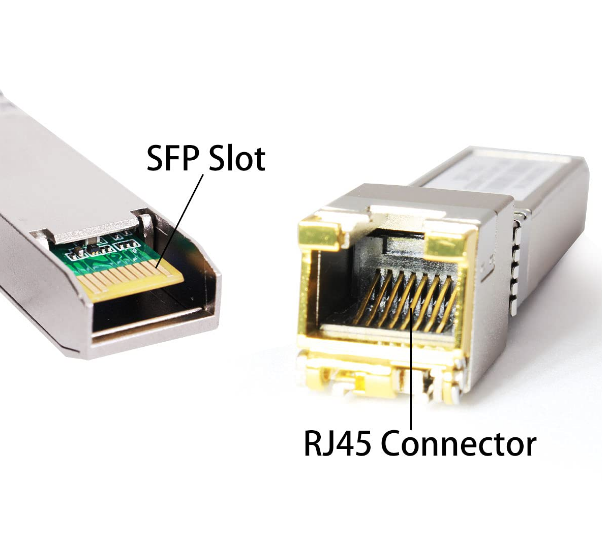

TK-G1-RJ45 のホスト側は、SFP MSA の機械仕様に準拠しています。前面部分は RJ-45 コネクタを収容するために大きくなっています。
参考文献
- スモール フォーム ファクター プラガブル (SFP) トランシーバー マルチソース契約 (MSA)、2000 年 9 月
- IEEE802.3 - 2002
- 「AT24C01A/02/04/08/16 2 線式シリアル CMOS E2PROM」、アトメル株式会社
規制の遵守
| 特徴 | 参照 | パフォーマンス |
|---|---|---|
| 静電気放電 (ESD) | IEC/EN 61000‑4‑2 | 規格との互換性 |
| 電磁妨害 (EMI) | FCC パート 15 クラス B、EN 55022 クラス B (CISPR 22A) | 規格との互換性 |
| レーザーの目の安全性 | FDA 21CFR 1040.10、1040.11; IEC/EN 60825‑1、2 | クラス1レーザー製品 |
| コンポーネントの認識 | IEC/EN 60950、UL | 規格との互換性 |
| RoHS | 2002/95/EC | 規格との互換性 |
| EMC | EN61000‑3 | 規格との互換性 |
