詳細情報 |
|||
| 中央波長: | 1450nm | ポート番号: | 1x1ポート |
|---|---|---|---|
| ステージ: | 二重段階 | 繊維の長さ: | 1メートル |
| ディバイダーの比率: | 98/2 年 | サイズ: | 3.5mm × 25mm × 25mm |
| タイプ: | 受動の部品 | 繊維: | こんにちは 1060 |
| 動作温度: | -40°C から +85°C | パワー処理能力: | 高い力 |
| コネクタ: | FC APC から FC UPC | 繊維の種類: | シングルモード |
| 波長範囲: | 1310nm-1550nm | Wavelegth: | 850nm /1310nm |
| 適用する: | 光通信システム | ||
| ハイライト: | 1.25Gbps SFP双方向トランシーバー,Tx1310nm/Rx1550nm SFP双方向トランシーバー,MMF 2KM 1.25Gbps SFPトランシーバー |
||
製品の説明

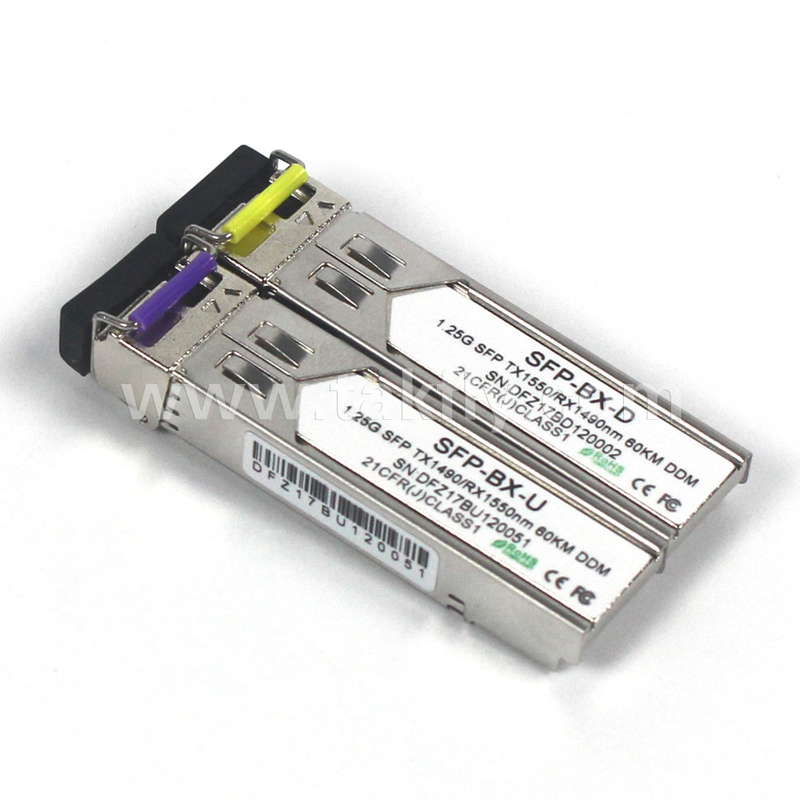

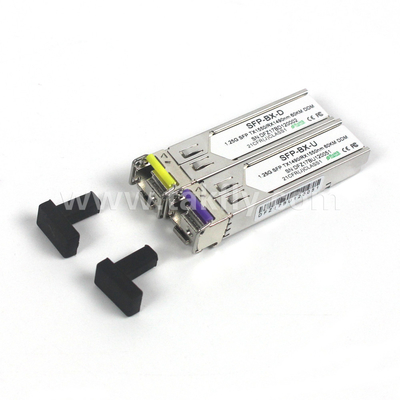

SFP-BIDIトランシーバーは,MMFで1.25Gbps/1.0625Gbpsのダブルデータレートと2KMの送信距離をサポートする高性能でコスト効率のよいモジュールである.
トランシーバーは3つの部分で構成される.FPレーザー送信機,トランスインペダンス前増幅器 (TIA) と統合されたPIN光二極管,MCU制御ユニット.すべてのモジュールは,クラスIのレーザー安全要件を満たしています..
トランシーバーは,SFPマルチソース協定 (MSA) とSFF-8472に対応している.詳細については,SFP MSAを参照してください.
わかった
特徴
ほら1.25Gbps/1.063Gbpsの二重データレート操作
ほら1310nm FPレーザーとPIN光検出器 2KM送信
ほらSFP MSA と SFF-8472 に準拠し,シンプルなLC容器
ほらデジタル診断モニタリング
ほら内部・外部の校正
ほらSONET OC-24-LR-1と互換性
ほらRoHS に適合する
ほら+3.3V 単一の電源
ほら操作ケース温度範囲:
ほら0 °Cから+70 °C (商業用)
ほら-40 °Cから+85 °C (工業用)
わかった
申請
ほらギガビットイーサネット
ほらファイバーチャネル
ほらインターフェイスに切り替える
ほらスイッチされたバックプレンのアプリケーション
ほらルーター/サーバー インターフェース
ほら他の光通信システム
わかった
絶対最大格付け
| パラメーター | シンボル | ミニ | マックス | ユニット |
| 供給電圧 | Vcc | -0だった5 | 4.7 | V |
| 貯蔵温度 | ツ | -40歳 | +85 | °C |
|
ケースの動作温度
|
トップ
|
0 | 70°C |
電気特性 (TOP = 0~70)°C(VCC = 3.15 から 3.60 ボルト)
|
パラメーター
|
シンボル
|
ミニ
|
タイプ
|
マックス
|
ユニット
|
裁判官
|
|
供給電圧
|
Vcc
|
3.15 | 3.3 |
3.6
|
V | |
|
供給電流
|
Icc について
|
185 |
280
|
mA
|
||
|
送信機
|
||||||
|
入力差阻力
|
リン
|
100 |
オー
|
1 | ||
|
単端データ入力スイング
|
ヴィン
|
250 | 1200 |
mV
|
||
|
トランスミット 障害電圧
|
血統疾患 |
Vcc -13
|
Vcc
|
V | ||
|
トランスミット オン ウォルテージ
|
VEN
|
牛
|
Vee+08
|
V | 2 | |
|
送信 停止 確認 時間
|
10 |
私達
|
||||
|
受信機
|
||||||
|
単端データ出力スイング
|
ワット,PP
|
250
|
800 |
mV
|
3 | |
|
データ出力の上昇時間
|
tr
|
100
|
175 |
ps
|
4 | |
|
データ出力の落ちる時間
|
tf
|
100
|
175 |
ps
|
4 | |
|
負債の負債
|
VLOS 欠陥
|
Vcc 〇5
|
VccHOST について
|
V | 5 | |
|
ローズ・ノーマル
|
VLOS 標準 |
牛
|
ヴィー+05
|
V | 5 | |
|
電源の断断
|
PSR
|
100
|
mVpp
|
6 |
4. 20 80 %
5信号の損失はLVTTLです.論理0は正常な動作を示し,論理1は信号が検出されていないことを示します.
6受信機の感度は,推奨される電源フィルタリングネットワークで適用される指定値まで,電源のシナウソイド調節20Hzから1.5MHzに対応します.
オプティカル特性
| 送信機 | ||||||
| パラメーター | シンボル | ミン | 典型的な | マックス | ユニット | 注記 |
|
動作波長
|
λC | 1260 | 1310 | 1360 | nm | - |
| 平均打ち上げ力 |
ポ
|
-9 | - | -4 | dBm | 1 |
|
絶滅率
|
緊急事態
|
10 | - | - | dB | 1 |
|
RMSスペクトル幅
|
Δλ
|
- | - | 4 | nm | - |
|
上昇/減少時間 (20%~80%)
|
トル/Tf
|
- | - |
0.26
|
ps
|
2 |
|
出力眼膜
|
Telcordia GR-253-COREとITU-T G.957が互換性がある
|
|||||
| 受信機 | ||||||
| 動作波長 | 1470 | 1510 | nm | |||
| 受信機の感度 (OMA) |
プセン
|
- | - | -22歳 | dBm | 1 |
| ストレスの感受性 (OMA) | ピマックス | -3 | - | - | dBm | |
| レーン別のLOS主張 |
パパ
|
-36歳 | - | - | dBm | |
| 負債の負債と負債の負債の負債 |
Pd
|
- | - | -24歳 | dBm | 2 |
| LOS ヒステレシス |
Pd-Pa
|
0.5 | - | 6 | dB | |
デジタル診断機能
TAKFLY TK-B3524-3LCD2トランシーバーは,SFP MSA で定義された2ワイヤのシリアル通信プロトコルをサポートする.それはGBIC 標準で定義された E2PROM に非常に密接に関連している.同じ電気仕様で.
わかった
標準 SFP シリアル ID は,トランシーバーの機能,標準インターフェース,メーカー,その他の情報を記述する識別情報へのアクセスを提供します.
さらに,TAKFLY SFPトランシーバーは,トランシーバー温度などのデバイス動作パラメータへのリアルタイムアクセスを可能にする,ユニークな強化されたデジタル診断モニタリングインターフェースを提供します.レーザーバイアス電流送信された光電源,受信された光電源とトランシーバー供給電圧.また,高度なアラームと警告フラグシステムを定義します.特定の動作パラメータが工場設定の標準範囲外にある場合,エンドユーザを警告する.
わかった
SFP MSAは,E2PROMで256バイトのメモリマップを定義し,8ビットアドレス1010000X (A0h) で2ワイヤのシリアルインターフェースでアクセスできる.デジタル診断モニタリングインターフェイスは8ビットアドレス1010001X (A2h) を利用しますインタフェースは,このマシンに同じです.そして,GBIC仕様とSFPマルチソース協定の両方に完全にバックコンパクトです..
操作および診断情報は,トランシーバー内にあるデジタル診断トランシーバーコントローラー (DDTC) によって監視され,報告され,2ワイヤのシリアルインターフェースを通じてアクセスされます.シリアルプロトコルがアクティベートされたとき,シリアルクロック信号 (SCL, Mod Def 1) はホストによって生成される.ポジティブなエッジクロックは,SFPトランシーバーにデータを送信し,書き込み保護されていないE2PROMのセグメントに送信する.SFPトランシーバーからのデータをマイナスエッジクロックシリアルデータ信号 (SDA, Mod Def 2) はシリアルデータ転送のための双方向である.
わかった
ホストはSDAをSCLと組み合わせて,シリアルプロトコルアクティベーションの開始と終了をマークします.記憶は8ビットデータワードの連続として組織され,個別にまたは順序的にアドレスすることができます. TK-B3524-3LCD2のデジタル診断は,デフォルトで内部校正されています.
