製品の説明

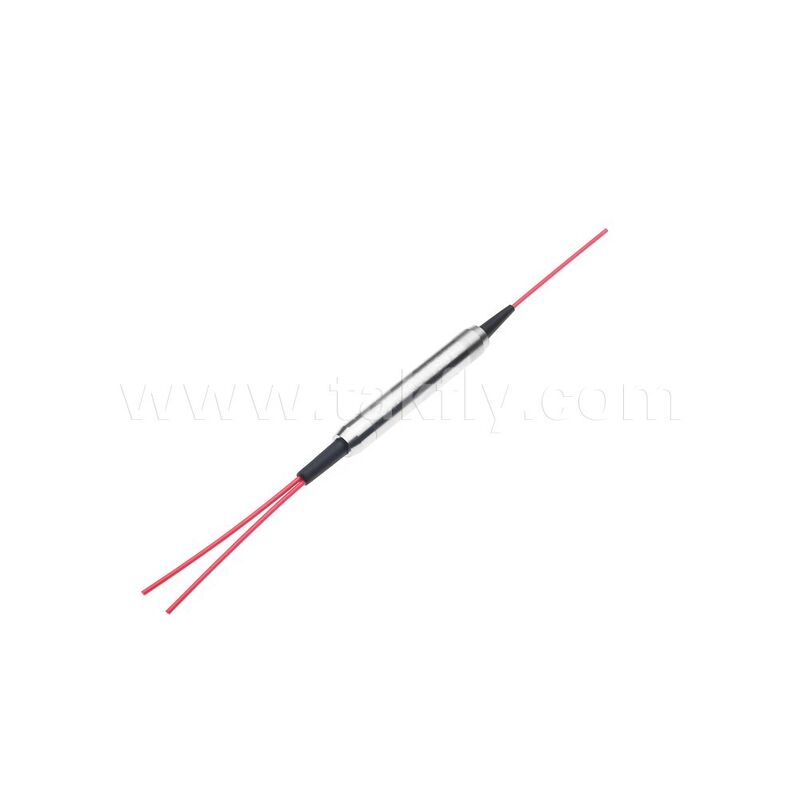

偏光保持ファイバー光 PM DWDM デバイス
PM DWDM デバイス概要
インライン偏光子は、高い消光比で他の偏光を効果的にブロックしながら、特定の偏光を持つ光を透過するように設計されています。このデバイスは、低損失、高消光比、および優れたリターンロス性能を提供します。また、非偏光光を優れた消光比特性を持つ偏光光に変換し、遅軸または早軸に沿って光を選択的に通過させ、直交する偏光をブロックすることもできます。
主な特徴
- 低挿入損失
- 高リターンロス
- 高アイソレーション
- 高い安定性と信頼性
構造図
技術仕様
| パラメータ | 単位 | 値 |
|---|---|---|
| チャネル間隔 | GHz | 100 | 200 |
| 中心波長 | nm | ITU グリッド |
| 中心波長精度 | nm | ±0.05 | ±0.1 |
| チャネル帯域幅 (@-0.5dB) | nm | 0.22 | 0.5 |
| 伝送チャネルの最大挿入損失 | dB | 1.0 | 0.9 |
| 反射チャネルの最大挿入損失 | dB | 0.4 | 0.4 |
| 反射波長での最小伝送アイソレーション | dB | 30 | 30 |
| 伝送波長での最小反射アイソレーション | dB | 10 | 10 |
| 最大チャネルフラットネス | dB | 0.3 |
| 23℃での最小消光比 | dB | 18 |
| 最大波長熱安定性 | nm/℃ | 0.003 |
| 最大挿入損失熱安定性 | dB/℃ | 0.005 |
| 最小リターンロス | dB | 50 |
| 最大電力処理能力 (CW) | mW | 500 |
| ファイバータイプ | - | PM パンダファイバー |
| 動作温度 | ℃ | 0～+70 |
| 保管温度 | ℃ | -40～+85 |
コネクタ付きデバイスの場合、IL は 0.3dB 高く、RL は 5dB 低く、ER は 2dB 低くなります。デフォルトのコネクタキーは遅軸に合わせられています。
応用
- DWDM モジュールシステム
- DWDM ネットワークインフラストラクチャ
- GPON ネットワーク展開
- CATV 放送システム
