製品の説明

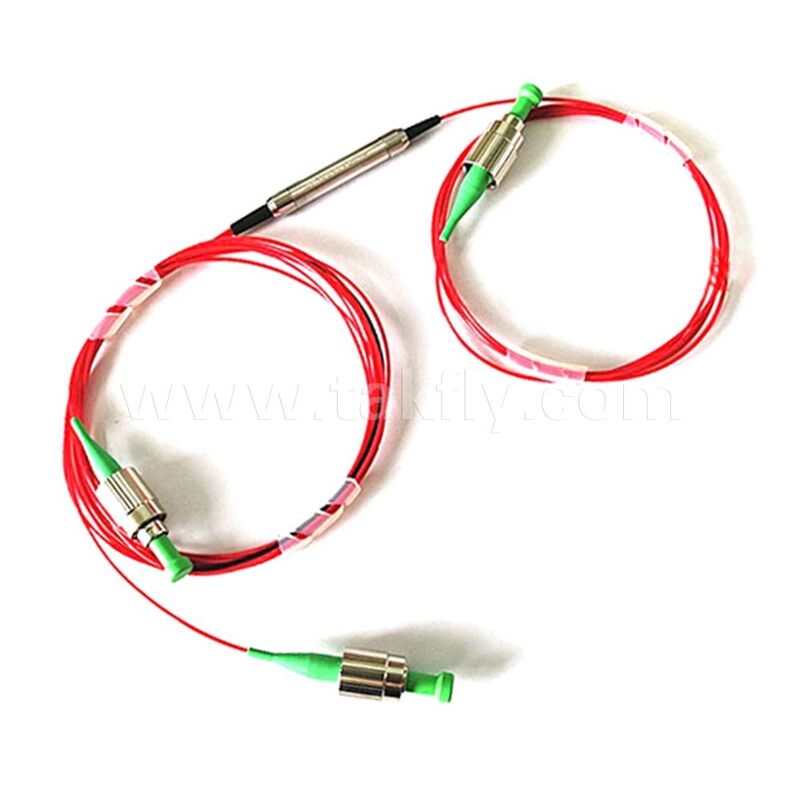

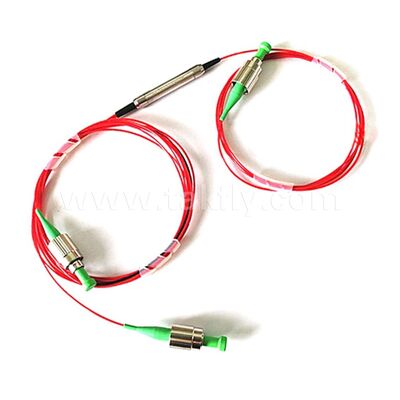

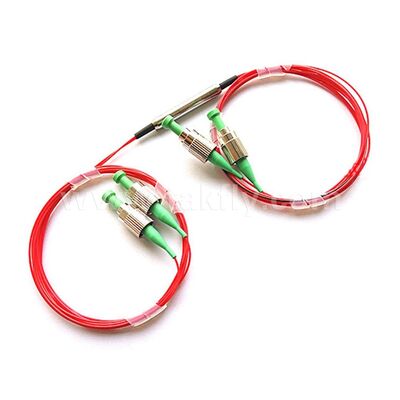

ICT AIコンピューティング用偏波保持ファイバー光PMフィルターカプラ
製品概要
偏波保持カプラは、高消光比で偏波を維持しながら光信号を分割するマイクロ光学フィルタータイプのデバイスです。1%から50%までの幅広いカップリング比率と、1x2および2x2の構成で利用可能であり、PMカプラは光ファイバー通信システム、ラマンアンプ、その他のファイバー機器アプリケーションで広く使用されています。
主な特徴
- 低挿入損失
- 高リターンロス
- 高消光比
構造図
技術仕様
| パラメータ | 単位 | 値 |
|---|---|---|
| タイプ | - | 1x2 | 2x2 |
| 中心波長 | nm | 2000 | 1550,1310 | 1064 | 2000 | 1550,1310 | 1064 |
| 動作波長範囲 | nm | ±40 | ±40 | ±20 | ±40 | ±40 | ±20 |
| 最大過剰損失 | dB | 1.2 | 0.7 | 0.8 | 1.5 | 1.0 | 1.2 |
| 均一性（50/50のみ） | dB | 0.6 | 0.4 | 0.5 | 0.8 | 0.6 | 0.8 |
| カップリング比 | dB | 01/99～50/50 |
| 最小消光比（23℃） | dB | 18（両軸動作） | 22（高速軸ブロック） |
| 最小リターンロス | dB | 50 |
| 最大光パワー（CW） | mW | 300 |
| 最大引張荷重 | N | 5 |
| ファイバータイプ | - | タップポート：SMF-28E、Hi1060またはPMパンダファイバー 入出力ポート：PMパンダファイバー |
| 動作温度 | ℃ | -5～+70 |
| 保管温度 | ℃ | -40～+85 |
* コネクタ付きデバイスの場合、ILは0.3dB高く、RLは5dB低く、ERは2dB低くなります。
* デフォルトのコネクタキーは遅軸に合わせられています。
アプリケーション
- EDFA（エルビウム添加ファイバーアンプ）
- ファイバーセンサーシステム
- ファイバー計測器
