製品の説明
ICT AIコンピューティング向け偏波保持ファイバーオプティックPMフィルターWDM
PMフィルターWDM概要
偏波保持フィルターWDMは、PM信号を多重化し、高度なマイクロオプティックフィルター技術を使用して高い消光比で出力偏波を維持します。すべての入出力ファイバーは偏波保持です。高度なフィルター技術を利用して、広帯域、低挿入損失、高偏波消光、高リターンロスをコンパクトなパッケージで実現します。これらのデバイスは、PMファイバーアンプ、ファイバーレーザー、および計測アプリケーションに最適です。
主な特徴
- 低挿入損失
- 高リターンロス
- 高安定性と信頼性
構造図
技術仕様
| パラメータ | 単位 | 値 |
|---|---|---|
| タイプ | nm | 0698 | 5598 | 5506 | 5548 | 2055 |
| 伝送波長 | nm | 1020~1080 | 1520~1580 | 1520~1580 | 1535~1565 | 1950~2050 |
| 反射波長 | nm | 960~990 | 960~990 | 1020~1080 | 1480±10 | 1570±10 |
| 伝送チャネルの最大挿入損失 | dB | 0.8 | 0.7 | 0.8 | 0.8 | 0.8 |
| 反射チャネルの最大挿入損失 | dB | 0.6 | 0.5 | 0.6 | 0.6 | 0.8 |
| 伝送における最小アイソレーション@反射 | dB | 25 | 30 | 25 | 25 | 25 |
| 反射における最小アイソレーション@伝送 | dB | 15 | 15 | 15 | 15 | 12 |
| 最大チャネル平坦度 | dB | 0.4 |
| 23℃での最小消光比 | dB | 18 |
| 最大波長熱安定性 | nm/℃ | 0.003 |
| 最大挿入損失熱安定性 | dB/℃ | 0.005 |
| 最小リターンロス | dB | 50 |
| 最大電力処理能力（CW） | mW | 300 |
| 最大引張荷重 | N | 5 |
| 動作温度 | ℃ | 0～+70 |
| 保管温度 | ℃ | -40～+85 |
コネクタ付きデバイスの場合、ILは0.3dB高く、RLは5dB低く、ERは2dB低くなります。デフォルトのコネクタキーはスロー軸に合わせられています。
アプリケーション
- CATVシステム
- CWDM/DWDMモジュール
- EPON/GPONネットワーク

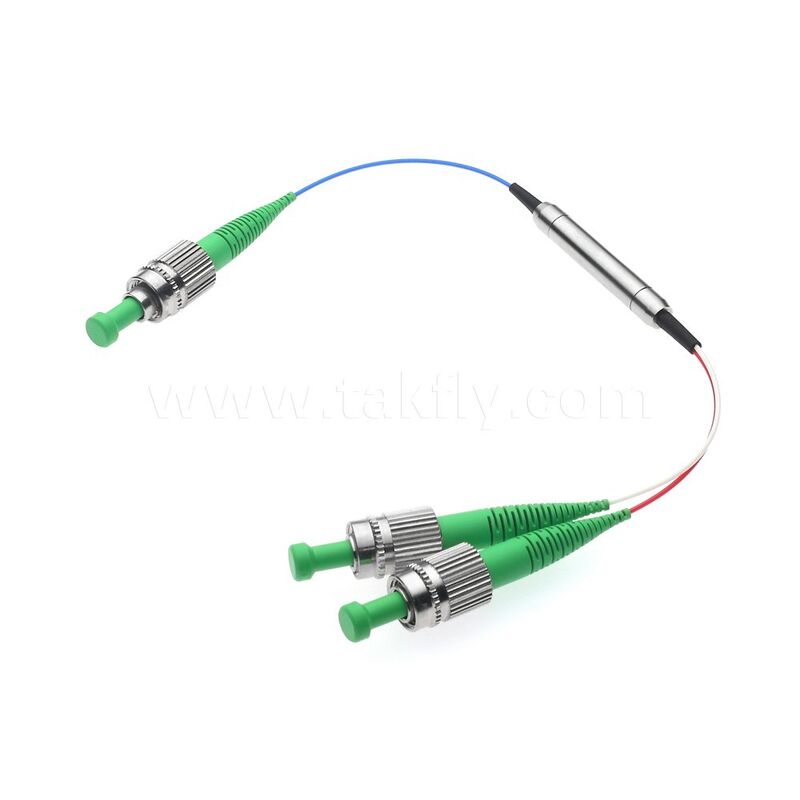

製品画像
