製品の説明

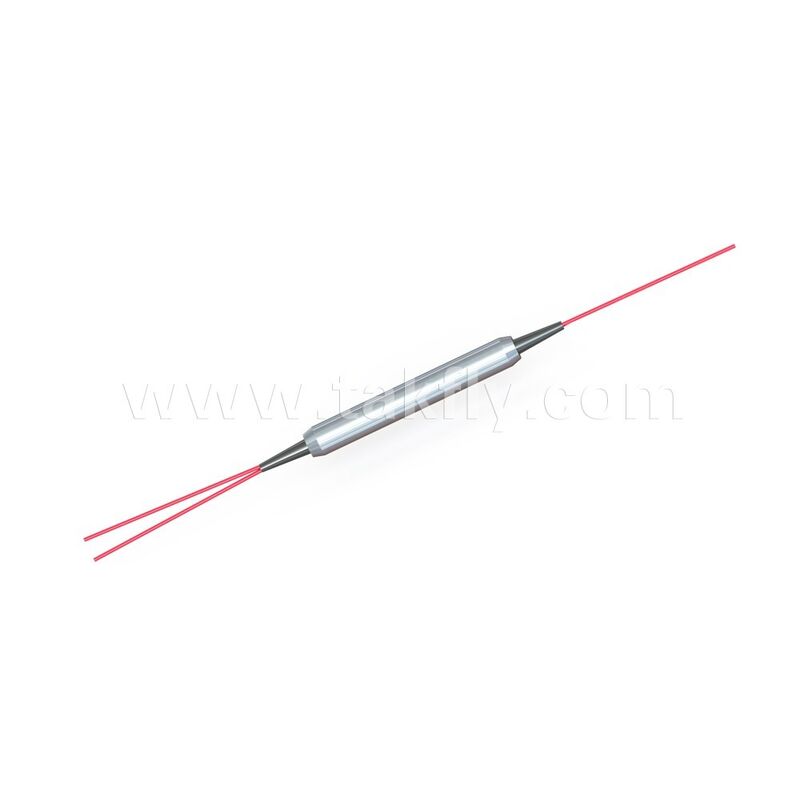

偏光保持ファイバー光PMアイソレータ＆WDMハイブリッド (ICT AIコンピューティング用)
PMアイソレータ＆WDMハイブリッド
PMアイソレータ＆WDMハイブリッドは、光アイソレータとWDM光カプラをコンパクトなパッケージに統合した特殊コンポーネントです。このアイソレータとWDMカプラの組み合わせは、ドーピングファイバーアンプの設計およびアプリケーションに特に有用です。WDMカプラは、1480nm/1550nmと980nm/1550nmの2種類が利用可能です。1550nm帯域の信号は、まずアイソレータを通過し、その後WDMカプラでポンプレーザーパワーと結合します。光アイソレーションにより、光回路の先行ステージが保護されます。シングルステージとデュアルステージのアイソレーションオプションが利用可能です。
この製品は、システム全体のコストを削減し、システム構造を簡素化しながら、パフォーマンスと信頼性を向上させます。
主な特徴
- 低挿入損失
- 高リターンロス
- 高消光比
- 高アイソレーション
- 高い安定性と信頼性
構造図
技術仕様
| パラメータ | 単位 | 値 | |
|---|---|---|---|
| ステージ | - | シングル | デュアル | シングル | デュアル | |
| 信号チャネル | 信号波長範囲 | nm | 1064±10 | 1550±15 |
| 最大挿入損失 | dB | 2.6 | 3.8 | 0.9 | 1.0 | |
| 代表的なピーク信号逆方向アイソレーション (23℃) | dB | 40 | 52 | 40 | 52 | |
| 最小信号逆方向アイソレーション (23℃) | dB | 28 | 45 | 28 | 45 | |
| 最小アイソレーション (コモンからパス @ リファレンスバンド波長) | dB | 30 | |
| 最小消光比 (23℃) | dB | 20 | |
| 反射チャネル | 波長範囲 | nm | 960~990 |
| 最大挿入損失 | dB | 0.6 | |
| 最小アイソレーション (コモンからリファレンス @ パスバンド波長) | dB | 15 | |
| 最小消光比 (23℃) | dB | 18 | |
| 最小リターンロス | dB | 50 | |
| 最大挿入損失熱安定性 | dB/℃ | 0.005 | |
| 最大光パワー (CW) | mW | 300 | |
| 最大引張荷重 | N | 5 | |
| 動作温度 | ℃ | -5~+70 | |
| 保管温度 | ℃ | -40~+85 |
* コネクタ付きデバイスの場合、ILは0.3dB高く、RLは5dB低く、ERは2dB低くなります。
* デフォルトのコネクタキーは遅軸に合わせられています。
* デフォルトのコネクタキーは遅軸に合わせられています。
用途
- ファイバーレーザー
- ファイバーアンプ
- 試験装置
