詳細情報 |
|||
| 製品名: | ST から LC OM1 OM2 光ファイバーデュプレックスパッチコード | インタークション損失: | ≤0.3dB |
|---|---|---|---|
| リターンロス: | PC MM ≥ 35 dB | ファイバーの種類: | OM1/OM2 |
| 直径: | 3.0mm | コネクタの種類: | PC/UPC |
| ジャケット素材: | LSZH/PVC/PU | 色: | オレンジまたはカスタマイズされた |
| 波長: | 1310nm,850nm | 長さ: | 1Mまたはカスタマイズ |
| 納期: | -40℃〜80℃ | 繊維径: | 50/125 |
| 学年: | テレコムグレード | 証明書: | CE/ROHS/REACH |
| 生産能力: | 10000個/日 | ||
| ハイライト: | 屋内ブレークアウト光ファイバ ケーブル、タイト バッファ光ファイバ ケーブル、FRP 強度光ファイバ ケーブル,tight buffer fiber optic cable,FRP strength fiber optic cable |
||
製品の説明

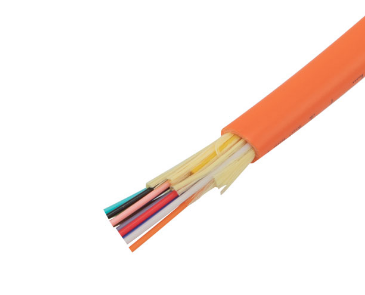

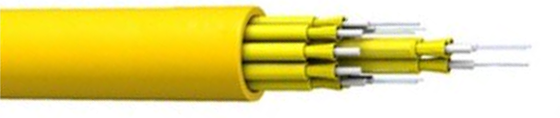

屋内ブレークアウト光ケーブル – 4 ～ 48 コア
この屋内ブレークアウト光ケーブルは、FRP 中央強度部材と LSZH/PVC シースのオプションを備えた 4 ～ 48 コアの 900µm タイトバッファファイバーを備え、信頼性の高い屋内光ファイバー用途向けに設計されています。
製品概要
4～48本の900μm強緩衝ファイバーコアで構成されており、各コアはアラミド糸で強化され、個々のサブユニットを形成する2.0mmの内部シースで保護されています。このケーブルは、非金属 FRP 中央強度部材とその周囲にサブユニットが撚り合わされた構造を備えており、PVC または LSZH (低煙、ハロゲンフリー、難燃性) シース材料を使用できます。
アプリケーション
- アクティブ接続用の光ファイバージャンパーコードまたはピグテール
- 建物の基幹システムにおける屋内ケーブル配線
- 試験機器と通信機器間の相互接続
主な特長
- 簡単にストリッピングと終端を行うための、しっかりと緩衝されたファイバー設計
- 高い引張抵抗を提供するアラミド糸補強
- 追加減衰が少ない優れた難燃性能
光学パラメータと特性
| 光ファイバータイプ | 試験波長 | 減衰 (通常 dB/km) | 減衰 (最大 dB/km) | 最小曲げ半径(mm) |
|---|---|---|---|---|
| G652D | 1310/1550nm | 0.36/0.22 | 0.5/0.4 | 16 |
| G657A1 | 1310/1550nm | 0.36/0.22 | 0.5/0.4 | 10 |
| G657A2 | 1310/1550nm | 0.36/0.22 | 0.5/0.4 | 7.5 |
| 62.5/125 | 850/1300nm | 3.0/1.0 | 3.5/1.5 | 30 |
| 50/125 | 850/1300nm | 3.0/1.0 | 3.5/1.5 | 30 |
| OM3 | 850/1300nm | 3.0/1.0 | 3.5/1.5 | 7.5 |
| OM4 | 850/1300nm | 3.0/1.0 | 3.5/1.5 | 7.5 |
| OM5 | 850/953nm/1300nm | 3.0/.../1.0 | 3.5/.../1.5 | 7.5 |

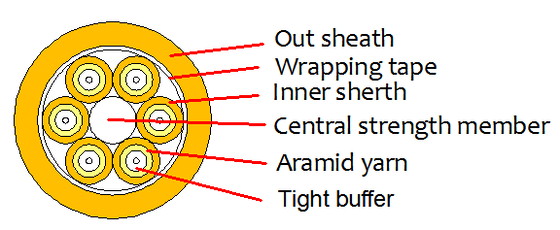

ケーブル構造
| 繊維数 | 4-48 |
| 光ファイバーの直径 | 125μm(±1μm) |
| コーティング径 | 250μm (±5μm) |
| タイトなバッファ径 | 900μm (±50μm) |
| サブユニット直径 | 2.0mm(±0.15mm) |
| コアの補強 | アラミド糸 |
| 中央補強 | FRP |
| シース材質 | PVC / LSZH |
| カラーオプション | 黄色 (シングルモード)、オレンジ (マルチモード);カスタムカラーも利用可能 |
ケーブル仕様
| 繊維数 | 外径(mm) | ケーブル重量 (kg/km) | 最大引張力(N) 長期・短期 | 最小曲げ半径 (D) 動的 / 静的 | 動作温度 |
|---|---|---|---|---|---|
| 4 | 7.5 | 51 | 200/660 | 10/20 | -20℃～+70℃ |
| 6 | 9.0 | 68 | 200/700 | 10/20 | -20℃～+70℃ |
| 8 | 10.5 | 88 | 250/800 | 10/20 | -20℃～+70℃ |
| 12 | 12.5 | 128 | 400/1200 | 10/20 | -20℃～+70℃ |
| 24 | 15.5 | 198 | 400/1200 | 10/20 | -20℃～+70℃ |
| 48 | 19 | 320 | 400/1300 | 10/20 | -20℃～+70℃ |
追加の要件
標準生産長さ: 1 リールあたり 2000 メートル
アウターシース印刷例：光ファイバーケーブル 48F Φ 19 SM G652D-9/125um - LSZH - MM/YY 00000M
よくある質問
メーカーですか？
はい、当社は2000年に設立された中国深センのメーカー兼FTTHソリューション/データセンタートータルソリューションプロバイダーです。
MOQは何ですか?
MOQ は 1 個で、大量の場合はより競争力のある価格になります。お客様のご要望に応じて、運賃・納期を含めたお見積りをご提供させていただきます。
あなたの品質はどうですか？
当社の製造は、CE、ISO、RoHS、CPR、および ANATEL 認証を取得した IEC および欧州規格に従っています。すべての製品は出荷前に 100% テストを受けています。
リードタイムはどれくらいですか?
数量や商品により異なります。光ファイバー パッチ コードは、5,000 個までの注文の場合、通常 2 ～ 3 営業日で発送されます。定期的に在庫を確保しており、急なご注文にも対応いたします。
保証は何ですか?
人為的でない損傷については、パッチコードの納品日から 1 年間の保証が付いています。人為的損傷の修理は無料ですが、送料はお客様のご負担となります。
梱包は何ですか？
国際輸出標準パッケージ。ご要望に応じてカスタムロゴ印刷も可能です。
OEM/ODMを提供できますか?
はい、すべての製品は、機密保持契約が利用可能な OEM/ODM を受け入れます。
サンプルをもらえますか?
10 米ドル未満の製品では無料サンプルが利用可能です。購入者は配達前に運賃を支払います。
どうすれば注文できますか?
- 商品名・仕様・数量・お届け先を明記の上お問い合わせください
- リードタイム付きのお見積りをご提供します
- 見積書を確認し、見積請求書を受け取る
- ご入金確認後製作開始となります
- 配達前に荷受人の詳細を確認する
- 発送後に提供される追跡番号
支払い期間は何ですか?
T/T、ウェスタンユニオン、ペイパル、マネーグラム。高額の場合: 50% のデポジット、配達前に 50% の残高。同等の品質を実現するために、競合市場の価格に合わせます。
