詳細情報 |
|||
| 製品名: | ST から LC OM1 OM2 光ファイバーデュプレックスパッチコード | インタークション損失: | ≤0.3dB |
|---|---|---|---|
| リターンロス: | PC MM ≥ 35 dB | ファイバーの種類: | OM1/OM2 |
| 直径: | 3.0mm | コネクタの種類: | PC/UPC |
| ジャケット素材: | LSZH/PVC/PU | 色: | オレンジまたはカスタマイズされた |
| 波長: | 1310nm,850nm | 長さ: | 1Mまたはカスタマイズ |
| 納期: | -40℃〜80℃ | 繊維径: | 50/125 |
| 学年: | テレコムグレード | 証明書: | CE/ROHS/REACH |
| 生産能力: | 10000個/日 | ||
| ハイライト: | ミニ光ファイバーケーブル、144芯LSZHパッチコード、細径PVCシース,144-core LSZH patch cord,Small diameter PVC sheathed |
||
製品の説明

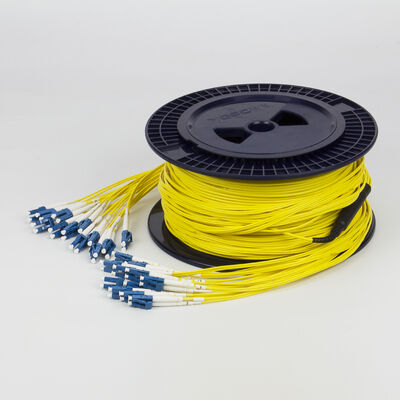

ミニ光ケーブル - 2 ～ 144 コア
小径、非金属構造、LSZH/PVC シースオプション付き
製品概要
このミニ光ケーブルシリーズは、光伝送媒体としてΦ250μmのカラーファイバを使用し、コンパクトな寸法で高密度用途向けに設計されています。
工事内容
- 2～24コア:アラミド糸強度部材で強化された着色繊維、PVC または LSZH (低煙、ハロゲンフリー、難燃性) ジャケットで押出成形

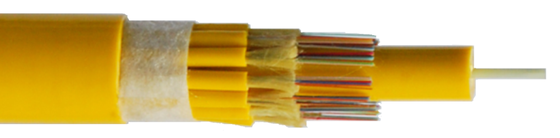

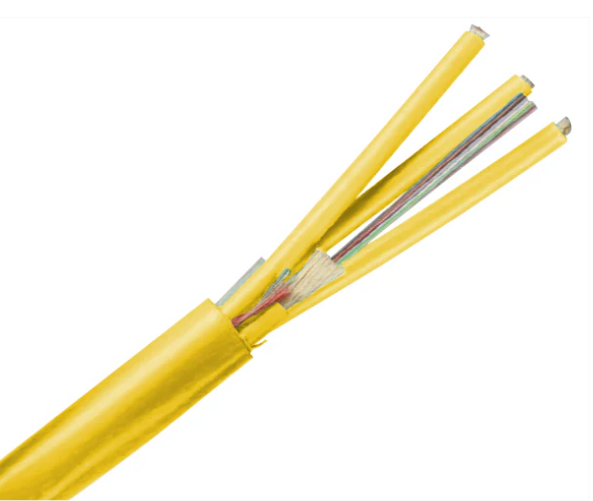

- 26 ～ 144 コア:3.0mmの内側シース内に250μmのカラーファイバーとアラミド糸補強を備えたサブユニット構造。コアの周りにサブユニットが撚り合わされた非金属 FRP 中央強度要素が特徴で、外側の PVC または LSZH シースで仕上げられています。
アプリケーション
- アクティブ接続用の光ファイバージャンパーコードとピグテール
- データセンターおよび屋内通信ネットワークでのルーティングとパッチ適用
- 試験機器と通信機器間の相互接続
主な特徴
- 簡単にストリップできるコーティングされたファイバーで終端処理を簡素化
- アラミド糸補強による高い引張耐性
- コンパクトな外径と全誘電体中心強度構造による多芯化
- 動作温度範囲全体にわたって追加の減衰が少ない優れた難燃性能
光学パラメータ
| 光ファイバータイプ | 試験波長 | 典型的な減衰 (dB/km) | 最大減衰 (dB/km) | 最小曲げ半径(mm) |
|---|---|---|---|---|
| G652D | 1310/1550nm | 0.36/0.22 | 0.5/0.4 | 16 |
| G657A1 | 1310/1550nm | 0.36/0.22 | 0.5/0.4 | 10 |
| G657A2 | 1310/1550nm | 0.36/0.22 | 0.5/0.4 | 7.5 |
| 62.5/125 | 850/1300nm | 3.0/1.0 | 3.5/1.5 | 30 |
| 50/125 | 850/1300nm | 3.0/1.0 | 3.5/1.5 | 30 |
| OM3 | 850/1300nm | 3.0/1.0 | 3.5/1.5 | 7.5 |
| OM4 | 850/1300nm | 3.0/1.0 | 3.5/1.5 | 7.5 |
| OM5 | 850/953nm/1300nm | 3.0/.../1.0 | 3.5/.../1.5 | 7.5 |
製品構造
| 成分 | 2～24コア | 26 ～ 144 コア |
|---|---|---|
| 光ファイバー | 直径: 125μm (±1μm) | |
| コーティング径 | 250μm (±5μm) | |
| 繊維の色 | ブルー、オレンジ、グリーン、ブラウン、グレー、ホワイト、レッド、ブラック、イエロー、バイオレット、ピンク、アクア | |
| サブユニット | / | 直径：3.0mm（±0.15mm） |
| コアの補強 | アラミド糸 | |
| シース材質 | PVC/LSZH | |
| シース色 | 黄色 (シングル モード)、オレンジ (マルチ モード)。リクエストに応じて他の色も利用可能 | |
| ストレングスメンバー | / | FRPセンター補強 |
| アウターシース | 素材: PVC/LSZH;カラー：イエロー（シングルモード）、オレンジ（マルチモード）。カスタムカラーも利用可能 | |
ケーブル仕様
| 繊維数 | サブユニット数 | 外径(mm) | ケーブル重量 (kg/km) | 最大引張力(N) | 最小曲げ半径 (D) |
|---|---|---|---|---|---|
| 2-24 | / | 3.0 | 8 | 80/150 | 10/20 |
| 26-48 | 4 | 9.0 | 80 | 200/500 | 10/20 |
| 50-72 | 6 | 11.2 | 130 | 300/1000 | 10/20 |
| 74-96 | 8 | 13.5 | 180 | 300/1000 | 10/20 |
| 98-144 | 12 | 17.5 | 280 | 300/1000 | 10/20 |
動作温度:-20℃～+70℃
標準生産長さ:2000メートル
よくある質問
メーカーですか？
はい、当社は2000年に設立された中国深センのメーカー兼FTTHソリューション/データセンタートータルソリューションプロバイダーです。
MOQは何ですか?
MOQは1個でも可能ですが、数量が増えると価格競争力が高まります。お客様の詳細な要件に基づいて、運賃とリードタイムを含むお見積もりを提供します。
あなたの品質はどうですか？
当社の製造は、CE、ISO、RoHS、CPR、および ANATEL 認証を取得した IEC および欧州規格に従っています。すべての製品は出荷前に 100% テストを受けています。
リードタイムはどれくらいですか?
数量や商品により異なります。光ファイバー パッチ コードは、5,000 個までの注文の場合、通常 2 ～ 3 営業日で発送されます。定期的に商品在庫を確保しており、急なご注文にも対応いたします。
保証は何ですか?
人為的でない損傷については、パッチコードの納品日から 1 年間の保証が付いています。人為的損傷の修理は無料ですが、送料はお客様のご負担となります。
梱包は何ですか？

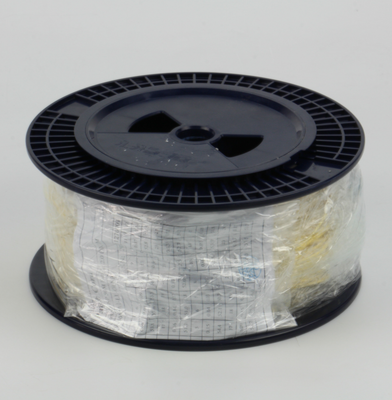

国際輸出標準パッケージ。ご要望に応じてカスタムロゴ印刷も可能です。
OEM/ODMを提供できますか?
はい、すべての製品は、機密保持契約が利用可能な OEM/ODM を受け入れます。
サンプルをもらえますか?
10 米ドル未満の製品では無料サンプルが利用可能です。購入者は配達前に運賃を支払います。
どうすれば注文できますか?
1. 商品名・仕様・数量・お届け先をご連絡ください。
2.リードタイム付きの見積もりを提供します
3. 見積書を確認し、見積請求書を受け取る
4.ご入金確認後、製作開始
5. 配達前に荷受人の詳細を確認する
6.発送後に提供される追跡番号
2.リードタイム付きの見積もりを提供します
3. 見積書を確認し、見積請求書を受け取る
4.ご入金確認後、製作開始
5. 配達前に荷受人の詳細を確認する
6.発送後に提供される追跡番号
支払い期間は何ですか?
T/T、ウェスタンユニオン、ペイパル、マネーグラム。高額の場合: 50% のデポジット、配達前に 50% の残高。同等の品質を実現するために、競合市場の価格に合わせます。
