詳細情報 |
|||
| 曲げ半径: | 20D/15D | インストール: | 空中 |
|---|---|---|---|
| シース: | LSZH | コネトコー: | SC/PCからSC/PCへ |
| 直径: | 8.5~16mm | ケーブルの種類: | シングルモード |
| 動作温度: | -40℃～+70℃ | 許可された引張強度: | 100N <1000N |
| 長さ: | 2000m/ロールまたはカスタマイズ | 繊維の数: | 2コア/4コア |
| 輸送パッケージ: | 木製のドラム | パッキング: | 木製ダルム |
| ジャケット: | PVC | 設置方法: | 屋内/屋外 |
| コネクタの種類: | LC/UPC | 繊維数: | 12 |
| 外着の素材: | PE | コア: | 12選択可能 |
| 保証期間: | 20年 | クラッシュ抵抗: | ≥1000N/100mm |
| ケーブル構造: | 弓型 緊密なバッファ | 製品コード: | GJYXCH-1B |
| アウターシース材料: | MDPE | 抗張力: | ≥100N |
| 最大張力強度: | 1000n | モデル: | SC/APC~SC/APC |
| 挿入損失: | 0.2dB | 外径: | 4.5mm または顧客の要求に応じて |
| 表地: | 金属ワイヤ | 標準: | IEC60794 |
| 強度メンバー: | OEM | 繊維数: | 12コア |
| 製造年: | 2010年 | 外装シース色: | 、灰色黒い、白い |
| 波長をテストします: | 1310nm~1550nm | ケーブル モデル: | GJPFJV |
| 振動: | ≤0.2dB | パッケージ: | 木のRam |
| 強化: | 鉄,KFRP,FRP | アウターシース: | PE |
| ファイバーコア: | 2~144コア | データレート: | 4*10G |
| ファイバーオプション: | G652D,G657A,Om1,Om2,Om3,Om4 | わずかな重量: | 83 |
| ケーブルの遮断波長: | λcc≤1260um | 方法を取付けなさい: | 塵/直接埋められた取付け |
| チューブ: | 緩い管の設計 | 材料: | PE/LSZH |
| ポート: | 寧波 | 色: | 黄色またはカスタマイズ |
| ジャケット素材: | PVC | コア数: | あなたの要求 |
| 配送: | TNT,DHL,UPS,FEDEX または EMS | 屋内または屋外: | 屋内 |
| ドラムサイズ: | 300×300×300 | 繊維長: | 1Mまたはカスタマイズ |
| ファイバーモード: | シングルモード G652D G657A | キーワード: | ADSSケーブル |
| ネットワーク: | 4g、3G | OEM: | いらっしゃいませ |
| 運転手番号: | ≥10 | ||
| ハイライト: | ADSS 光ファイバーケーブル 4-96 ファイバー,自立する空中ファイバーケーブル 100m 跨度,全電解光ファイバーケーブル用空中装置 |
||
製品の説明
ADSS-100M 全電解自立型空中光ファイバーケーブル
製品概要
ADSS (All-Dielectric Self-Supporting) ケーブルは,鋼鉄の伝達線を必要とせず,ポールやタワー間の直接設置のために設計された非金属の空中ケーブルです.このシリーズは100メートルのスパンスをサポートし,4のファイバー数で提供されています6,12,24,48または96の繊維で,金属部品なしの完全介電材料で,松散な管状の構造を特徴とする.高電圧電信線や電信用オーバーヘッドアプリケーションに最適です.
光ファイバー特性 (G.652D)
| カテゴリー | ポイント | ユニット | ケーブル付きになる前に | ケーブルが付いた後 |
|---|---|---|---|---|
| オプティカル特性 | 1310 nm で減衰する | dB/km | ≤0.34 | ≤0.38 |
| 1550 nm で減衰する | dB/km | ≤0.21 | ≤0.28 | |
| ゼロ分散波長 | nm | 1300~1324年 | ||
| 零分散傾き | ps/(nm2*km) | ≤0.092 | ||
| ケーブル切断波長 λcc | nm | ≤ 1260 | ||
| 分散係数 1550nm | PS/nm*km | ≤ 18 | ||
| 分散係数 1625nm | PS/nm*km | ≤ 22 | ||
| PMD 最大個別繊維 | PS/√km | ≤0.1 | ||
| 地理的特徴 | 1310 nm でモードフィールド直径 (MFD) | μm | 8.7~95 | |
| 1550 nm でモードフィールド直径 (MFD) | μm | 9.8〜108 | ||
| 1310 nm でのグループ屈折指数 | / | 1.466 | ||
| 1550 nm でのグループ屈折指数 | / | 1.467 | ||
| コーティング直径 | μm | 125 ± 0.7 | ||
| コーティング直径 | μm | 235-250 年 | ||
| 中核/コーティングの同心度誤差 | μm | ≤0.6 | ||

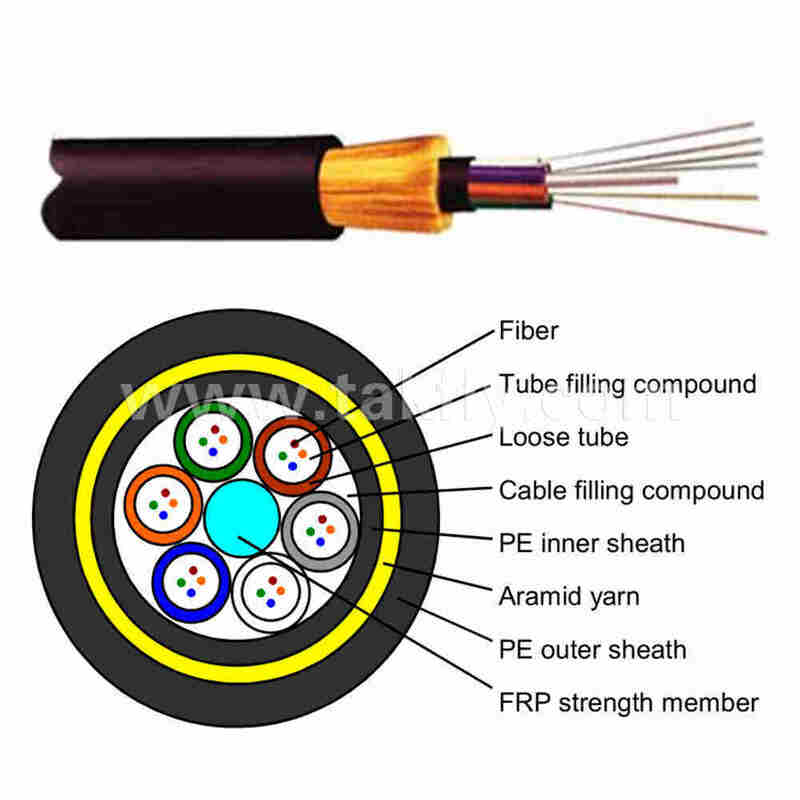

キャベルの構造と性能パラメータ
| ポイント | 記述 |
|---|---|
| 光ファイバーカテゴリー | G652D |
| 繊維数 | 24 48 96 ありがとうございました |
| 構造 | 1+6 1+8 |
| CSM 材料 | FRP |
| 緩いチューブ材料 | PBT |
| 防水材 | 水を遮る糸とテープ |
| 周辺力帯 | アラミド繊維 |
| 外蓋の材料 | MDPE (黒) |
| ケーブル直径 (mm) | 95 10 10 11 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 8 |
| 重量 (kg/km) | 70 オーバー 75 オーバー 110 |
| 最大許容された拉伸力 (N) | 2700 |
| スパン (m) | 100 |
| 動作温度 | -40°Cから+70°C |
パッケージとドラムの仕様
- 包装長: 1 ドラムあたり2.0~4.0 km
- ドラムタイプ: 木製複合ドラム,輸出タイプ
- 煙霧化:必要に応じて報告とスタンプを提示する
ケーブルのマーク
外側のカバーは,製造年,ケーブルタイプ,繊維数,長さのマークが1メートルごとにインクジェット印刷されています. お客様の要求に応じてカスタムマークが利用できます.
申請
- 高電圧送電線 (10kV~220kV) の上空通信
- 電力システム自動化 プライベートネットワーク
- メトロポリタンエリアネットワークのバックボーンとアクセスリンク
- 川や渓谷を横断する長距離装置
- 地域や山岳地域におけるブロードバンドアクセス
基準の遵守
- DL/T 788-2016 (電力産業)
- YD/T 980-2002 (通信産業)
- IEC 60794-4
- IEEE 1222
- テルコルディア GR-20
注文情報
| モデル | 繊維数 | スパン | 蓋材 | 典型的な応用 |
|---|---|---|---|---|
| ADSS-100M-4X | 4 | 100m | MDPE | 低電圧線/配送線 |
| ADSS-100M-6X | 6 | 100m | MDPE | 低電圧線/配送線 |
| ADSS-100M-12X | 12 | 100m | MDPE | 中圧線 |
| ADSS-100M-24X | 24 | 100m | MDPE | 高電圧線 |
| ADSS-100M-48X | 48 | 100m | MDPE | 高電圧/EHV線 |
| ADSS-100M-96X | 96 | 100m | MDPE | 骨組み通信 |
4/6/12 繊維数については,注文時に繊維の色コードとローズチューブ構成を教えてください.工場はそれに応じて設計します.
よく 聞かれる 質問
製造業者ですか?
我々は,製造業者であり,FTTHソリューションとデータセンターの総ソリューションプロバイダーです シェンゼン,中国, 2000年に設立されました.
MOQは何ですか?
MOQ は 1 枚ですが,価格設定はより大きな量でより競争力になります.
FOB価格を挙げられますか?
はい. 大量で航空 (DHL,TNT,UPS,FEDEX) または海で配達します.貨物とリードタイムの詳細を備えた競争力のある配送ソリューションを提供します.
品質はどう?
私たちの生産は,CE,ISO,RoHS,CPR,ANATELの認証を持つIECと欧州基準に従います. すべての製品は配達前に100%テストされています.
待ち時間は?
量と製品によって異なります. 光ファイバーパッチコード:最大5000個までで2-3営業日. 定期的な製品と緊急注文を処理します.
保証は?
パッチコードの1年間の保証 (非人工的な損傷). 人工的な損傷の場合,私たちは顧客が運送費をカバーして無料の修理を提供しています.
荷物は?
国際輸出標準パッケージ オーダーメイドロゴ印刷は,申し込みにより,オート前に利用できます.
OEM/ODMは提供できますか?
OEM/ODMは受理します 機密契約書に署名できます
試料を貰えますか?
10ドル未満の商品には無料のサンプルが用意されています.購入者は配達前に貨物を支払う.
どうやって注文する?
- 商品の詳細と数量で問い合わせを送信
- 我々は,リードタイムで引用を提供します
- コートを確認し,銀行情報を PI 受け取る
- 生産は支払後に始まります
- 配達前に受領者を確認
- 輸送後に追跡番号を受け取る
支払期間は何ですか?
T/T,Western Union,Paypal,MoneyGram. 大額の場合:50%預金,配送前50%残高. 競争力のある市場価格に対応します.
