詳細情報 |
|||
| 曲がる半径: | 20D/15D | 設置: | 空気 |
|---|---|---|---|
| シェイプ: | LSZH | コネトコー: | SC/PCからSC/PCへ |
| 直径: | 4.0*7.0mm | ケーブルタイプ: | シングルモード |
| 動作温度: | -40°Cへの+70°C | 許可された引張強さ: | 100N<1000N |
| 長さ: | 2000m/ロールまたはカスタマイズ | 繊維数: | 2コア/4コア |
| 輸送パッケージ: | 木製の太鼓 | パッキング: | 2km/reel またはカスタマイズ |
| ジャケット: | PE | 設置方法: | 室内・室外 |
| コネクタタイプ: | SC/APC | 繊維数: | 2-144 |
| 外着の素材: | PE | コア: | 1-4/1-12コア |
| 保証期間: | 20年 | クラッシュの抵抗: | 1000~3000N |
| ケーブルの構造: | 弓型 緊密なバッファ | 製品コード: | GJYXCH-1B |
| 外の外装材料: | MDPE | 張力強度: | ≥100N |
| 最大張力強度: | 1000N | モデル: | SC/APC~SC/APC |
| 挿入損失: | 0.2dB | 外径: | 4.5mm または顧客の要求に応じて |
| 外部材料: | 金属ワイヤ | スタンダード: | IEC60794 |
| 筋力のあるメンバー: | OEM | 繊維数: | 12の中心 |
| 製造年: | 2010年 | 外の外装色: | 、灰色黒い、白い |
| テスト波長: | 1310nm~1550nm | ケーブル モデル: | GJPFJV |
| 振動: | ≤0.2dB | パッケージ: | 木のRam |
| 強化: | 鉄,KFRP,FRP | 外殻: | PE |
| 繊維の中心: | 2～12コア | ||
| ハイライト: | LSZH 小型光学ケーブル,2-144 コア ミニオプティックケーブル,20D/15D 曲がり半径 ミニオプティックケーブル |
||
製品の説明
製品説明:

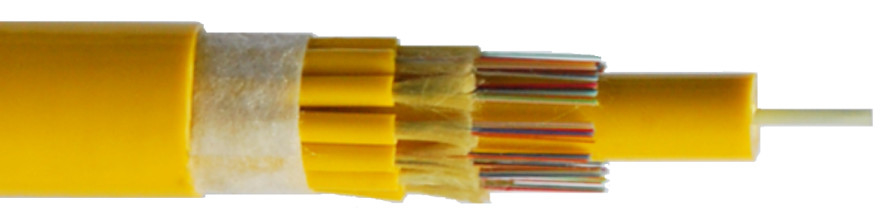

2-24コアミニ光ケーブルは,光通信媒質としてΦ250μmの色繊維を使用する.その色繊維は,力強化ユニットとしてアラミド糸の層に包まれている.ポリビニルクロロイド (PVC) または低煙性ハロゲンフリー材料 (LSZH) の層を作るようにコーティングされている低煙,ハロゲンのない,炎阻害剤)
26-144コアミニ光ケーブルがサブユニットとして使用される (250μmの色ファイバー,アラミッド繊維は強化要素,3.0mmの内殻)中核の中心に非金属強化材として配置された繊維強化プラスチック (FRP),サブユニットはFRPを囲む,サブユニットはPVCまたはLSZH材料のシートであり,最後の層はポリビニルクロロイド (PVC) または低煙のハロゲンフリー材料 (LSZH,低煙,ハロゲンなし燃焼阻害剤のジャケット
製品使用:
- 光ファイバーアクティブ接続ジャンパーまたは尾ファイバー.
- データセンターや室内通信ネットワークの位置のルーティングとパッチング
- 機器と通信機器の相互接続
製品特性:
- コーティングされた繊維は簡単に剥がれる
- アラミド繊維で強化された要素により,光ケーブルは優れた耐張性を持っています.
- 多核数と小さな外径,非金属中心強化構造
- 低誘導減衰の良好な性能,動作温度範囲内.
光学パラメータと特性:
| 光ファイバータイプ | 試験波長 | 腐敗 | 全インジェクション帯域幅 (MHZ.km) | 効率的なモラル帯域幅 (MHZ.km) | 最小の曲がり半径 (mm) | |
| 典型的な (dB/km) | 最大 (dB/km) | |||||
| G652D | 1310/1550nm | 0.36 / 022 | 0.5/04 | ... ほら | ... ほら | 16 |
| G657A1 | 0.36 / 022 | 0.5/04 | ... ほら | ... ほら | 10 | |
| G657A2 | 0.36 / 022 | 0.5/04 | ... ほら | ... ほら | 7.5 | |
| 62.5/125 | 850/1300nm | 30.0/10 | 3.5/1.5 | ≥200/500 | ... ほら | 30 |
| 50/125 | 30.0/10 | 3.5/1.5 | ≥500/500 | ... ほら | 30 | |
| OM3 | 30.0/10 | 3.5/1.5 | ≥1500/500 | ≥2000/... | 7.5 | |
| OM4 | 30.0/10 | 3.5/1.5 | ≥3500/500 | ≥4700/... | 7.5 | |
| OM5 | 850/953nm/1300nm | 3.0/.../1.0 | 3.5/.../1.5 | ≥3500/1850/500 | ≥4700/2470/... | 7.5 |

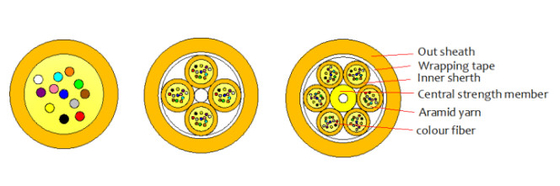

製品構造:
| 繊維数 | 2から24 | 26から144 | ||||||
| 光ファイバー | 直径 ((±1μm) | 125μm | ||||||
| 塗装直径 ((±5μm) | 250μm | |||||||
| 色 |
1青色 2 オレンジ色 3 緑色 4 茶色 5 グレー色 6 白色 7赤 8 黒 9 黄色 10 紫 11 ピンク 12 アクア |
|||||||
| サブユニット | 直径 ((±0.15mm) | / | 3.0mm | |||||
| コア強化 | / | アラミド繊維 | ||||||
| 蓋材 | / | PVC/LSZH | ||||||
| 色 |
単調ケーブルは黄色で,多調ケーブルはオレンジです. または他の色は,要求に応じて利用できます |
|||||||
| 補充 | / | フィルラー | ||||||
| 筋力のあるメンバー | 中央の強化 | / | FRP | |||||
| 外殻 | 蓋材 | PVC/LSZH | ||||||
| 色 |
単調ケーブルは黄色で,多調ケーブルはオレンジです. または他の色は,要求に応じて利用できます |
|||||||
| ケーブル | 繊維数 | サブユニット数 (12pc/セット) | 外径 (mm) | ケーブル重量 (kg/km) | 最大拉伸力 (N) | 圧縮抵抗 (N/100mm) | 曲線の半径 (D) | 動作温度 |
| 長期/短期 | 短期 | 動的/静的 | ||||||
| 2から24 | / | 3.0 | 8 | 80/150 | 1000 | 20/10 | -20 °C~+70 °C | |
| 26〜48 | 4 | 9.0 | 80 | 200/500 | 1000 | 20/10 | ||
| 50から72 | 6 | 11.2 | 130 | 300/1000 | 1000 | 20/10 | ||
| 74~96年 | 8 | 13.5 | 180 | 300/1000 | 1000 | 20/10 | ||
| 98〜144 | 12 | 17.5 | 280 | 300/1000 | 1000 | 20/10 | ||
その他の要件:
生産用光ケーブルの長さ:2000M
オプティカルケーブル外膜印刷の仕様,例えば:"光ファイバーケーブル 144C 17.5 SM G652D-9/125um - LSZH - MM/YY 00000M
