製品の説明

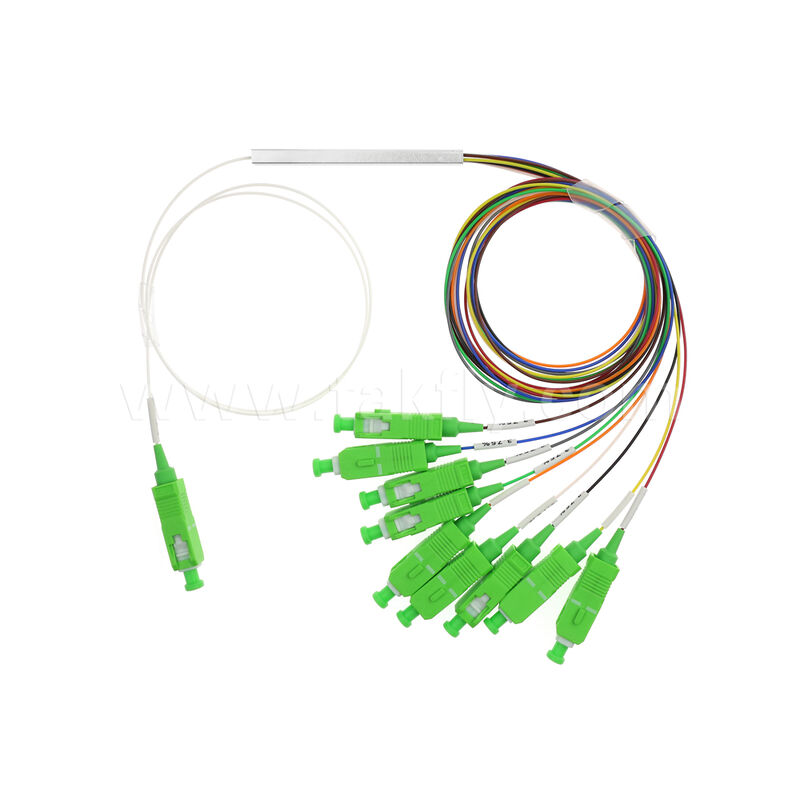

1×9 チャンネル PLC スプリッター、0.9mm ファイバー付き
FTTH/FTTX光配信ネットワーク用に設計
製品概要
この 1×9 ミニ PLC スプリッタは、外径 0.9 mm のファイバを備えたコンパクトな設計が特徴で、1 つの入力を 9 つの出力ポートに均等に分割します。高密度ファイバー配線機器やスペース要件が限られた設置に最適です。
平面光波回路技術に基づいており、1260nm ～ 1650nm の動作波長範囲全体で安定した分割均一性を実現し、パッシブ光ネットワークとの互換性を確保します。すべての挿入損失と均一性パラメータは IEC 61753-2 規格を満たしています。
利用可能なオプション
- コネクタ形状：なし/LC/SCコネクタ
- ハウジングサイズ: ご要望に応じてカスタマイズ可能
- ファイバータイプ: G.657A1 / G.652D など
主な特長
- ブロードバンド動作波長
- 低い挿入損失
- 低い偏波依存損失 (PDL)
- コンパクトなデザイン
- 優れたチャネル間の均一性
- 高い信頼性と安定性
製品データ
| 動作波長 (nm) | 1260-1650 | 検査日 | 2025/3/14 |
| 部品番号 | 1x9-0.9-0.5M-SC/APC | S/N | 25031400002 |
| ファイバーの種類 | G657A1 | 繊維長(m) | >=0.5 |
| コネクタの種類 | SC/APC | パッケージ寸法(mm) | 60×7×4 |
| 保管温度 | -40～+85℃ | 動作温度 | -40～+85℃ |
アプリケーション
- 電気通信部門
- PONシステム
- FTTH / FTTX 光配信ネットワーク
- CATV信号の分割
- ビデオ送信
- パッシブ光LAN（POL）
- ファイバー配線フレーム (ODF) の内部接続
- データセンターのスプリッターリンク
性能仕様
| アイテム | IL(dB) | PDL(dB) | 受信音(dB) |
|---|---|---|---|
| 波長(nm) | @1310 | @1490 | @1550 |
| 仕様 | MAX.16.30 | ||
| ポート-70% | 2.04 | 1.77 | 1.67 |
| 均一性(≤1.0dB) | 0.53 | 0.51 | 0.48 |
技術仕様
| 動作波長 (nm) | 1260～1650 |
| ファイバーの種類 | ITU-T G657A1、G657A2、および G.652D |
| 最大。温度安定性 (dB) | 0.5 (通常 0.3) |
| 使用温度(℃) | -40～+85 |
| 保存温度(℃) | -40～+85 |
タイプ別のスプリッター性能
| タイプ（1×N） | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 |
|---|---|---|---|---|---|---|
| 最大。挿入損失 (dB) | 3.9 | 7.2 | 10.3 | 13.5 | 16.8 | 20.3 |
| 最大。均一性 (dB) | 0.8 | 0.8 | 0.8 | 1.0 | 1.5 | 2.0 |
よくある質問
メーカーですか？
はい、当社は2000年に設立された中国深センのメーカー、FTTHソリューション、データセンターのトータルソリューションプロバイダーです。
MOQは何ですか?
MOQは1個でも可能ですが、価格は競争力がありません。数量が多ければ、価格も競争力が高くなります。
あなたの品質はどうですか？
当社の生産はIEC、ヨーロッパ規格に従っています。 CE、ISO、RoHS、CPR、ANATEL 認証を取得しています。すべての製品は出荷前に 100% テストされています。
リードタイムはどれくらいですか?
数量や商品によって異なります。光ファイバーパッチコードの場合、5000 個以内でリードタイムが 2 ～ 3 営業日になる場合があります。定番商品も在庫しておりますので、急なご注文にも対応可能です。
追加メモ:同じ品質基準で、市場からより良い価格を得ることができれば、TAKFLY も同じ価格でサポートできます。光ファイバー業界で 3 年の実務経験があり、貴社のプロの製品アシスタントになれることを光栄に思います。
