製品の説明

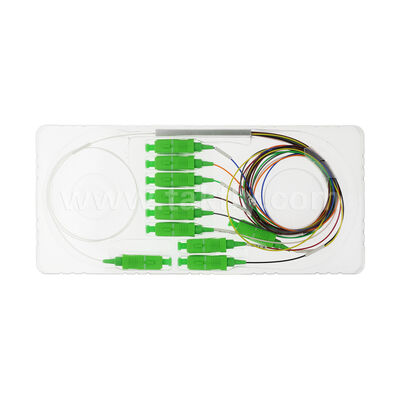

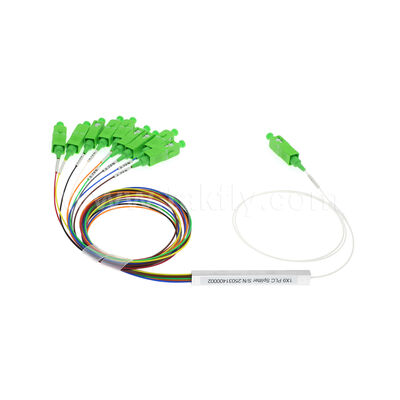

1X9 ミニ O.9mm PLC スプリッター
製品概要
この PLC スプリッタは 1*9 チャネル構成を備えており、1 つの入力を 9 つの出力ポートに均等に分割します。コンパクトなミニパッケージは外径0.9mmのファイバを使用しており、高密度ファイバ配線機器や限られたスペースでの設置に適しています。
平面光波回路技術に基づいており、安定した分割均一性を実現します。動作波長範囲は 1260nm ～ 1650nm で、パッシブ光ネットワークと互換性があります。挿入損失と均一性パラメータは IEC 61753-2 規格を満たしています。 -40℃～+85℃の動作温度範囲により、屋外キャビネットまたは加入者終端ボックスへの導入が可能になります。
利用可能なオプション
- コネクタ形状：なし/LC/SCコネクタ
- ハウジングサイズ: ご要望に応じてカスタマイズ可能
- ファイバータイプ: G.657A1 / G.652D など
主な特長
- ブロードバンド動作波長
- 低い挿入損失
- 低PDL
- コンパクトなデザイン
- 良好なチャネル間の均一性
- 高い信頼性と安定性
製品データ
| 動作波長(nm) | 1260-1650 | 検査日 | 2025/3/14 |
| 部品番号 | 1x9-0.9-0.5M-SC/APC | S/N | 25031400002 |
| ファイバーの種類 | G657A1 | 繊維長(m) | >=0.5 |
| コネクタの種類 | SC/APC | パッケージ寸法(mm) | 60×7×4 |
| 保管温度 | -40～+85℃ | 動作温度 | -40～+85℃ |
アプリケーション
- 電気通信分野
- PONシステム
- FTTH / FTTX光配信ネットワーク
- CATV信号分割
- ビデオ送信
- パッシブ光LAN（POL）
- ファイバー配線フレーム (ODF) の内部接続
- データセンターのスプリッターリンク
性能仕様
| アイテム | IL(dB) | PDL(dB) | 受信音(dB) | ||||||
|---|---|---|---|---|---|---|---|---|---|
| 波長(nm) | @1310 | @1490 | @1550 | @1310 | @1490 | @1550 | @1310 | @1490 | @1550 |
| 仕様 | MAX.16.30 | MAX.0.25 | >65 | ||||||
| ポート-70% | 2.04 | 1.77 | 1.67 | 0.04 | 0.01 | 0.09 | 合格 | 合格 | 合格 |
| ポート-3.75% | 6月16日 | 16.03 | 9月16日 | 0.06 | 0.08 | 0.08 | 合格 | 合格 | 合格 |
| ポート-3.75% | 16.17 | 16.14 | 15.61 | 0.05 | 0.06 | 0.06 | 合格 | 合格 | 合格 |
| ポート-3.75% | 15.81 | 15.93 | 15.99 | 0.08 | 0.04 | 0.09 | 合格 | 合格 | 合格 |
| ポート-3.75% | 2月16日 | 15.67 | 15.68 | 0.06 | 0.09 | 0.04 | 合格 | 合格 | 合格 |
| ポート-3.75% | 15.90 | 15.98 | 15.94 | 0.09 | 0.05 | 0.05 | 合格 | 合格 | 合格 |
| ポート-3.75% | 15.64 | 15.68 | 15.61 | 0.01 | 0.07 | 0.01 | 合格 | 合格 | 合格 |
| ポート-3.75% | 15.76 | 16.18 | 15.61 | 0.08 | 0.05 | 0.02 | 合格 | 合格 | 合格 |
| ポート-3.75% | 15.69 | 15.84 | 15.79 | 0.04 | 0.03 | 0.02 | 合格 | 合格 | 合格 |
| 入力 | 該当なし | 該当なし | |||||||
| マックス。 | 16.17 | 16.18 | 9月16日 | 0.09 | 0.09 | 0.09 | 該当なし | ||
| 最小。 | 15.64 | 15.67 | 15.61 | 0.01 | 0.01 | 0.01 | 該当なし | ||
| 平均 | 14.34 | 14.35 | 14.22 | 0.06 | 0.05 | 0.05 | 該当なし | ||
| 均一性(s1.0dB) | 0.53 | 0.51 | 0.48 | 指向性(dB) | >55 |
技術仕様
| アイテム | パラメータ |
|---|---|
| 動作波長(nm) | 1260～1650 |
| ファイバーの種類 | ITU-T G657A1、G657A2、および G.652D |
| 最高温度安定性(dB) | 0.5 (通常 0.3) |
| 使用温度(℃) | -40～+85 |
| 保存温度(℃) | -40～+85 |
タイプ別のスプリッター性能
| タイプ(1*N) | 1*2 | 1*4 | 1*8 | 1*16 | 1*32 | 1*64 |
|---|---|---|---|---|---|---|
| 最大挿入損失(dB) | 3.9 | 7.2 | 10.3 | 13.5 | 16.8 | 20.3 |
| 最大均一性(dB) | 0.8 | 0.8 | 0.8 | 1.0 | 1.5 | 2.0 |
| 最小リターンロス(dB) | 55 | |||||
| 最大PDL(dB) | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.5 |
| タイプ(2*N) | 2*2 | 2*4 | 2*8 | 2*16 | 2*32 | 2*64 |
|---|---|---|---|---|---|---|
| 最大挿入損失(dB) | 4.2 | 7.5 | 10.6 | 13.9 | 17.2 | 20.8 |
| 最大均一性(dB) | 0.8 | 1.0 | 1.2 | 1.5 | 1.8 | 2.0 |
| 最小リターンロス(dB) | 55 | |||||
| 最大PDL(dB) | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.5 |
注記：すべての測定は室温で行われ、コネクタは含まれていません。
よくある質問
Q: メーカーですか?
A: はい、当社は2000年に設立された中国深センのメーカー、FTTHソリューション、データセンターのトータルソリューションプロバイダーです。
Q: MOQはいくらですか?
A: MOQ は 1 個ですが、価格は競争力がありません。数量が多ければ、価格も競争力が高くなります。
Q: FOB価格を見積もることはできますか?
A: はい。航空便、DHL、TNT、UPC、FEDEXなどで配送できます。大量の場合は船便で配送します。数量と詳細な要件をお知らせいただいた後、運賃と納期を含めた価格をお見積りいたします。
Q：品質はどうですか？
A: 当社の生産はIEC、ヨーロッパ規格に従っています。 CE、ISO、RoHS、CPR、ANATEL 認証を取得しています。すべての製品は出荷前に 100% テストされています。
Q: リードタイムはどれくらいですか?
A：数量や商品によって異なります。光ファイバーパッチコードの場合、5000 個以内でリードタイムが 2 ～ 3 営業日になる場合があります。定番商品も在庫しておりますので、急なご注文にも対応可能です。
Q: 保証は何ですか?
A: 製品によって異なりますが、パッチコードについては納品後 1 年間の保証が付いていますが、人為的でない損傷に対してのみ責任を負います。人為的な損傷の場合は無料で修理できますが、送料はお客様のご負担となります。
Q: 梱包は何ですか?
A: 国際輸出標準パッケージです。梱包にロゴを印刷する必要がある場合は、お見積り前にお知らせください。
Q: OEM/ODMを提供できますか?
A: はい、可能です。すべての製品はOEM/ODMを受け入れます。機密保持契約に署名することができます。
Q: サンプルをもらえますか?
A: どの製品によって異なります。無料サンプルは 10 ドル未満で提供されます。送料は配達前に購入者が支払います。
Q: どうやって注文すればいいですか？
A: 1. 製品名、仕様、数量をメールまたはお問い合わせください。 FOB、CIF、CFR価格が必要な場合は、受信住所を入力してください。
2.納期に合わせてお見積りをさせていただきます。
3. 見積確認後、当社の銀行口座を記載した PI を送信します。
4.ご入金確認後の製作手配となります。
5. 配達前に荷受人を確認します。
6.配達後に追跡番号が提供されます。
2.納期に合わせてお見積りをさせていただきます。
3. 見積確認後、当社の銀行口座を記載した PI を送信します。
4.ご入金確認後の製作手配となります。
5. 配達前に荷受人を確認します。
6.配達後に追跡番号が提供されます。
Q: 支払い期間は何ですか?
A: T/T、ウェスタンユニオン、ペイパル、マネーグラムを一度に。高額の場合は、50% を事前にデポジットし、50% の残金を配達前に支払うことができます。
追加メモ:同じ品質基準で、市場からより良い価格を得ることができれば、TAKFLY も同じ価格でサポートできます。光ファイバー業界で 3 年の実務経験があり、貴社のプロの製品アシスタントになれることを光栄に思います。
