製品の説明
1*128 高ポート数 PLC スプリッターラック マウントパッチパネル
商品名:1*128 PLCラック・マウント・スプリッター・パッチ・パネル
部品番号:P-1128-RF-LA-Φ0.9-05-05
構成:1 入力 * 128 出力
部品番号:P-1128-RF-LA-Φ0.9-05-05
構成:1 入力 * 128 出力

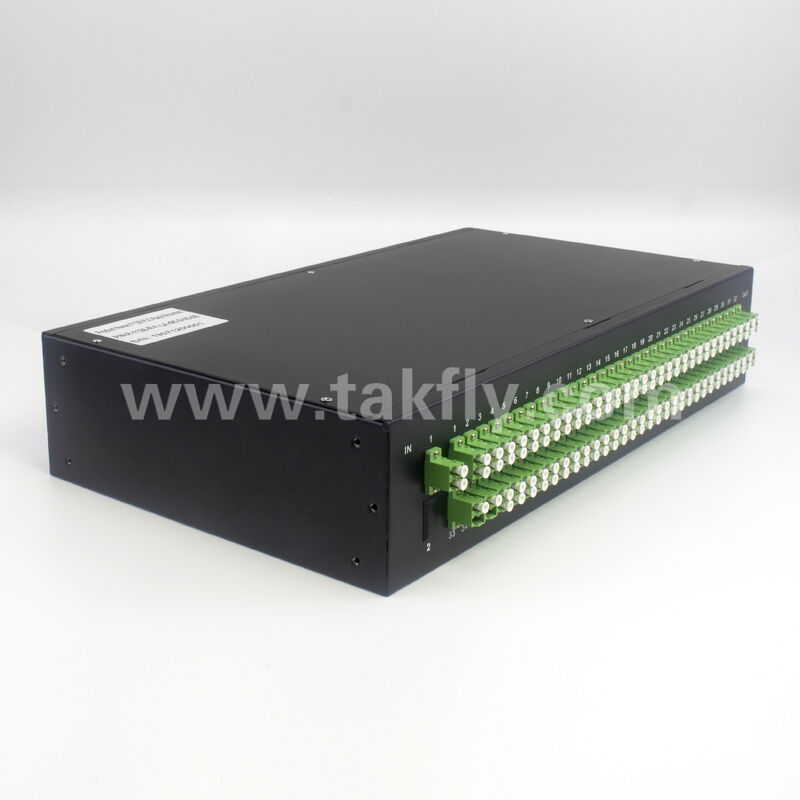

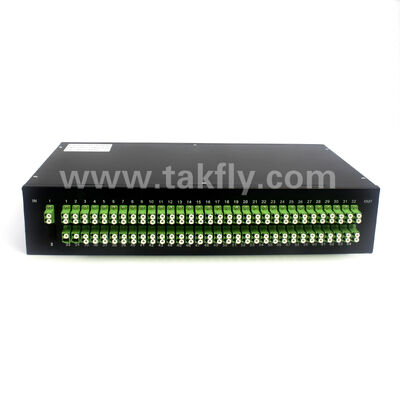

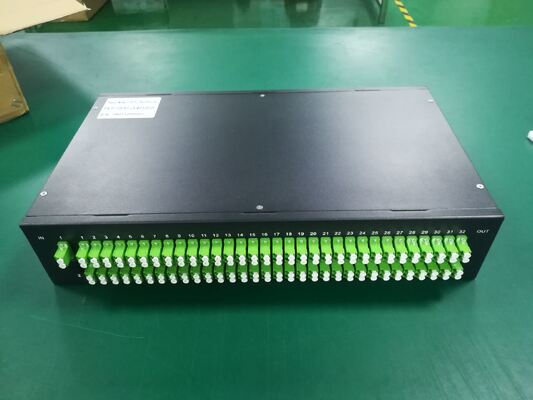

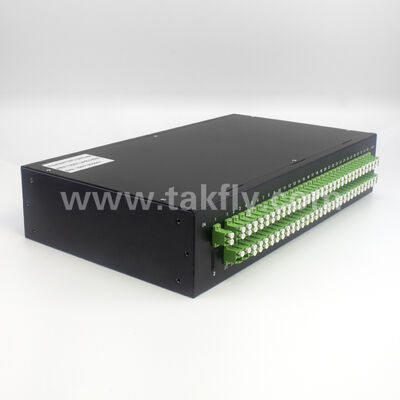

このラックに搭載されたPLCスプリッターパネルは,1*128平面光波回路スプリッターとフロントパッチパネルを統合しています.ユニットには標準的な19インチラックマウント囲み (通常はポート密度に応じて4Uまたは5Uの高さ) が備わっています. 入力繊維はコネクタアダプター (LCまたはSCなど) を使用し, 128 本の出力繊維は0.9mmのピグテイルまたはパネルコネクタを持つフロントアダプターで終了します. FTTH / FTTX中央オフィスのために設計されています.ヘッドエンドこのソリューションは,単一の光信号を複数のユーザーに配布するのに最適です.
典型的な性能仕様
| パラメータ | 価値 |
|---|---|
| 動作波長 | 1260~1650 nm |
| 挿入損失 (最大) | ≤23.0 dB (典型的には ≤21.5 dB) |
| 均一性 (最大) | ≤2.5 dB |
| 極化による損失 | ≤0.5 dB |
| 返済損失 | ≥55 dB (コネクタ) |
| 規制について | ≥55 dB |
| 動作温度 | -40°C ~ +85°C |
| 貯蔵温度 | -40°C ~ +85°C |
| 繊維の種類 | 入力:2.0mmまたは3.0mm;出力:0.9mmピグテール |
| コネクタタイプ (入力/出力) | SC/APC,SC/UPC,LC/UPCまたは指定されている場合 |
メカニカル特性
- 標準的な19インチラック装着式で,前もって終了した出力コネクタ
- 簡単に清掃と検査するために取り外せるフロントパネル

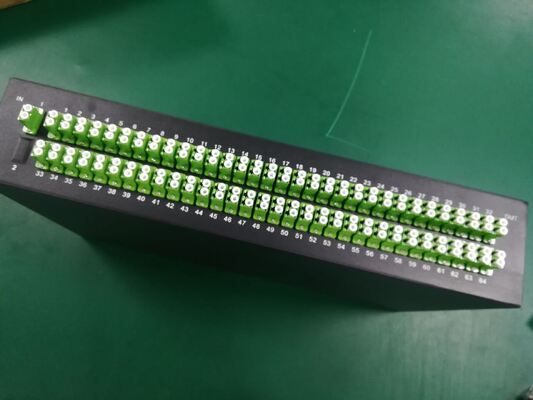

- 1から128までのポートの表示が明確である
- ファイバー管理のためのオプションのスプライストレイまたはファンアウトキット
主要 な 特徴
- ブロードバンド運用波長
- 低挿入損失
- 低偏振依存損失 (PDL)
- コンパクトなデザイン
- 優れたチャンネル間均一性
- 高度な信頼性と安定性
申請
- 電気通信ネットワーク
- PONシステム
- FTTH (家庭用ファイバー)
- CATV システム
- ビデオ送信
テクニカル仕様
性能パラメータ
| パラメータ | 価値 |
|---|---|
| 動作波長 (nm) | 1260 ~ 1650 |
| 繊維の種類 | ITU-T G657A1,G657A2 と G.652D |
| 最大温度安定性 (dB) | 0.5 (典型的には0.3) |
| 動作温度 (°C) | -40 ~ +85 |
| 保存温度 (°C) | -40 ~ +85 |
1*N スプリッタ性能
| タイプ | 1*2 | 1*4 | 1*8 | 1*16 | 1*32 | 1*64 |
|---|---|---|---|---|---|---|
| 最大挿入損失 (dB) | 3.9 | 7.2 | 10.3 | 13.5 | 16.8 | 20.3 |
| 最大均一性 (dB) | 0.8 | 0.8 | 0.8 | 1.0 | 1.5 | 2.0 |
| 最大PDL (dB) | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.5 |
2*N スプリッタ性能
| タイプ | 2*2 | 2*4 | 2*8 | 2*16 | 2*32 | 2*64 |
|---|---|---|---|---|---|---|
| 最大挿入損失 (dB) | 4.2 | 7.5 | 10.6 | 13.9 | 17.2 | 20.8 |
| 最大均一性 (dB) | 0.8 | 1.0 | 1.2 | 1.5 | 1.8 | 2.0 |
| 最大PDL (dB) | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.5 |
注:コンネクタを除く室温でのすべての測定.すべてのタイプの最小回帰損失: 55 dB.
よく 聞かれる 質問
製品に関するFAQ
Q1: 1*128 PLC スプリッタの目的は?
A1: 1 つの入力光信号を 128 つの同じ出力信号に分割します.大規模なFTTH/PONネットワーク (最大128人のユーザを対象とする1つのOLTポート) と CATV 光学配送システムで一般的に使用される.
Q2: 1*128 スプリッタの典型的な挿入損失は?
A2: 理論的な損失は約 21.0 dB です.追加損失とコネクタ損失を含む場合,挿入損失の総量は ≤ 23.0 dB (典型) で,業界標準では最大 ≤ 26.0 dB です.
Q3: このスプリッタは逆方向で使えますか?
A3: はい,PLCスプリッタは,消極的な相互装置です. 128の入力信号を1つの出力ファイバーに組み合わせることができます.しかし,組み合わせた損失は高く (≥21dB) 逆反射は制御する必要があります..
Q4:出力パネルにはどのようなコネクタタイプが利用可能ですか?
A4:標準オプションにはSC/APC (FTTHでは最も一般的),SC/UPC,LC/UPC,またはFC/APCが含まれます.お客様の要求に応じて特定のコネクタインターフェースを確認するために,当社に連絡してください.
Q5: このパネルにはどんなラックの高さ (U) が必要ですか?
A5:ラックの高さは設計とポート密度によって異なります. 1*128スプリッタは通常,2U,3Uまたは4Uの高さで提供されます.この特定のモデルの正確な寸法については,当社に連絡してください.
Q6:屋外キャビネットのスプリッターは温度にどれくらい安定していますか?
A6: この装置は -40°C から +85°C まで動作し,屋外のキャビネット,ヘッドエンドルーム,または温度制御されていない中央オフィスに適しています.
Q7: 内部にはスプリッターモジュールはいくつある? 1*16か1*32のカスケードモジュールですか?
A7: 1*128 スプリッタは,単一の高均一性PLCチップまたはより小さなモジュールのカスケードで実装できます. 特定の内部構成の詳細については,当社の販売チームに連絡してください.
Q8:保証期間は何ですか?
A8: 標準保証は1年で,製造上の欠陥の免費修理を伴う非人間的な欠陥をカバーします.
Q9: 批量注文前にサンプルを入手できますか?
A9: はい,サンプルを用意します. 接続器とファイバーの長さの要件を指定してください.
Q10: 高密度パネルの出力コネクタをどのように清潔にするか?
A10: 適切なアダプター (SC または LC) を備えたワンクリッククリーナーまたはカセットクリーナーを使用します.フロントパネルの設計により,隣接する繊維を乱さずに個々のクリーニングが可能になります.
会社に関する質問
Q1: 製造業者ですか?
A1:はい,私たちは中国シェンゼンに本社を置く製造業者であり,FTTHソリューション/データセンターソリューションプロバイダーです. 2000年に設立されました.
Q2:最低注文量はどのくらいですか?
A2: MOQ は 1 枚ですが,より大きな量はより競争力のある価格です.
Q3: FOB 価格も提供していますか?
A3:はい.我々は航空 (DHL,TNT,UPS,FEDEX) または海 (散貨) で出荷します.我々は,運送費用と配達時間を含むFOBの報定を提供します.
Q4:あなたの製品の品質は?
A4: 当社の生産は,CE,ISO,RoHS,CPR,ANATELの認証を受けたIECおよび欧州基準に従います.すべての製品は配達前に100%テストされています.
Q5: 配達時間はどれくらいですか?
A5: 量と製品種類によって異なります. ファイバージャンパー:最大5000枚で2-3営業日. 通常の製品の在庫を維持し,緊急注文を処理します.
Q6:あなたのパッケージは?

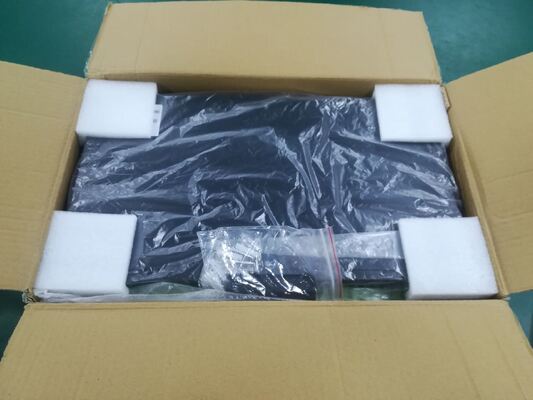

A6: 国際輸出標準のパッケージ 注文でオーダーメイドのロゴ印刷が可能です
Q7:OEM/ODMサービスを提供していますか?
A7:はい,すべての製品はOEM/ODMの注文を受け入れます.我々はNDAに署名することができます.
Q8: どうやって注文しますか?
A8: 1. 製品仕様と数量で問い合わせを送信します. 2. 配達時間表で引金を提供します. 3. 引金を確認しPIを受け取ります. 4. 支払後に生産を開始します. 5. 価格の変更を確認します.受取者情報を確認輸送後追跡番号を受け取る.
Q9: お支払い方法は?
A9:T/T,Western Union,PayPal,MoneyGram.大手注文:50%預金,出荷前に50%残高.
Q10: サンプルを依頼できますか?
A10: $10未満の製品には無料のサンプルが利用できます. 送料は発送前に購入者が支払います.
Q11: 価格マッチングの方針は?
A11: 同じ品質基準で市場でより良い価格を見つけたら,その価格に合わせることができます.
