製品の説明

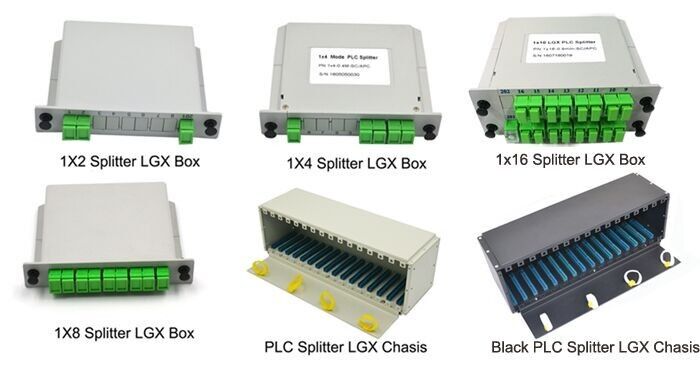

LGX ボックス PLC スプリッター – 1×2 ～ 2×64 の標準化されたフットプリント
ファイバー配線フレーム、光クロスコネクトキャビネット、ODF サラック用の SC/LC コネクタと互換性があります。
製品概要
LGX ボックスは、PLC 光スプリッタ用の標準化された金属/プラスチック ハウジングを提供し、1×2 ～ 2×64 の分割比をカバーします。特定の要件を満たすために、SC または LC コネクタ (シンプレックス/デュプレックス) を使用できます。
パッケージ寸法と分割比
標準 LGX ボックスの寸法 (長さ × 幅 × 高さ、mm):
| 分割比率 | コネクタの種類 | 長さ×幅×高さ(mm) |
|---|---|---|
| 1×2 | SC/LC | 130×100×25 |
| 1×4 | SC/LC | 130×100×25 |
| 1×8 | SC/LC | 130×100×25 |
| 1×16 | SC/LC | 130×100×50 |
| 1×32 | LC | 130×100×50 |
| 1×32 | SC | 130×100×102または267×100×50 |
| 1×64 | LC | 130×180×102 |
| 1×64 | SC | 130×100×205 |
| 2×2 | SC/LC | 130×100×25 |
| 2×4 | SC/LC | 130×100×25 |
| 2×8 | SC/LC | 130×100×25 |
| 2×16 | SC/LC | 130×100×50 |
| 2×32 | LC | 130×100×50 |
| 2×32 | SC | 130×100×102 |
| 2×64 | LC | 130×100×50 |
注:
• 寸法は裸のハウジングの一般的なものです。内部ファイバー配線により若干の差異が生じる場合があります。
• 1×32 SC バージョンの場合、異なるラックまたはトレイの深さに適合する 2 つの外形寸法が利用可能
• すべての LGX ボックスには、主流の ODF トレイと互換性のある標準取り付け穴が付いています。
• 寸法は裸のハウジングの一般的なものです。内部ファイバー配線により若干の差異が生じる場合があります。
• 1×32 SC バージョンの場合、異なるラックまたはトレイの深さに適合する 2 つの外形寸法が利用可能
• すべての LGX ボックスには、主流の ODF トレイと互換性のある標準取り付け穴が付いています。
測定された光学性能
1×4、1×8、および1×16シングルモードPLCスプリッタの工場測定データ：

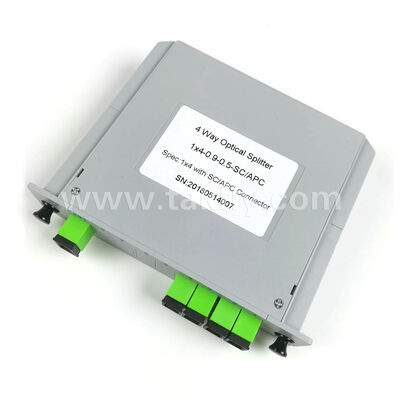

1×4 シングルモード PLC スプリッター
| 動作波長 | 1260～1650nm |
| 部品番号 | 1x4-PLC-0-9-0.5-SA |
| ファイバーの種類 | G.657A Φ0.9mmルースチューブ付 |
| コネクタの種類 | SC/APC |
| 動作温度 | -40℃～+85℃ |
| 挿入損失 | 最大7.2dB |
| PDL | 最大0.2dB |
| リターンロス | ≧55dB |
1×8 シングルモード PLC スプリッター
| 動作波長 | 1260～1650nm |
| 部品番号 | 1x8-PLC-0.9-0.5-SA |
| ファイバーの種類 | G.657A Φ0.9mmルースチューブ付 |
| コネクタの種類 | SC/APC |
| 動作温度 | -40℃～+85℃ |
| 挿入損失 | 最大10.5dB |
| PDL | 最大0.2dB |
| リターンロス | >55dB |

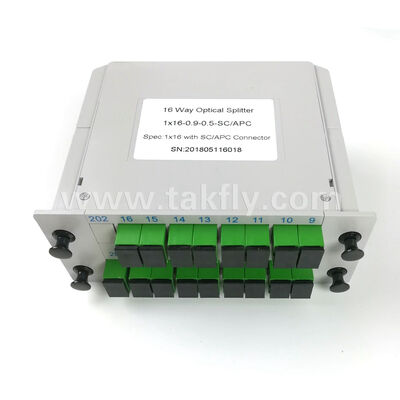

1×16 シングルモード PLC スプリッター
| 動作波長 | 1260～1650nm |
| 部品番号 | 1-16-PLC-0.9-0.5-SA |
| ファイバーの種類 | G.657A Φ0.9mmルースチューブ付 |
| コネクタの種類 | SC/APC |
| 動作温度 | -40℃～+85℃ |
| 挿入損失 | 最大13.0dB |
| PDL | 最大0.25dB |
| リターンロス | ≧55dB |
材料および環境仕様
- ハウジング材質:冷間圧延鋼板（黒色塗装）または難燃性ABS（オプション）
- ファイバーの種類:G.657A1 / G.652D (曲げに敏感ではない使用可能)
- コネクタ:SC/APC、SC/UPC、LC/APC、LC/UPC（注文時に指定）
- ピグテールの長さ:標準0.5m / 1.0m / 1.5m、カスタマイズ可能
- 動作温度:-40℃～+85℃
- 保管温度:-40℃～+85℃
- 湿度:≤95% (結露なきこと)
代表的な用途
- ODFサラック統合- 19 インチ LGX パッチパネルとの直接スライドイン互換性
- 光クロスコネクトキャビネット- 屋外 FTTx ノードでの高ポート数の分割
- データセンター- 高密度繊維分布
- CATV ヘッドエンド- ブロードキャスト信号の分割
カスタマイズオプション
- コネクタの種類と研磨 (APC/UPC)
- ピグテールの長さとファイバーの色
- ファイバータイプ (G.657A2、OM3 マルチモード)
- ハウジングの色とシルクスクリーンのラベル
よくある質問
製品に関するよくある質問
Q1: 1×128 PLC スプリッターの目的は何ですか?
A1: 1 つの入力光信号を 128 の等しいパワーの出力信号に分割します。大規模なFTTH/PONネットワークやCATV光配信システムでよく使われています。
Q2: 1×128 スプリッタの標準的な挿入損失はどれくらいですか?
A2: 理論上の損失は約21.0dBです。業界標準によると、総挿入損失は 23.0 dB 以下 (標準値)、最大 26.0 dB 以下です。
Q3: このスプリッターは逆に使用できますか?
A3: はい、PLC スプリッターは受動的相反デバイスです。 128 個の入力信号を 1 本の出力ファイバーに結合できますが、結合損失が高くなる (≥21 dB) ことに注意してください。
Q4: 出力パネルに使用できるコネクタの種類は何ですか?
A4: 標準オプションには、SC/APC (FTTH で最も一般的)、SC/UPC、LC/UPC、または FC/APC が含まれます。特定のコネクタ インターフェイスを確認するには、お問い合わせください。
Q5: このパネルにはどのラック高さ (U) が必要ですか?
A5: ラックの高さは設計とポート密度によって異なります。 1×128 スプリッターは通常、2U、3U、または 4U の高さで提供されます。正確な寸法についてはお問い合わせください。
Q6: 屋外キャビネット内のスプリッターの温度安定性はどの程度ですか?
A6: このデバイスは -40℃ ～ +85℃ で動作するため、屋外キャビネット、ヘッドエンド ルーム、または温度管理されていない中央オフィスに適しています。
Q7: スプリッターモジュールは何個入っていますか?カスケード接続された 1×16 モジュールまたは 1×32 モジュールですか?
A7: 1×128 スプリッタは、単一の高均一 PLC チップで、または小さなモジュールをカスケード接続することで実装できます。特定の内部構成の詳細については、当社の営業チームにお問い合わせください。
Q8: 保証期間は何ですか?
A8: 標準保証は 1 年間で、人為的以外の欠陥は製造上の欠陥に対する無償修理でカバーされます。
Q9: 大量注文する前にサンプルを入手できますか?
A9: はい、サンプルを提供しています。コネクタとファイバーの長さの要件を指定してください。
Q10: 高密度パネルの出力コネクタを掃除するにはどうすればよいですか?
A10: 適切なアダプター (SC または LC) を備えたワンクリック クリーナーまたはカセット クリーナーを使用してください。フロントパネルの設計により、隣接するファイバーを邪魔することなく個別にクリーニングできます。
