詳細情報 |
|||
| ハイライト: | ラックマウント光ファイバーPLCスプリッタ,1x16光ファイバースプリッタ,保証付きPLCスプリッタ |
||
|---|---|---|---|
製品の説明

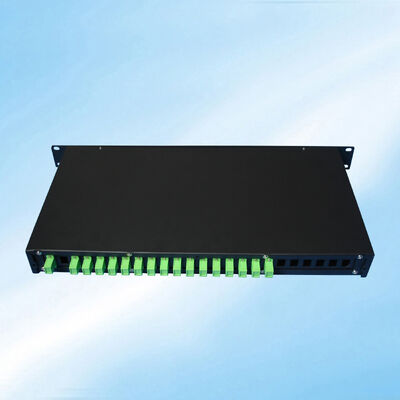

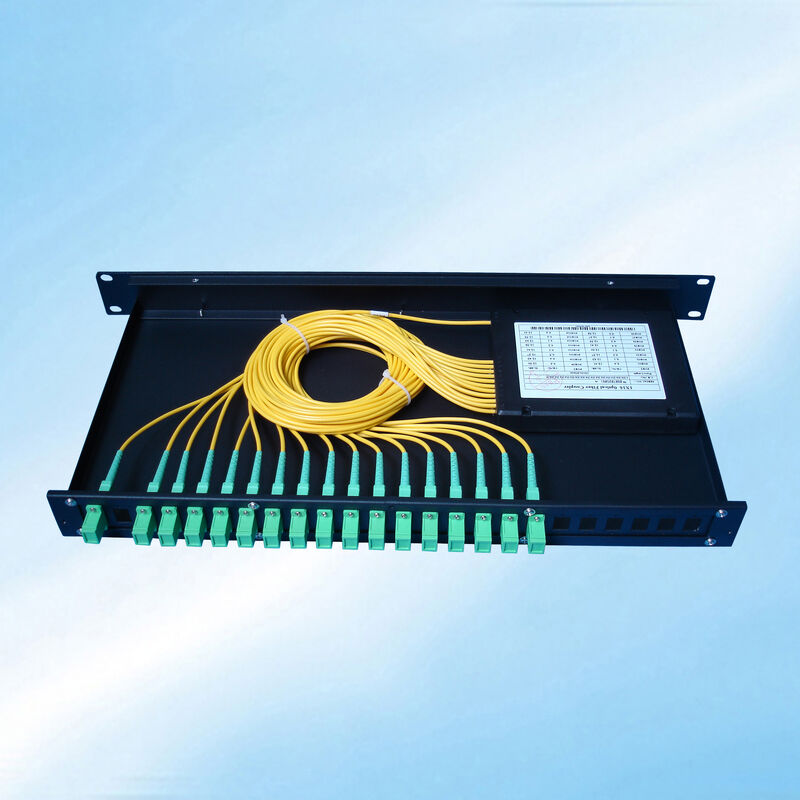

1X16 ラックマウント光ファイバー PLC スプリッター
製品概要
ラックマウント PLC (平面光波回路) スプリッターは、統合石英基板技術に基づいた配電デバイスです。シングルモード PLC 1×N および 2×N スプリッタは、光信号を 1 つまたは 2 つの入力から複数の出力に均一に分割し、逆に動作して複数の信号を 1 つまたは 2 つのファイバに結合することもできます。
主な特長
- ブロードバンド動作波長
- 低い挿入損失
- 低い偏波依存損失 (PDL)
- コンパクトなデザイン
- 優れたチャネル間の均一性
- 高い信頼性と安定性
アプリケーション
- 電気通信ネットワーク
- PONシステム
- FTTH (ファイバー・トゥ・ザ・ホーム)
- CATVシステム
- ビデオ送信
技術仕様
パフォーマンスパラメータ
| パラメータ | 価値 |
|---|---|
| 動作波長 (nm) | 1260～1650 |
| ファイバーの種類 | ITU-T G657A1、G657A2、および G.652D |
| 最大。温度安定性 (dB) | 0.5 (通常 0.3) |
| 動作温度(℃) | -40～+85 |
| 保管温度 (°C) | -40～+85 |
1×N スプリッターの性能
| タイプ | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 |
|---|---|---|---|---|---|---|
| 最大。挿入損失 (dB) | 3.9 | 7.2 | 10.3 | 13.5 | 16.8 | 20.3 |
| 最大。均一性 (dB) | 0.8 | 0.8 | 0.8 | 1.0 | 1.5 | 2.0 |
| 最大。 PDL (dB) | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.5 |
2×N スプリッターの性能
| タイプ | 2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 |
|---|---|---|---|---|---|---|
| 最大。挿入損失 (dB) | 4.2 | 7.5 | 10.6 | 13.9 | 17.2 | 20.8 |
| 最大。均一性 (dB) | 0.8 | 1.0 | 1.2 | 1.5 | 1.8 | 2.0 |
| 最大。 PDL (dB) | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.5 |
注: すべての測定は室温で行われ、コネクタは含まれていません。最小反射損失: すべてのタイプで 55 dB。
梱包寸法
1×Nスプリッターパッケージ
| パッケージの種類 | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 |
|---|---|---|---|---|---|---|
| ベーシックメタルボックス(L×W×H mm) | 40×4×4 | 40×4×4 | 40×4×4 | 50×7×4 | 60×7×4 | 60×12×4 |
| ミニモジュールメタルボックス(mm) | 60×7×4 | 60×7×4 | 60×7×4 | 60×12×4 | 80×20×6 | 100×40×6 |
| モジュールプラスチックボックス(mm) | 100×80×10 | 100×80×10 | 100×80×10 | 120×80×18 | 120×80×18 | 140×115×18 |
| ラックマウント (mm) | 483×250×44.5 | 483×250×89 | ||||
2×Nスプリッターパッケージ
| パッケージの種類 | 2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 |
|---|---|---|---|---|---|---|
| ベーシックメタルボックス(L×W×H mm) | 60×7×4 | 60×7×4 | 60×7×4 | 60×7×4 | 60×7×4 | 80×12×4 |
| ミニモジュールメタルボックス(mm) | 70×7×4 | 70×7×4 | 70×7×4 | 80×12×4 | 80×20×6 | 100×40×6 |
| モジュールプラスチックボックス(mm) | 100×80×10 | 100×80×10 | 100×80×10 | 120×80×18 | 120×80×18 | 140×115×18 |
| ラックマウント (mm) | 483×250×44.5 | 483×250×89 | ||||
よくある質問
Q: メーカーですか?
A: はい、当社は2000年に設立された中国深センに拠点を置くメーカー兼FTTHソリューション/データセンタートータルソリューションプロバイダーです。
Q: MOQはいくらですか?
A: MOQ は 1 個ですが、数量が増えると価格競争力が高まります。
Q: FOB価格を見積もることはできますか?
A: はい。大量の場合は航空 (DHL、TNT、UPS、FEDEX) または船便で配送します。お客様の詳細な要件に基づいて、運賃とリードタイムを含むお見積もりを提供します。
Q：品質はどうですか？
A: 当社の製造は、CE、ISO、RoHS、CPR、および ANATEL 認証を取得した IEC および欧州規格に従っています。すべての製品は出荷前に 100% テストされています。
Q: リードタイムはどれくらいですか?
A: 数量と製品の種類によって異なります。光ファイバーパッチコード: 5,000 本までは 2 ～ 3 営業日。定番商品も取り揃えておりますので、急なご注文にも対応いたします。
Q: 保証は何ですか?
A: パッチコードは 1 年間保証されます (人為的損傷以外)。人為的損傷の場合は、お客様の送料負担にて無料修理をさせていただきます。
Q: 梱包は何ですか?
A: 国際輸出標準パッケージ。ご要望に応じてカスタムロゴ印刷も可能です。
Q: OEM/ODMを提供できますか?
A: はい、すべての製品は OEM/ODM を受け入れます。機密保持契約を締結することができます。
Q: サンプルをもらえますか?
A: 10 ドル未満の製品には無料サンプルが用意されています。購入者は配達前に運賃を支払います。
Q: どうやって注文すればいいですか？
A: 1. 製品の仕様と数量をお問い合わせください。 2. リードタイム付きの見積りを提供します。 3. 見積書を確認し、PI を受け取ります。 4. ご入金確認後、製作開始となります。 5.荷受人の詳細を確認します。 6.配達後に追跡番号を受け取ります。
Q: 支払い期間は何ですか?
A: T/T、ウェスタンユニオン、ペイパル、マネーグラム。高額の場合: 50% のデポジット、配達前に 50% の残高。
同じ品質基準で、他でより良い価格設定を見つけた場合、TAKFLY がそれに匹敵します。当社のチームは、光ファイバー業界で 3 年以上の経験を活かし、専門的な製品サポートを提供します。
