製品の説明

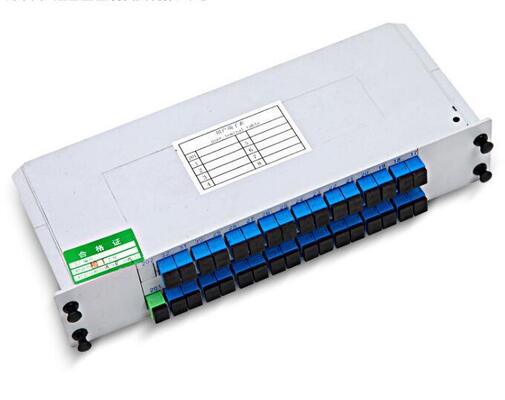

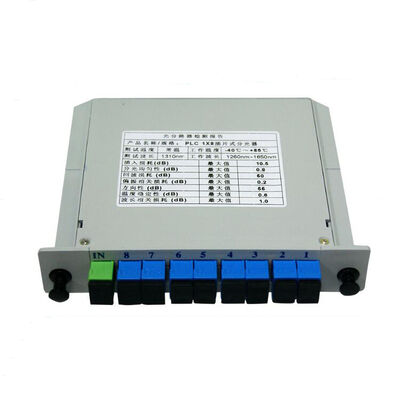

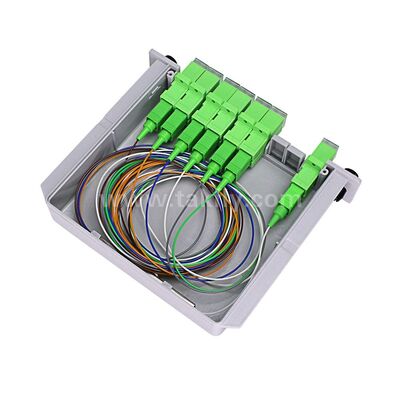

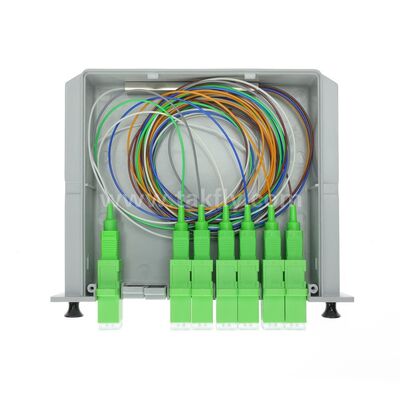

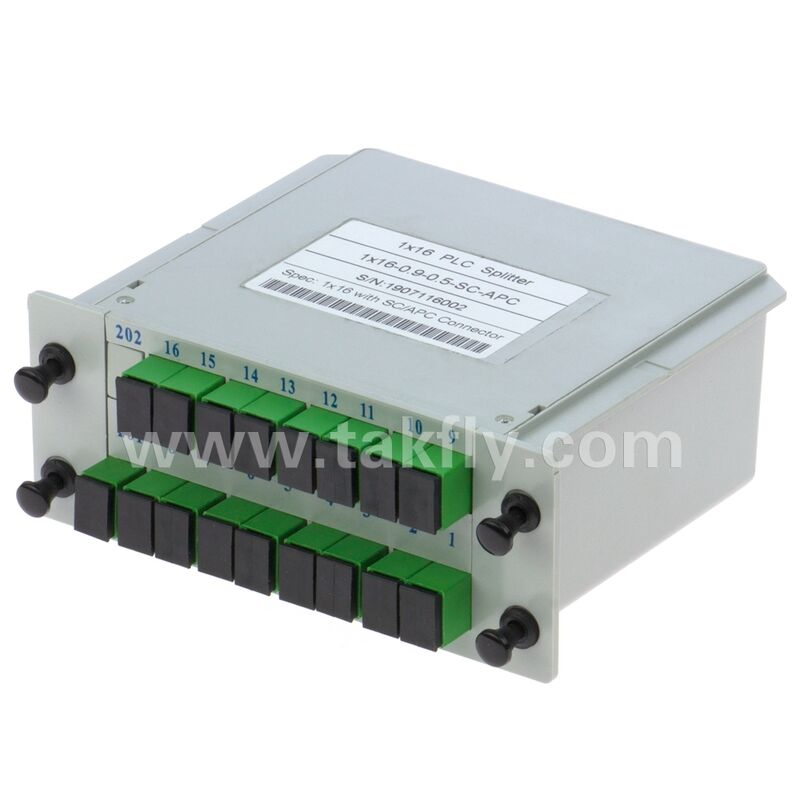

データセンターテレコムFTTx用光ファイバPLCスプリッタLGXシングルモードG657A SC APC/UPC
PLC スプリッターの概要
PLC スプリッタは、石英基板材料と平面光導波路技術に基づいた光パワー等化製品です。主にパッシブ光ネットワーク (PON) システムにおける光信号の結合と分配に使用されます。これは、光ネットワークにおける最も重要な受動部品の 1 つです。
TAKFLY は、お客様の多様な要件を満たすために、1xN、2xN などの複数の構成の PLC 光スプリッタを提供します。
アプリケーション
LGX PLC 光スプリッタには、波長の影響を受けない、高い安定性、均一な分割などの利点があります。これは光ネットワークで最も重要な受動デバイスの 1 つであり、以下の分野で広く使用されています。
- MAN (メトロポリタン エリア ネットワーク)
- LAN（ローカルエリアネットワーク）
- FTTx システム
厳選された高品質フェルール
高品質のフェルール、プロの研磨技術、光端面の正確なマッチングにより、より安定した伝送と効率的な接続を実現します。
パフォーマンスの特徴
TAKFLY の PLC 光スプリッタ モジュールは、優れたパフォーマンス パラメータを提供します。 PLC 光スプリッタは波長の影響を受けず、1260 ～ 1650 nm のフルバンド信号伝送をサポートします。
技術的パラメータ
1xN構成
| アイテム | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 | 1×128 |
|---|---|---|---|---|---|---|---|
| ファイバーの種類 | G657A | ||||||
| 使用波長 | 1260nm～1650nm | ||||||
| 標準挿入損失 (dB) | ≤4.4 | ≤7.7 | ≤10.8 | ≤14.0 | ≤17.3 | ≤20.8 | ≤24.0 |
| P グレードの挿入損失 (dB) | ≤4.0 | ≤7.4 | ≤10.5 | ≤13.8 | ≤17.0 | ≤20.4 | ≤23.7 |
| 均一性 (dB) | ≤0.6 | ≤0.8 | ≤0.8 | ≤1.0 | ≤1.5 | ≤2.0 | ≤2.0 |
| PDL (dB) | ≤0.2 | ≤0.2 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.4 | ≤0.5 |
| 波長依存損失 (dB) | ≤0.6 | ≤0.8 | ≤0.8 | ≤1.0 | ≤1.5 | ≤2.0 | ≤2.0 |
| リターンロス (dB) | 50以上 | ||||||
| 指向性 (dB) | ≥55 | ||||||
| 動作温度 | -40℃～+85℃ | ||||||
2xN構成
| アイテム | 2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 | 2×128 |
|---|---|---|---|---|---|---|---|
| ファイバーの種類 | G657A | ||||||
| 使用波長 | 1260nm～1650nm | ||||||
| 標準挿入損失 (dB) | ≤4.4 | ≤8.0 | ≤11.0 | ≤14.6 | ≤17.8 | ≤21.0 | ≤24.4 |
| P グレードの挿入損失 (dB) | ≤4.2 | ≤7.7 | ≤10.8 | ≤14.1 | ≤17.4 | ≤20.7 | ≤24.0 |
| 均一性 (dB) | ≤0.8 | ≤1.0 | ≤1.2 | ≤1.5 | ≤1.8 | ≤2.0 | ≤3.0 |
| PDL (dB) | ≤0.2 | ≤0.2 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.4 | ≤0.5 |
| 波長依存損失 (dB) | ≤0.8 | ≤1.0 | ≤1.2 | ≤1.5 | ≤1.8 | ≤2.0 | ≤3.0 |
| リターンロス (dB) | 50以上 | ||||||
| 指向性 (dB) | ≥55 | ||||||
| 動作温度 | -40℃～+85℃ | ||||||
