製品の説明
マイクロ光ファイバー室内ケーブル GJFH-24-288
製品概要
マイクロ光ファイバー室内ケーブル GJFH-24-288
製品アプリケーション
- 光ファイバーアクティブ接続ジャンパーまたはテールファイバー
- データセンターや屋内通信ネットワークのロケーションのルーティングとパッチ
- 機器と通信機器の相互接続
製品特性
- 覆い た 繊維 は 簡単に 剥がれ ます
- アラミド繊維で強化された要素は,優れた抗張性を提供します.
- 外径が小さい多核番号
- 動作温度範囲内での低誘導衰弱で良い阻燃性能
光学パラメータと特性
単モードファイバーの仕様
| 繊維タイプ | G652D (1310/1550nm) | G657A1 (1310/1550nm) | G657A2 (1310/1550nm) | G657B3 (1310/1550nm) |
|---|---|---|---|---|
| 弱さ (dB) | 典型的な:0.36/0.22 最大は0.5/0.4 |
典型的な:0.36/0.22 最大は0.5/0.4 |
典型的な:0.36/0.22 最大は0.5/0.4 |
典型的な:0.36/0.22 最大は0.5/0.4 |
| ゼロ分散斜面 | ≤0.091ps/km*nm2 | ≤0.092ps/km*nm2 | ≤0.092ps/km*nm2 | ≤0.092ps/km*nm2 |
| 分散は1285~1340nm | -3.5 -3.5ps/km | -3.5 -3.5ps/km | -3.5 -3.5ps/km | -3.5 -3.5ps/km |
| モードフィールド 直径 ((@1310nm) | 9.1±0.4 μm | 80.8±0.4 マイクロン | 80.8±0.4 マイクロン | 80.8±0.4 マイクロン |
| カットオフ波長ケーブル | ≤1260 nm | ≤1260 nm | ≤1260 nm | ≤1260 nm |
| ミニベンド半径 | 16mm | 10mm | 7.5mm | 5.0 mm |
| カーディング直径 (μm) | 125±1.0μm | 125±1.0μm | 125±1.0μm | 125±1.0μm |
多モードファイバー仕様
| 繊維タイプ | 62.5/125 μm (850/1300nm) | 50/125 μm (850/1300nm) | BIOM2+ (850/1300nm) | BIOM3 (850/1300nm) | BIOM4 (850/1300nm) | BIOM5 (850/953nm/1300nm) |
|---|---|---|---|---|---|---|
| 弱さ (dB) | 典型的には3.0/1.0 最大3.5/1.5 |
典型的には3.0/1.0 最大3.5/1.5 |
典型的には3.0/1.0 最大3.5/1.5 |
典型的には3.0/1.0 最大3.5/1.5 |
典型的には3.0/1.0 最大3.5/1.5 |
典型的には3.0/1.0 最大3.5/1.5 |
| 帯域幅 (MHz*km) | ≥200/≥500 | ≥400/≥500 | ≥700/500 | ≥1500/500 | ≥3500/500 | ≥3500/1850/500 |
| 効果的なモダル帯域幅 | オーケストラ | オーケストラ | ≥950/--- | ≥2000/---- | ≥4700/---- | ≥4700/2470 |
| 10 ギガビット イーサネット SX (M) | ほら... | ほら... | ≤150/---- | ≤300/---- | ≤550/---- | |
| 40GBASE-SR4/100GBASE-SR10 | ほら... | ほら... | ほら... | 140/---- | 170/---- | 200M/----/---- オーケー |
| ミニベンド半径 | 30 | 30 | 7.5 | 7.5 | 7.5 | 7.5 |
| カーディング直径 (μm) | 125±1で0 | 125±1で0 | 125±1で0 | 125±1で0 | 125±1で0 | 125±1で0 |

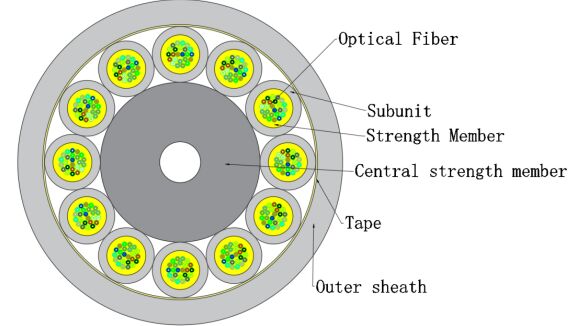

製品構造
| ポイント | 記述 |
|---|---|
| 光ファイバー |
繊維数:24-48 50-72 74-96 98-288 オーケー,いいですか? 色:クロマトグラフィック |
| サブユニット/フィラー |
カウント:4 6 8 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 12 について について 材料:LSZH |
| フォースメンバー |
材料:アラミド繊維 色:顧客の要求や繊維の種類によって 直径:3.0±0.1mm 厚さ:0.5±0.05mm |
| 中央力帯 | 材料:FRPとシールド |
| オーターシート |
材料:LSZH 色:顧客の要求や繊維の種類によって |
| パッケージ層 |
材料:テープ 直径:90.0±0.3 11.2±0.4 13.5±0.5 17.5±0.5ミリ |
メカニカル・環境特性
| ポイント | 記述 |
|---|---|
| 張力強度 | 短期: 150N 長期:50N |
| 圧縮抵抗性 | 短距離:500N/100mm 長距離:100N/100mm |
| 温度範囲 | -20°Cから+60°C |
| 曲がり半径 | ダイナミック: ≥20D 静的: ≥10D |
梱包と配送
- パッケージ:木製のドラムの保護 顧客や会社の要求に応じて
- 配達期間:標準ホイール長さ:0.5-2.0 km または顧客の要求に応じて
ケーブルのマーク
- インクジェット印刷によって各メートルにケーブルマーカー
- 製造年
- ケーブルの種類
- 繊維数
- ケーブルの長さ
- そしてこれからも
- 顧客または当社の要求に応じて
製品画像
なぜTAKFLY を 選ぶ の か
- 繊維光学製品の製造経験26年以上
- 3年以上経験を持つ 450人以上の組立作業員
- 革新に専念した10人以上のR&Dエンジニア
- 16 ドイツから輸入された注射機と生産ライン
- OTDR,3D,VFL,IL&RL試験機器を含む30以上の試験機器
- 総合的な試験機器: 張力強度試験機, 圧縮抵抗試験機, 電源計試験機, 光チェック機
- OEMのブランドが認められる
- グローバル展示会参加:OFC,ECOC,CommunicAsia,NETCOM,AFRICACOM,SVIAZ ICT,CommunicIndonesia,グローバルソース電子展
品質管理
- 生産前の原材料の現場検査
- 各個別のプロセスの後,完全な検査
- 全面的な半完成品の検査
- 梱包前に完成品の完全な検査
- 発送前の現場検査
配達情報
- サンプル:1-3 営業日
- 大量生産の注文:3~7 営業日
- パッケージ:プラスチック袋,紙箱,パレット
