FTTH マイクロ光ファイバー屋内ケーブル GJFH 24-288 コア |データセンターやネットワークシステム向け
商品の詳細:
| 起源の場所: | 中国、深Shenzhen |
| ブランド名: | DF/OEM/Nuetral |
| 証明: | CE/ROHS/REACH/ISO9001/ISO14001 |
| モデル番号: | FTTH マイクロ光ファイバー屋内ケーブル GJFH 24-288 コア|データセンターやネットワークシステム向け |
お支払配送条件:
| 最小注文数量: | 交渉可能 |
|---|---|
| 価格: | negotiable denpend on QTY |
| パッケージの詳細: | ブリスターボックス+カートン |
| 受渡し時間: | 5~9 営業日 QTY に依存する |
| 支払条件: | ウェスタンユニオン、T/T、/Paypal |
| 供給の能力: | 1000pcs/日 |
|
詳細情報 |
|||
| 製品名: | FTTH マイクロ光ファイバー屋内ケーブル GJFH 24-288 コア |データセンターやネットワークシステム向け | SM 減衰: | 標準 0.36/0.22 |
|---|---|---|---|
| クラッド径(μm): | 125±1.0 | MM減衰: | 通常 3.0/1.0 |
| 光ファイバーのファイバー数: | 24-288℃ | 緩い管色: | クロマトグラフィー |
| シース材質: | LSZH | シース直径: | 3.0±0.1mm |
| 温度範囲: | -20℃～+60℃ | 保証: | 5年間、永久保守 |
| 製品名: | コーニング、YOFC、OFS、ドラカ | ||
| ハイライト: | マイクロ光ファイバーケーブル GJFH-24-288,屋内光ファイバーケーブル GJFH,光ファイバーケーブル 288コア |
||
製品の説明
FTTHマイクロ光ファイバー屋内ケーブルGJFH 24-288コア | データセンターおよびネットワークシステム用
マイクロ光ファイバー屋内ケーブルGJFH概要
マイクロ光ファイバー屋内ケーブルGJFH-24-288
マイクロ光ファイバー屋内ケーブルGJFHアプリケーション
- 光ファイバーアクティブ接続ジャンパーまたはテールドファイバー
- データセンターおよび屋内通信ネットワーク場所のルーティングとパッチング
- 機器および通信機器の相互接続
マイクロ光ファイバー屋内ケーブルGJFH特性
- コーティングされたファイバーは剥がしやすい
- アラミドヤーン強化エレメントは優れた引張強度を提供
- 小径でマルチコア数
- 動作温度範囲内で低誘起減衰を持つ良好な難燃性能
光パラメータと特性
シングルモードファイバー仕様
| ファイバータイプ | G652D (1310/1550nm) | G657A1 (1310/1550nm) | G657A2 (1310/1550nm) | G657B3 (1310/1550nm) |
|---|---|---|---|---|
| 減衰 (dB) | 標準: 0.36/0.22 最大: 0.5/0.4 |
標準: 0.36/0.22 最大: 0.5/0.4 |
標準: 0.36/0.22 最大: 0.5/0.4 |
標準: 0.36/0.22 最大: 0.5/0.4 |
| ゼロ分散スロープ | ≤0.091 ps/km*nm² | ≤0.092 ps/km*nm² | ≤0.092 ps/km*nm² | ≤0.092 ps/km*nm² |
| 分散(1285～1340nm) | -3.5 - 3.5ps/(nm*km) | -3.5 - 3.5ps/(nm*km) | -3.5 - 3.5ps/(nm*km) | -3.5 - 3.5ps/(nm*km) |
| モードフィールド径(@1310nm) | 9.1±0.4 μm | 8.8±0.4 μm | 8.8±0.4 μm | 8.8±0.4 μm |
| カットオフ波長ケーブル(nm) | ≤1260 nm | ≤1260 nm | ≤1260 nm | ≤1260 nm |
| 最小曲げ半径(mm) | 16 mm | 10 mm | 7.5 mm | 5.0 mm |
| クラッド径(μm) | 125±1.0μm | 125±1.0μm | 125±1.0μm | 125±1.0μm |
マルチモードファイバー仕様
| ファイバータイプ | 62.5/125 μm (850/1300nm) | 50/125 μm (850/1300nm) | BIOM2+ (850/1300nm) | BIOM3 (850/1300nm) | BIOM4 (850/1300nm) | BIOM5 (850/953nm/1300nm) |
|---|---|---|---|---|---|---|
| 減衰 (dB) | 標準: 3.0/1.0 最大: 3.5/1.5 |
標準: 3.0/1.0 最大: 3.5/1.5 |
標準: 3.0/1.0 最大: 3.5/1.5 |
標準: 3.0/1.0 最大: 3.5/1.5 |
標準: 3.0/1.0 最大: 3.5/1.5 |
標準: 3.0/1.0 最大: 3.5/1.5 |
| 帯域幅(MHz*km) | ≥200/≥500 | ≥400/≥500 | ≥700/500 | ≥1500/500 | ≥3500/500 | ≥3500/1850/500 |
| 実効モード帯域幅 | ----/---- | ----/---- | ≥950/---- | ≥2000/---- | ≥4700/---- | ≥4700/2470 |
| 10ギガビットイーサネットSX (M) | ---- | ---- | ≤150/---- | ≤300/---- | ≤550/---- | |
| 40GBASE-SR4/100GBASE-SR10 | ---- | ---- | ---- | 140/---- | 170/---- | 200M/----/---- |
| 最小曲げ半径(mm) | 30 | 30 | 7.5 | 7.5 | 7.5 | 7.5 |
| クラッド径(μm) | 125±1.0 | 125±1.0 | 125±1.0 | 125±1.0 | 125±1.0 | 125±1.0 |

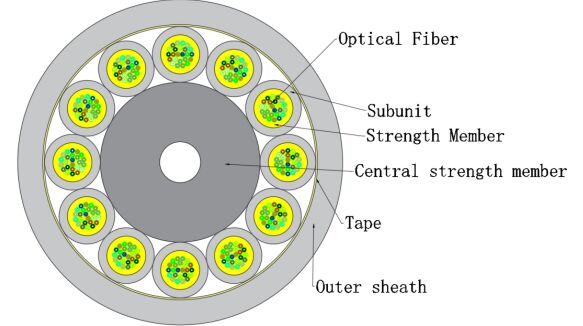

マイクロ光ファイバー屋内ケーブルGJFH構造
| 項目 | 説明 |
|---|---|
| 光ファイバー | ファイバー数: 24-48 | 50-72 | 74-96 | 98-288 色: クロマチック |
| サブユニット/フィラー | 数: 4 | 6 | 8 | 12 材質: LSZH |
| 強度部材 | 材質: アラミドヤーン 色:顧客の要件またはファイバータイプによる 直径: 3.0±0.1 mm 厚さ: 0.5±0.05 mm |
| 中央強度部材 | 材質: FRP & シース |
| 外側シース | 材質: LSZH 色:顧客の要件またはファイバータイプによる |
| parcel layer | 材質: テープ 直径: 9.0±0.3 | 11.2±0.4 | 13.5±0.5 | 17.5±0.5 mm |
機械的および環境的特性
| 項目 | 説明 |
|---|---|
| 引張強度 | 短時間: 150N 長時間: 50N |
| 圧縮強度 | 短時間: 500N/100mm 長時間: 100N/100mm |
| 温度範囲 | -20℃～+60℃ |
| 曲げ半径 | 動的: ≥20D 静的: ≥10D |
梱包と配送
- 梱包: 木製ドラム保護。顧客または当社要求による。
- 配送長: 標準リール長: 0.5-2.0 km または顧客要求による。
ケーブルマーキング
- インクジェット印刷による1メートルごとのケーブルマーカー
- 製造年
- ケーブルタイプ
- ファイバー数
- ケーブル長
- その他
- 顧客または当社要求による
マイクロ光ファイバー屋内ケーブルGJFH画像
TAKFLYを選ぶ理由
- 光ファイバー製品の26年以上の製造経験
- 3年以上の経験を持つ450人以上の組立作業員
- イノベーションに特化した10人以上のR&Dエンジニア
- 16台のドイツ製射出成形機と生産ライン
- OTDR、3D、VFL、IL&RLテスト機器を含む30台以上のテスト機器
- 包括的なテスト機器: 引張強度試験機、圧縮強度試験機、パワーメーター試験機、ライトチェッカー
- OEMブランド対応
- グローバル展示会参加: OFC、ECOC、CommunicAsia、NETCOM、AFRICACOM、SVIAZ ICT、CommunicIndonesia、Global Source Electronic Exhibition
品質管理
- 生産前の原材料スポットチェック
- 各工程ごとの全数検査
- 包括的な半製品検査
- 梱包前の完成品全数検査
- 出荷前スポットチェック
配送情報
- サンプル: 1～3営業日
- 量産注文: 3～7営業日
- 梱包:ご要望に応じてプラスチックバッグ、カートン、パレットをご用意
