データセンター用極細光ファイバ屋内ケーブル GJFH-24-288
商品の詳細:
| 起源の場所: | 中国、深Shenzhen |
| ブランド名: | DF/OEM/Nuetral |
| 証明: | CE/ROHS/REACH/ISO9001/ISO14001 |
| モデル番号: | GJFH-24-288 |
お支払配送条件:
| 最小注文数量: | 交渉可能 |
|---|---|
| 価格: | negotiable denpend on QTY |
| パッケージの詳細: | ブリスターボックス+カートン |
| 受渡し時間: | 5~9 営業日 QTY に依存する |
| 支払条件: | ウェスタンユニオン,T/T,MoneyGram/Paypal |
| 供給の能力: | 1000pcs/日 |
|
詳細情報 |
|||
| 製品名: | 極細光ファイバ屋内ケーブル GJFH-24-288 | SM 減衰: | 標準 0.36/0.22 |
|---|---|---|---|
| クラッド径(μm): | 125±1.0 | MM減衰: | 通常 3.0/1.0 |
| 光ファイバーのファイバー数: | 24-288℃ | 緩い管色: | クロマトグラフィー |
| シース材質: | LSZH | シース直径: | 3.0±0.1mm |
| 温度範囲: | -20℃～+60℃ | 保証: | 5年間、永久保守 |
| ファイバーブランド: | コーニング,YOFC,OFS,ドラカ | 製品名: | 極細光ファイバ屋内ケーブル GJFH-24-288 |
| SM 減衰: | 標準 0.36/0.22 | クラッド径(μm): | 125±1.0 |
| MM減衰: | 通常 3.0/1.0 | 光ファイバーのファイバー数: | 24-288℃ |
| 緩い管色: | クロマトグラフィー | シース材質: | LSZH |
| シース直径: | 3.0±0.1mm | 温度範囲: | -20℃～+60℃ |
| 保証: | 5年間、永久保守 | ファイバーブランド: | コーニング,YOFC,OFS,ドラカ |
| ハイライト: | マイクロ光ファイバーケーブル GJFH-24-288,室内用光ファイバーケーブル 288コア,保証付きのGJFHファイバーケーブル |
||
製品の説明
マイクロ光ファイバー屋内ケーブル GJFH-24-288
製品概要
マイクロ光ファイバー屋内ケーブル GJFH-24-288は、優れた信頼性と柔軟性を備えた高性能屋内光ファイバーアプリケーション向けに設計されています。
用途
- 光ファイバーアクティブ接続ジャンパーまたはテールファイバー
- データセンターおよび屋内通信ネットワーク場所のルーティングとパッチング
- 機器と通信機器の相互接続
製品の特徴
- コーティングされたファイバーは剥がしやすい
- アラミドヤーン強化エレメントは優れた引張強度を提供します
- 小径の外径を持つマルチコア数
- 動作温度範囲内で低誘起減衰を持つ良好な難燃性能
光学パラメータと特性
シングルモードファイバースペック
| ファイバータイプ | G652D (1310/1550nm) | G657A1 (1310/1550nm) | G657A2 (1310/1550nm) | G657B3 (1310/1550nm) |
|---|---|---|---|---|
| 減衰 (dB) 標準 | 0.36/0.22 | 0.36/0.22 | 0.36/0.22 | 0.36/0.22 |
| 減衰 (dB) 最大 | 0.5/0.4 | 0.5/0.4 | 0.5/0.4 | 0.5/0.4 |
| ゼロ分散スロープ | ≤0.091 ps/km*nm² | ≤0.092 ps/km*nm² | ≤0.092 ps/km*nm² | ≤0.092 ps/km*nm² |
| 分散 (1285~1340nm) | -3.5 - 3.5ps/(nm*km) | -3.5 - 3.5ps/(nm*km) | -3.5 - 3.5ps/(nm*km) | -3.5 - 3.5ps/(nm*km) |
| モードフィールド径 (@1310nm) | 9.1±0.4 µm | 8.8±0.4 µm | 8.8±0.4 µm | 8.8±0.4 µm |
| カットオフ波長ケーブル (nm) | ≤1260 nm | ≤1260 nm | ≤1260 nm | ≤1260 nm |
| 最小曲げ半径 (mm) | 16 mm | 10 mm | 7.5 mm | 5.0 mm |
| クラッド径 (µm) | 125±1.0µm | 125±1.0µm | 125±1.0µm | 125±1.0µm |
マルチモードファイバースペック
| ファイバータイプ | 62.5/125 µm (850/1300nm) | 50/125 µm (850/1300nm) | BIOM2+ (850/1300nm) | BIOM3 (850/1300nm) | BIOM4 (850/1300nm) | BIOM5 (850/953nm/1300nm) |
|---|---|---|---|---|---|---|
| 減衰 (dB) 標準 | 3.0/1.0 | 3.0/1.0 | 3.0/1.0 | 3.0/1.0 | 3.0/1.0 | 3.0/1.0 |
| 減衰 (dB) 最大 | 3.5/1.5 | 3.5/1.5 | 3.5/1.5 | 3.5/1.5 | 3.5/1.5 | 3.5/1.5 |
| 帯域幅 (MHz*km) | ≥200/≥500 | ≥400/≥500 | ≥700/500 | ≥1500/500 | ≥3500/500 | ≥3500/1850/500 |
| 実効モード帯域幅 | ----/---- | ----/---- | ≥950/--- | ≥2000/---- | ≥4700/---- | ≥4700/2470 |
| 10ギガビットイーサネットSX (M) | ---- | ---- | ≤150/---- | ≤300/---- | ≤550/---- | |
| 40GBASE-SR4/100GBASE-SR10 | ---- | ---- | ---- | 140/---- | 170/---- | 200M/----/---- |
| 最小曲げ半径 (mm) | 30 | 30 | 7.5 | 7.5 | 7.5 | 7.5 |
| クラッド径 (µm) | 125±1.0 | 125±1.0 | 125±1.0 | 125±1.0 | 125±1.0 | 125±1.0 |

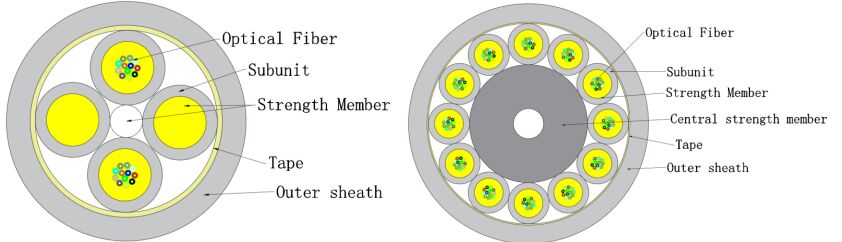

製品構造
| 項目 | 説明 |
|---|---|
| 光ファイバー | ファイバー数: 24-48, 50-72, 74-96, 98-288 色: クロマチック |
| サブユニット/フィラー | 数: 4, 6, 8, 12 素材: LSZH |
| 強度部材 | 素材: アラミドヤーン 色: お客様の要件またはファイバータイプに応じて 直径: 3.0±0.1 mm 厚さ: 0.5±0.05 mm |
| 中央強度部材 | 素材: FRP & シース |
| 外側シース | 素材: LSZH 色: お客様の要件またはファイバータイプに応じて |
| parcel層 | 素材: テープ 直径: 9.0±0.3, 11.2±0.4, 13.5±0.5, 17.5±0.5 mm |
機械的および環境的特性
| 項目 | 説明 |
|---|---|
| 引張強度 | 短時間: 150N 長時間: 50N |
| 圧縮強度 | 短時間: 500N/100mm 長時間: 100N/100mm |
| 温度範囲 | -20℃ ～ +60℃ |
| 曲げ半径 | 動的: ≥20D 静的: ≥10D |
梱包と配送
- 梱包: 木製ドラム保護。お客様または当社のご要望に応じて。
- 配送長: 標準リール長: 0.5-2.0 km またはお客様のご要望に応じて。
ケーブルマーキング
- インクジェット印刷による1メートルごとのケーブルマーカー
- 製造年
- ケーブルタイプ
- ファイバー数
- ケーブル長
- その他
- お客様または当社のご要望に応じて
製品画像
TAKFLYを選ぶ理由
- 光ファイバー製品における26年以上の製造経験
- 3年以上の経験を持つ450人以上の組立作業員
- イノベーションに特化した10人以上のR&Dエンジニア
- ドイツから輸入された16台の射出成形機と生産ライン
- OTDR、3D、VFL、IL&RLテスト機器を含む30台以上のテスト機器
- 包括的なテスト機器: 引張強度試験機、圧縮強度試験機、パワーメーター試験機、ライトチェッカー
- OEMブランド対応
- グローバル展示会参加: OFC、ECOC、CommunicAsia、NETCOM、AFRICACOM、SVIAZ ICT、CommunicIndonesia、Global Source Electronic Exhibition
品質管理
- 生産前の原材料スポットチェック
- 各工程完了後の全数検査
- 包括的な半製品検査
- 梱包前の完成品全数検査
- 出荷前スポットチェック
配送情報
- サンプル: 1～3営業日
- 量産注文: 3～7営業日
- 梱包:ご要望に応じてプラスチックバッグ、カートン、パレットをご用意
よくある質問
Q1: カタログと価格表を入手するにはどうすればよいですか？
カタログと価格表を受け取るには、ウェブサイトを通じてメールまたは連絡先情報をご提供ください。
Q2: 価格交渉はできますか？
はい、混合商品の複数コンテナロードには割引を検討する場合があります。
Q3: 送料はいくらですか？
送料はお客様の出荷サイズと配送方法によって異なります。ご要望に応じて料金をお知らせします。
Q4: 訪問できますか？
もちろんです！当社の工場は中国の深センにあります。ご予約はご連絡ください。
Q5: 商品を受け取った際に品質問題が発生した場合はどうなりますか？
開封時に品質問題が発生した場合は、参考のために写真を撮ってください。当社のQC部門が調査し、最善の解決策を提供するとともに、今後の生産のための品質改善を実施します。
Q6: 梱包条件は何ですか？
通常、商品はブリスターボックスとカートンに梱包しますが、お客様からのカスタム梱包のご要望にも対応できます。
Q7: 支払い条件は何ですか？
T/T 30%をデポジットとして、70%の残高を配送前に支払います。最終支払い前に製品と梱包の写真を提供します。
Q8: 配送条件は何ですか？
EXW、FOB、CFR、CIF、DDU
Q9: 配達時間はどうですか？
通常、前払い金受領後5～7営業日です。具体的な配達時間は、品目と注文数量によって異なります。
Q10: サンプルに応じて製造できますか？
はい、お客様のサンプルまたは技術図面に基づいて製品を製造できます。
当社の製品にご興味がある場合、またはご質問がある場合は、いつでもお気軽にお問い合わせください！
