マイクロ光ファイバー屋内ケーブル GJFH 24-288 コア |高性能およびファイバーネットワークソリューション
商品の詳細:
| 起源の場所: | 中国、深Shenzhen |
| ブランド名: | DF/OEM/Nuetral |
| 証明: | CE/ROHS/REACH/ISO9001/ISO14001 |
| モデル番号: | マイクロ光ファイバー屋内ケーブル GJFH 24-288 コア |高性能およびファイバーネットワークソリューション |
お支払配送条件:
| 最小注文数量: | 交渉可能 |
|---|---|
| 価格: | negotiable denpend on QTY |
| パッケージの詳細: | ブリスターボックス+カートン |
| 受渡し時間: | 5~9 営業日 QTY に依存する |
| 支払条件: | ウェスタンユニオン,T/T,/Paypal |
| 供給の能力: | 1000pcs/日 |
|
詳細情報 |
|||
| 製品名: | 極細光ファイバ屋内ケーブル GJFH-24-288 | SM 減衰: | 標準 0.36/0.22 |
|---|---|---|---|
| クラッド径(μm): | 125±1.0 | MM減衰: | 通常 3.0/1.0 |
| 光ファイバーのファイバー数: | 24-288℃ | 緩い管色: | クロマトグラフィー |
| シース材質: | LSZH | シース直径: | 3.0±0.1mm |
| 温度範囲: | -20℃～+60℃ | 保証: | 5年間、永久保守 |
| ファイバーブランド: | コーニング,YOFC,OFS,ドラカ | 製品名: | マイクロ光ファイバー屋内ケーブル GJFH 24-288 コア |高性能およびファイバーネットワークソリューション |
| SM 減衰: | 標準 0.36/0.22 | クラッド径(μm): | 125±1.0 |
| MM減衰: | 通常 3.0/1.0 | 光ファイバーのファイバー数: | 24-288℃ |
| 緩い管色: | クロマトグラフィー | シース材質: | LSZH |
| シース直径: | 3.0±0.1mm | 温度範囲: | -20℃～+60℃ |
| 保証: | 5年間、永久保守 | 製品名: | コーニング、YOFC、OFS、ドラカ |
| ハイライト: | マイクロ光ファイバーケーブル GJFH-24-288,室内用光ファイバーケーブル 288コア,保証付きのGJFHファイバーケーブル |
||
製品の説明
マイクロ光ファイバー屋内ケーブル GJFH 24-288 コア |高性能およびファイバーネットワークソリューション
極細光ファイバ屋内ケーブル GJFH 概要
極細光ファイバ屋内ケーブル GJFH-24-288は、優れた信頼性と柔軟性を備えた高性能屋内光ファイバー用途向けに設計されています。
極細光ファイバ屋内ケーブル GJFH 用途
- 光ファイバーアクティブ接続ジャンパーまたはテールファイバー
- データセンターおよび屋内通信ネットワークの場所のルーティングとパッチ適用
- 機器と通信機器の相互接続
極細光ファイバ屋内ケーブル GJFHの特徴
- コーティングされたファイバーは剥がれやすい
- アラミド糸で強化された要素により優れた引張抵抗を実現
- 外径が小さく多芯数
- 動作温度範囲内での誘導減衰が少ない優れた難燃性能
光学パラメータと特性
シングルモードファイバーの仕様
| ファイバーの種類 | G652D (1310/1550nm) | G657A1 (1310/1550nm) | G657A2 (1310/1550nm) | G657B3 (1310/1550nm) |
|---|---|---|---|---|
| 減衰 (dB) 標準 | 0.36/0.22 | 0.36/0.22 | 0.36/0.22 | 0.36/0.22 |
| 減衰 (dB) 最大 | 0.5/0.4 | 0.5/0.4 | 0.5/0.4 | 0.5/0.4 |
| ゼロ分散スロープ | ≤0.091 ps/km*nm² | ≤0.092 ps/km*nm² | ≤0.092 ps/km*nm² | ≤0.092 ps/km*nm² |
| 分散(1285~1340nm) | -3.5 ～ 3.5ps/(nm*km) | -3.5 ～ 3.5ps/(nm*km) | -3.5 ～ 3.5ps/(nm*km) | -3.5 ～ 3.5ps/(nm*km) |
| モードフィールド直径 (@1310nm) | 9.1±0.4μm | 8.8±0.4μm | 8.8±0.4μm | 8.8±0.4μm |
| カットオフ波長ケーブル (nm) | ≤1260nm | ≤1260nm | ≤1260nm | ≤1260nm |
| 最小曲げ半径 (mm) | 16mm | 10mm | 7.5mm | 5.0mm |
| クラッド直径 (μm) | 125±1.0μm | 125±1.0μm | 125±1.0μm | 125±1.0μm |
マルチモードファイバー仕様
| ファイバーの種類 | 62.5/125μm(850/1300nm) | 50/125μm(850/1300nm) | BIOM2+ (850/1300nm) | BIOM3 (850/1300nm) | BIOM4 (850/1300nm) | BIOM5 (850/953nm/1300nm) |
|---|---|---|---|---|---|---|
| 減衰 (dB) 標準 | 3.0/1.0 | 3.0/1.0 | 3.0/1.0 | 3.0/1.0 | 3.0/1.0 | 3.0/1.0 |
| 減衰 (dB) 最大 | 3.5/1.5 | 3.5/1.5 | 3.5/1.5 | 3.5/1.5 | 3.5/1.5 | 3.5/1.5 |
| 帯域幅 (MHz*km) | ≧200/≧500 | ≧400/≧500 | ≥700/500 | ≥1500/500 | ≥3500/500 | ≥3500/1850/500 |
| 有効モーダル帯域幅 | ----/---- | ----/---- | ≥950/--- | ≥2000/---- | ≥4700/---- | ≥4700/2470 |
| 10ギガビットイーサネットSX(M) | ---- | ---- | ≤150/---- | ≤300/---- | ≤550/---- | |
| 40GBASE-SR4/100GBASE-SR10 | ---- | ---- | ---- | 140/---- | 170/---- | 200M/----/---- |
| 最小曲げ半径 (mm) | 30 | 30 | 7.5 | 7.5 | 7.5 | 7.5 |
| クラッド直径 (μm) | 125±1.0 | 125±1.0 | 125±1.0 | 125±1.0 | 125±1.0 | 125±1.0 |

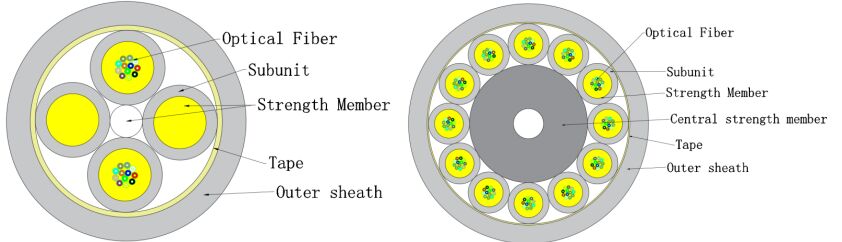

極細光ファイバ屋内ケーブル GJFHの構造
| アイテム | 説明 |
|---|---|
| 光ファイバー | 繊維数:24-48、50-72、74-96、98-288 色：クロマトグラフィー |
| サブユニット/フィラー | カウント：4、6、8、12 材料：LSZH |
| ストレングスメンバー | 材料：アラミド糸 色：顧客の要件またはファイバーの種類に応じて 直径：3.0±0.1mm 厚さ:0.5±0.05mm |
| 中央強化メンバー | 材料：FRP＆シース |
| アウターシース | 材料：LSZH 色：顧客の要件またはファイバーの種類に応じて |
| 区画レイヤー | 材料：テープ 直径：9.0±0.3、11.2±0.4、13.5±0.5、17.5±0.5mm |
機械的および環境的特性
| アイテム | 説明 |
|---|---|
| 抗張力 | 短期：150N 長期:50N |
| 耐衝撃性 | 短期：500N/100mm 長期:100N/100mm |
| 温度範囲 | -20℃～+60℃ |
| 曲げ半径 | 動的：≥20D 静的：≥10D |
梱包と配送
- 包装:木製ドラムの保護。お客様または当社のご要望に応じて。
- 納品までの長さ:標準リール長さ: 0.5-2.0 km または顧客の要求に応じて。
ケーブルのマーキング
- インクジェット印刷による1メートルごとのケーブルマーカー
- 製造年
- ケーブルの種類
- 繊維の数
- ケーブル長
- 等。
- お客様または当社のご要望に応じて
マイクロ光ファイバー屋内ケーブル GJFH 画像
TAKFLYを選ぶ理由
- 26年以上の光ファイバー製品の製造経験
- 3年以上の経験を持つ450人以上の組立作業員
- イノベーションに専念する 10 人以上の研究開発エンジニア
- ドイツから輸入された16台の射出成形機と生産ライン
- OTDR、3D、VFL、IL&RL 試験装置を含む 30 台以上の試験機
- 総合試験設備：引張強度試験機、耐圧壊試験機、パワーメータ試験機、ライトチェッカー
- OEMブランディングを受け入れます
- グローバル展示会参加: OFC、ECOC、CommunicAsia、NETCOM、AFRICACOM、SVIAZ ICT、CommunicIndonesia、Global Source Electronic Exhibition
品質管理
- 生産前の原材料の現場検査
- 各工程後の全数検査
- 徹底した中途半端な生産チェック
- 梱包前に完成品の検査を完了する
- 出荷前のスポットチェック
配送情報
- サンプル:1～3営業日
- 量産注文:3～7営業日
- 包装:ご要望に応じて、ビニール袋、カートン、パレットをご利用いただけます
よくある質問
Q1: カタログや価格表はどうやって入手できますか?
カタログと価格表を入手するには、電子メールを送信するか、Web サイトから連絡先情報を入力してください。
Q2：価格交渉はできますか？
はい、混合商品を複数のコンテナに積載する場合は割引を検討する場合があります。
Q3: 送料はいくらかかりますか？
送料は発送サイズと発送方法によって異なります。ご要望に応じて料金をご提示させていただきます。
Q4: 訪問してもいいですか？
確かに！私たちの工場は中国の深センにあります。ご予約を希望される場合は、お問い合わせください。
Q5: 商品を受け取ったときに品質に問題がある場合はどうすればよいですか?
開梱時に品質に問題が発生した場合は、参考のために写真を撮ってください。当社の品質管理部門は、将来の生産に向けた品質改善を実施するとともに、最適なソリューションを調査して提供します。
Q6: 梱包条件は何ですか?
通常、商品はブリスターボックスやカートンに梱包されますが、お客様からのカスタム梱包のご要望にも対応いたします。
Q7: 支払い条件は何ですか?
T / Tはデポジットとして30％、配達前に70％の残高。最終的な支払いの前に、製品とパッケージの写真を提供します。
Q8: 配送条件は何ですか?
EXW、FOB、CFR、CIF、DDU
Q9: 納期はどうですか?
通常、前払いを受け取ってから5〜7営業日かかります。具体的な納期は商品や注文数量によって異なります。
Q10: サンプルに従って生産できますか?
はい、お客様のサンプルまたは技術図面に基づいて製品を製造することができます。
