詳細情報 |
|||
| コネクタタイプ: | SC、FC、ST、LC、MTRJ、MPO、MTP、MU、SMA、ECT | ファイバータイプ: | OS1、OS2、OM1、OM2、OM3、OM4 |
|---|---|---|---|
| タイプ: | 単モード繊維 | 接続構造: | FC |
| 材料の形状: | 丸いワイヤー | 許可された引張強度: | 1000n <10000n |
| コア: | シングルコア | シース材料: | PVCまたはLSZH |
| 挿入損失: | ≤0.3dB | 返品損失: | 45 dB以上 |
| 動作波長: | 1310、1510 nm | 交換可能性: | ≤0.2dB |
| 振動: | ≤0.2dB | 動作温度: | -40〜75ºC |
| 保管温度: | -45〜85ºC | ||
| ハイライト: | FC-APCの繊維光学のパッチ・コード,シングルモード光ファイバーケーブル 9/125um,1000N 引張強度光ファイバーパッチコード |
||
製品の説明

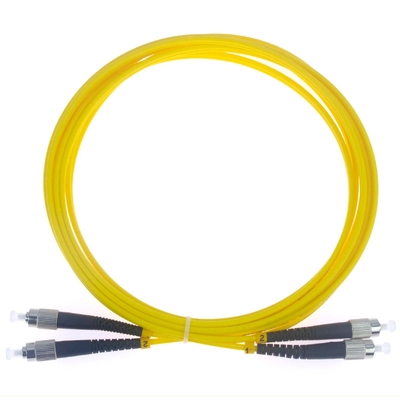

FC-APC 光ファイバーパッチコアコネクタ

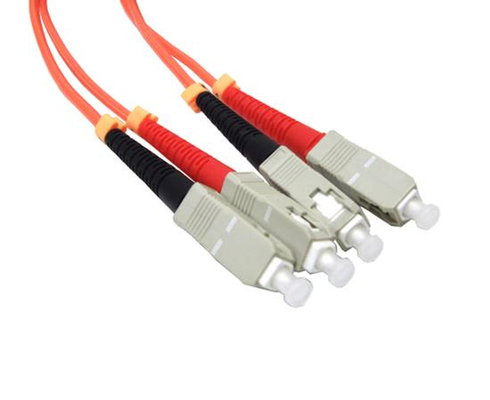

この高速シングルモード9/125umデュプレックス光ファイバーパッチケーブルには,片端にLC/APC接続,もう片端にSC/APC接続 (LC/APC-SC/APC) が搭載されている.LCコネクタ (Lucent Connector) は高密度の接続に最適で,SFPモジュールやXFPトランシーバーなどのプラグアンドプレイデバイスと互換性がある.SCコネクタ (サブスクライバーコネクタ) は,FTTH (ファイバー・トゥ・ザ・ホーム) アプリケーション,データコム,テレコム,およびほとんどのGBICモジュールで広く使用されています.

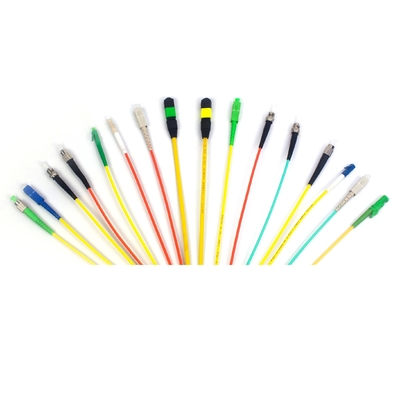

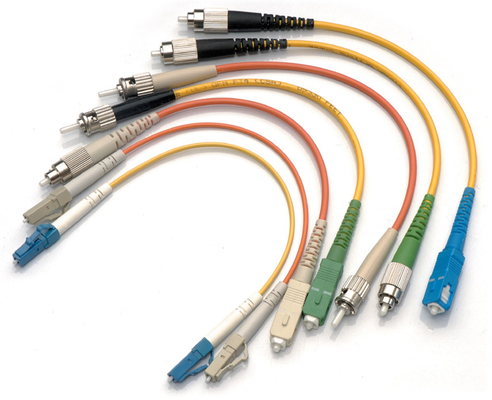

私たちのファイバーパッチケーブルは,PC,UPC,またはAPCのポリッシュタイプを持つST,SC,LC,MTRJの様々な組み合わせで利用可能なプレミアムコネクタで終了します.特殊な性能を保証するために,各ジャンプは,干渉計と自動挿入損失/反射テストで厳格な幾何学的な検査を受けます.
主要 な 特徴
- 低挿入損失と高回帰損失
- 高密度接続のためのコンパクトで軽量な設計
- 標準の精密プラスチック材料で製造
- 卓越した信頼性と安定性
- 優れた繰り返し性と交換性
申請
- 試験装置
- FTTX+LANネットワーク
- 光ファイバー CATV システム
- 光通信システム
- 電気通信インフラ
テクニカル仕様
| パラメータ | ユニット | FC,SC,LC/装甲ファイバーパッチコード | ST,MU | MT-RJ,MPO | E2000 |
|---|---|---|---|---|---|
| 挿入損失 (典型) | dB | ≤0.3 | ≤0.2 | ≤0.3 | ≤0.2 |
| 収益損失 | dB | ≥45 | ≥50 | ≥60 | ≥30 |
| 動作波長 | nm | 13101510 | 13101510 | 13101510 | |
| 交換可能性 | dB | ≤0.2 | ≤0.2 | ≤0.2 | |
| 振動 | dB | ≤0.2 | ≤0.2 | ≤0.2 | |
| 動作温度 | oC | -40~75 | -40~75 | -40~75 | |
| 保存温度 | oC | -45~85 | -45~85 | -45~85 | |
| ケーブル直径 | mm | φ3 について0φ2 について0φ0 について9 | φ3 について0φ2 について0φ0 について9 | φ3 について0φ2 について0φ0 について9 |
注文情報
光ファイバーパッチコード:FC/APC-SC/UPC/SM/Ø3/L メーター/DX
| (数) | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
|---|---|---|---|---|---|---|---|---|
| 塗装材料 | PVC,LSZH | |||||||
| 1接続器 | FC,SC,ST,LC,MU,SMA,E2000... | |||||||
| 2カーブカバーを挿入 | PC,UPC または APC | |||||||
| 3接続器 | FC,SC,ST,LC,MU,SMA,E2000... | |||||||
| 4カーブカバーを挿入 | PC,UPC または APC | |||||||
| 5タイプ | SMまたはMM | |||||||
| 6線直径 (mm) | Ø3, Ø2, Ø16, Ø0.9 | |||||||
| 7長さ (m) | L=1です2.3.4......メートル | |||||||
| 8分類 | SX または DX | |||||||
