製品の説明

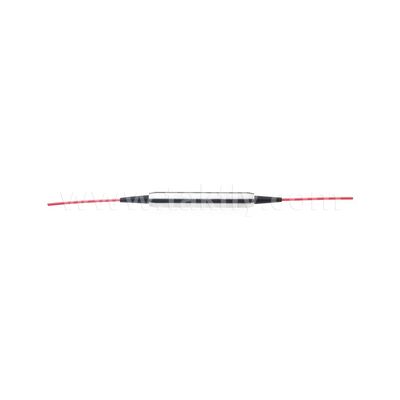

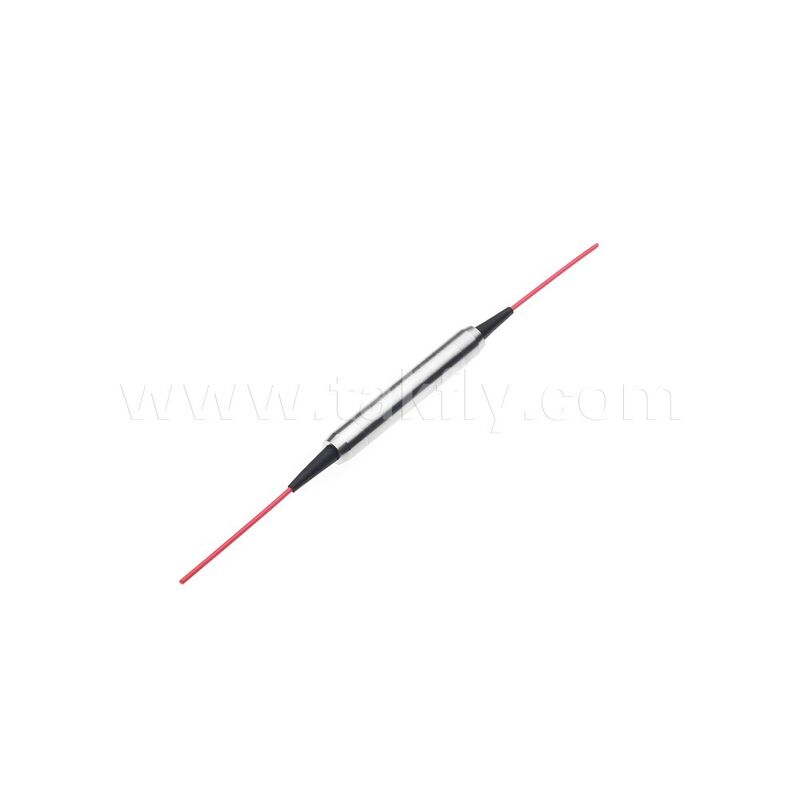

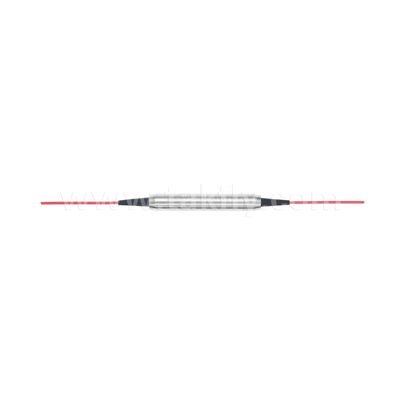

偏光保持ファイバー光PMアイソレータ
ICTおよびAIコンピューティングアプリケーション向けに設計された、1310nm、1550nm、2000nm波長で動作する高性能PMアイソレータ。
製品概要
偏光保持アイソレータは、PMパンダファイバーを使用した2ポートマイクロ光学デバイスです。この先進的な光学コンポーネントは、低挿入損失、高アイソレーション、高消光比、そして卓越した信頼性と安定性を特徴としています。このデバイスは、光を単一方向に導き、逆方向の反射や後方散乱を効果的に排除します。
ベアファイバーまたは900μmジャケットケーブル構成で利用可能で、これらのアイソレータは、1310nm、1550nm、2000nm、およびその他のカスタム仕様を含むさまざまな波長をサポートします。
主な特徴
- 低挿入損失
- 高リターンロス
- 高消光比
- 高アイソレーション
- 高い安定性と信頼性
構造図
技術仕様
| パラメータ | 単位 | 値 | |
|---|---|---|---|
| ステージ | - | シングル | デュアル | |
| 中心波長 | nm | 2000 | 1550 | 1310 | 2000 | 1550 | 1310 | |
| 動作波長範囲 | nm | ±20 | |
| Typ. ピークアイソレーション (23℃) | dB | / | 42 | 42 | / | 58 | 58 | |
| Min. アイソレーション (23℃) | dB | 16 | 28 | 28 | 35 | 45 | 45 | |
| Typ. 挿入損失 (23℃) | dB | / | 0.4 | 0.4 | / | 0.5 | 0.5 | |
| Max. 挿入損失 (23℃) | dB | 1.3 | 0.55 | 0.55 | 1.5 | 0.65 | 0.65 | |
| Min. 消光比 (23℃) | 両軸動作 | dB | 16 | 20 | 20 | 16 | 20 | 20 |
| 遅軸ブロック | dB | 18 | 25 | 25 | 18 | 25 | 25 | |
| Min. リターンロス (入力/出力) | dB | 50/50 | |
| Max. 光パワー (CW) | mW | 500 | |
| Max. 引張荷重 | N | 5 | |
| ファイバータイプ | - | PMパンダファイバー | |
| 動作温度 | ℃ | -5～+70 | |
| 保管温度 | ℃ | -40～+85 |
コネクタ付きデバイスの場合、ILは0.3dB増加し、RLは5dB減少し、ERは2dB減少します。
デフォルトのコネクタキーは遅軸に合わせられています。
応用
- 通信システム
- テストシステム
- 光ファイバーセンサー
- 研究用途
