詳細情報 |
|||
| コア: | マルチコア | コネクタA: | SC |
|---|---|---|---|
| コネクタB: | MPO/MTP | ファイバーモード: | 50/125um |
| ケーブル径: | 0.9/2.0/3.0 | ポーランド型: | PC/APC |
| リターンロス: | MM/PC:20 dB/SM/APC:60 dB | 挿入損失: | 0.35dB マックス (0.15dB 典型的な) |
| アウターシース材料: | PVC/LSZH | 傾き半径 静的/動的: | 10D/20D |
| HSコード: | 854470000 | 性別: | 男性/女性 |
| ハイライト: | 288繊維のMPOパッチコード,超密度MTPパッチコード,高容量MPO MTPケーブル |
||
製品の説明

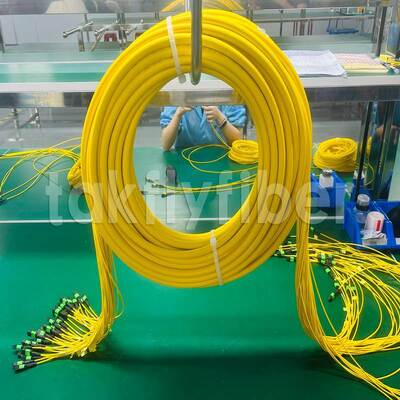

Takfly 288ファイバーMPO/MTP超高密度パッチコード
次世代ハイパースケールインフラストラクチャ向けの高ファイバー数トランクケーブリングソリューション。400G/800Gおよび新しい1.6T光ネットワークをサポートします。
製品概要
288ファイバーMPO/MTPパッチコードは、ポート密度とリンクバジェットが重要なハイパースケール環境向けに設計されています。高精度ガイドピンを備えた精密成形MTフェルール技術を採用し、このトランクケーブルはコンパクトなフットプリントで数百本のファイバーを整列させ、迅速な展開を可能にします。
2つのパフォーマンスティアが利用可能です：標準グレードは標準的な挿入損失0.35 dBを提供し、低損失グレードは標準的な0.20 dBを達成し、マルチコネクタチャネル全体で貴重なリンクマージンを維持します。すべての組み立て品は、挿入損失、リターンロス、および3D端面形状について100%工場テストを実施します。
主な特徴
- 288ファイバー（カスタマイズ可能な数も利用可能）
- サブミクロンガイドピンアライメントを備えた精密成形MTフェルール
- 低損失パフォーマンス：標準IL ≤0.20 dB、最大IL ≤0.35 dB
- 標準パフォーマンス：標準IL ≤0.35 dB、最大IL ≤0.70 dB
- SM（G.652 / G.655 / G.657）およびMM（OM1-OM5）互換性
- ミニラウンドまたはフラットリボンケーブル構造
- PVCまたはLSZHアウターシースオプション
- カラーコード付きブーツによる完全なタイプA / B / C極性管理
- オス（ピン付き）およびメス（ピンなし）コネクタ構成
技術仕様
光パフォーマンス
| パラメータ | 標準グレード | 低損失グレード |
|---|---|---|
| 標準挿入損失 | ≤0.35 dB | ≤0.20 dB |
| 最大挿入損失 | ≤0.70 dB | ≤0.35 dB |
| リターンロス（SM APC） | ≥60 dB | ≥60 dB |
| リターンロス（MM PC） | ≥20 dB | ≥20 dB |
| テスト波長（SM） | 1310 / 1550 nm | 1310 / 1550 nm |
| テスト波長（MM） | 850 / 1300 nm | 850 / 1300 nm |
機械的耐久性
| パラメータ | 仕様 |
|---|---|
| 嵌合サイクル | ≥500（ΔIL ≤0.2 dB） |
| 引張強度（2.0 mmケーブル） | ≥50 N |
| 繰り返し性 | ≤0.1 dB |
| 耐久性 | ≤0.2 dB |
| 相互運用性 | ≤0.2 dB |
環境安定性
| パラメータ | 仕様 |
|---|---|
| 動作温度 | -20℃～+70℃ |
| 短時間最大温度 | +85℃ |
| 保管温度 | -40℃～+80℃ |
| 湿熱サイクル | 5サイクル後（-10℃～+65℃、93% RH）のΔIL ≤0.3 dB |
| 高温エイジング | +85℃で168時間後のΔIL ≤0.3 dB |
| 低温保管 | -40℃で24時間後のΔIL ≤0.2 dB |
| 振動と衝撃 | GR-1435-COREに準拠 |
物理的属性
| パラメータ | オプション |
|---|---|
| ファイバー数 | 288（カスタマイズ可能） |
| ケーブル構造 | ミニラウンド（≤4.5 mm OD）/リボン（≤3.0 × 5.0 mm） |
| ジャケット素材 | PVC / LSZH（CPR Bca / Cca / Dca） |
| 曲げ半径（静的/動的） | 10D / 20D |
| 利用可能な長さ | 0.5 m～200 m |
展開シナリオ
| セクター | 典型的な展開 | 密度上の利点 |
|---|---|---|
| ハイパースケールデータセンター | スパイン・トゥ・リーフ800Gトランク、AI GPUクラスター相互接続 | 単一トランクが数十本のデュプレックスケーブルを置き換える |
| 通信中央局 | ODFバックボーンアップグレード、400Gコヒーレントオプティクス対応 | MPO-LCブレークアウトモジュールによる迅速な展開 |
| 5Gインフラストラクチャ | BBU/DUからAAU/RUへのフロントホールおよびミドルホールリンク | 個別のファイバースプライシングと比較して設置が60%高速 |
| 産業用ネットワーク | 堅牢なプラントフロアバックボーン | 衝撃、振動、カビへの耐性 |
製造上の利点
- 製造規模：深センR&D（6,000 m²）および中山生産（24,000 m²）にわたる30,000 m²
- スループット：月間200,000個以上の製品を供給する19の専用MPOライン
- ファイバー数リーダーシップ：標準288ファイバートランク、カスタマイズ可能
- 長寿命：業界平均の200サイクルに対し≥500嵌合サイクル
- サーマルヘッドルーム：+85℃までの短時間動作
- 極性明確性：カラーコーディングによる完全なタイプA/B/Cサポート
- 環境保護：完全な湿熱、熱サイクル、振動テストレポートを提供
注文ガイド
以下の仕様を使用してパッチコードを構成してください：
- ファイバー数：288（リクエストに応じて他の数も利用可能）
- 損失グレード：標準 / 低損失
- ケーブルタイプ：ミニラウンド / リボン
- シース：PVC / LSZH
- 研磨：PC / APC
- 極性：タイプA / タイプB / タイプC
- 性別：オス（ピン付き） / メス（ピンなし）
- 長さ：0.5 m～200 m
- ファンアウト：MPO-LC/SC/FCブレークアウトケーブルが利用可能
注文コード例
MPO-288-LL-ROUND-LSZH-10M-APC-TYPEA-MALE
品質保証
- 個別のテストレポート付き100% IL / RLテスト
- 3D干渉計検査（半径、ファイバー高さ、頂点オフセット）
- IEC 61754-7およびEIA/TIA-604-5準拠
- 認証：CE、ISO 9001、ISO 14001、RoHS、REACH、FCC、CPR EN50575、ANATEL
- ユニークなシリアル番号によるバッチトレーサビリティ
よくある質問
これらのパッチコードは誰が製造していますか？
Takfly Communicationsは2000年に設立されたナショナルハイテク企業であり、30,000 m²の製造スペース（深セン本社6,000 m²、中山工場24,000 m²）を運営しています。MPO部門は19の専用生産ラインを稼働させ、月間200,000個以上の生産量を誇り、Corning、Amphenol、NVIDIA、Coherentなどのパートナーに128カ国以上でサービスを提供しています。
MOQは何ですか？
サンプルは1個から。大量注文の場合はボリュームディスカウントが適用されます。
支払いおよび配送条件は何ですか？
T/T、Western Union、PayPalが標準です。50,000ドル以上の注文の場合、Net-30 / Net-60条件が利用可能です。配送オプションはEXWからDDPまであり、緊急の場合は航空貨物（DHL、FedEx、UPS）、大量の場合は海上貨物を利用します。
リードタイムは？
在庫のある標準品は2～3日で出荷されます。カスタム288ファイバートランクは、正確な構成によって通常3～9営業日かかります。
OEM/ODMはサポートされていますか？
はい。カスタムハウジング、ロゴ、ジャケットカラー、テストレポート、アセンブリはMNDA保護の下で利用可能です。
どのような保証が提供されますか？
納品から1年間、材料および製造上の欠陥に対して保証します。延長保証も利用可能です。
