詳細情報 |
|||
| コア: | マルチコア | コネクタA: | SC |
|---|---|---|---|
| コネクタB: | MPO/MTP | ファイバーモード: | 50/125um |
| ケーブル径: | 0.9/2.0/3.0 | ポーランド型: | PC/APC |
| リターンロス: | MM/PC:20 dB/SM/APC:60 dB | 挿入損失: | 0.35dB マックス (0.15dB 典型的な) |
| アウターシース材料: | PVC/LSZH | 傾き半径 静的/動的: | 10D/20D |
| Hsコード: | 854470000 | 性別: | 男性/女性 |
| ハイライト: | MPO MTP パッチコード 低損失,MPO MTP ファイバーケーブル IEC 準拠,高性能MPO MTPケーブル24ファイバー |
||
製品の説明

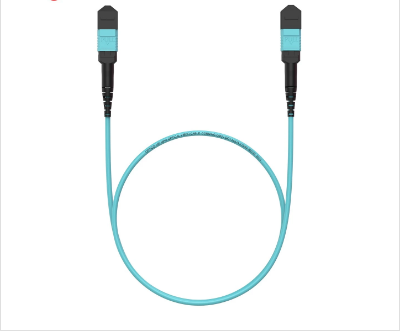

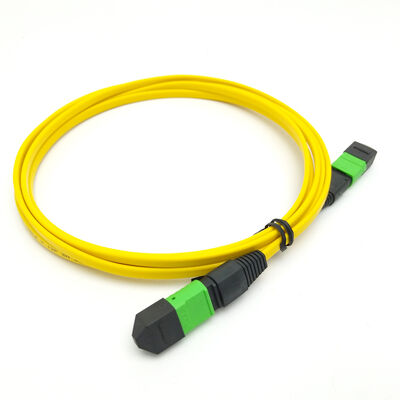

高性能MPO/MTPパッチコード 8/12/24繊維,低損失,IECとTIAを遵守する
MPO/MTPマルチファイバーコネクタシリーズは,今日の帯域幅に飢えたネットワークのために高密度光学相互接続を提供します.精密に鋳造されたMTフェルルと高精度ガイドピンで設計されています.単一のインターフェースで最大24本のファイバルの正確なファイバアラインナインを保証しますデータセンターのバックボーンを構築するか 通信センターをアップグレードするか 産業ネットワークを展開するかどうかにかかわらず このコネクタファミリーは 信頼性があり 現場で実証されたパフォーマンスを提供します
リンク予算の要件に合わせて 2つのパフォーマンスグレードが利用できます
- 標準版- 典型的な挿入損失 ≤0.35dB,最大 ≤0.70dB
- 低損失バージョン- 典型的な挿入損失 ≤0.20dB,最大 ≤0.35dB
IEC 61754-7 と EIA/TIA-604-5 に完全に準拠するこのシリーズは,PC または APC 端面を持つ単モード (G652, G655, G657) および多モード (OM1-OM5) ファイバーの両方をサポートします.
主要 な 特徴
- 精密型MTフェルル- 低損失と高い繰り返しのため一貫したコア幾何学
- 高精度ガイドピン- 精確な並べ替え,繰り返し交尾後でも
- コンパクトなデザイン- 単一のコネクタボディで4,8,12または24繊維をサポート
- 2つの損失グレード- 標準版と低損失版は,さまざまなリンク電力予算に適しています
- 幅広い互換性- SM (G652,G655,G657) とMM (OM1-OM5) の繊維で働く
- 複数のケーブルタイプ- ミニ丸いケーブル (≤4.5mm) またはリボンケーブル (≤3.0×5.0mm)
- シートオプション- PVCまたはLSZH,低煙のハロゲンフリー,屋内安全のために
- 業界対応- IEC 61754-7とEIA/TIA-604-5
申請
| 市場セグメント | 典型的な使用事例 |
|---|---|
| データセンター | 上部スイッチとアグリゲーション層間の高密度パッチ |
| 電気通信 | 中央オフィスバックボーン,FTTx配送フレーム |
| 企業ネットワーク | ギガビット イーサネット,ATMのバックボーン,プレミスのケーブル |
| CATV&マルチメディア | ビデオ信号の配送,ヘッドエンド接続 |
| 産業用 | 頑丈な光学リンク,スイッチ・インターフレーム接続 |
| アクティブ デバイス インターフェース | O/E モジュール,トランシーバー,PCカード間の並列光学接続 |
テクニカル仕様
| パラメータ | LC,SC,ST,FC (シングルファイバー) | MPO/MTP (マルチファイバー) |
|---|---|---|
| 端面型 | UPC / APC | PC/APC |
| 繊維タイプ | SM (G652,G655,G657) MM (OM1-OM5) | 同じこと |
| コア数 | 8, 12, 24 | 同じこと |
| ケーブル直径 | 0.9 / 2.0 / 3.0 mm | ミニラウンド: ≤4.5mm リボン: ≤3.0×5.0mm |
| 挿入損失 | ≤0.3 dB | スタンダード: タイプ ≤0.35 / マックス ≤0.70 dB 低損失: タイプ ≤0.20 / マックス ≤0.35 dB |
| リターン損失 (分) | UPC SM: 40dB APC SM: 60dB UPC MM: 25dB |
SM APC: 60dB MM PC: 20dB |
| 試験波長 | SM: 1310/1550 nm MM: 850/1300 nm |
同じこと |
| 繰り返し可能性 | ≤0.1 dB | 同じこと |
| 耐久性 | ≤0.2 dB | 同じこと |
| 互換性 | ≤0.2 dB | 同じこと |
| 動作温度 | -20°Cから+70°C | 同じこと |
| 保存温度 | -40°Cから+80°C | 同じこと |
| 外蓋の材料 | PVC / LSZH | 同じこと |
| 曲がり半径 (静的/動的) | 10D / 20D | 同じこと |
| 長さ | カスタマイズ | 同じこと |
注:すべての値は工場でテストされています.MPO/MTP列は"同じ"とマークされている単一ファイバー列と同一の光学性能仕様を共有します.
性能 グレード は 説明 さ れ て い ます
| グレード | 典型的なIL | 最大IL | 最良の為 |
|---|---|---|---|
| スタンダード | ≤0.35 dB | ≤0.70 dB | 一般的なパッチ,短距離接続,コストに敏感な展開 |
| 低損失 | ≤0.20 dB | ≤0.35 dB | 高電力予算のリンク,長距離通信,40G/100G/400Gアプリケーション |
ケーブルとジャケットのオプション
| ケーブルタイプ | サイズ | 蓋材 | 典型的な用途 |
|---|---|---|---|
| ミニ丸いケーブル | ≤4.5mm オード | PVC または LSZH | 室内用管,データセンター用上台 |
| リボンケーブル | ≤3.0×5.0mm | PVC または LSZH | 高密度ブレークアウト,大量融合スプライス |
パーソナライゼーションと品質保証
- 定番の長さ- 1mから100m以上

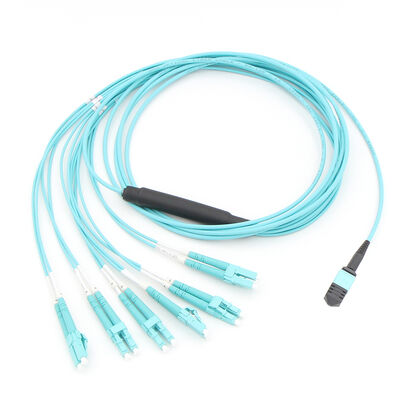

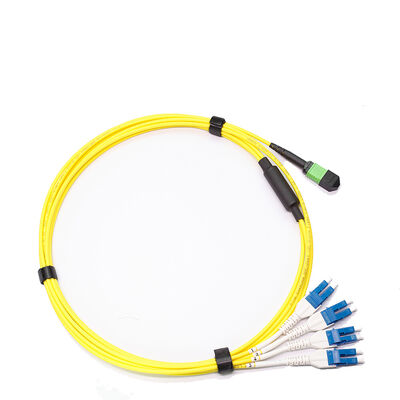

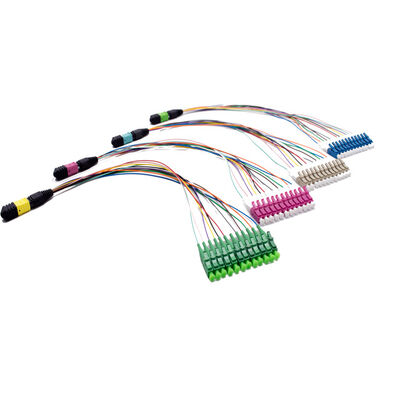

- コネクタオプション- MPO/MTP は,必要に応じて LC,SC,ST,FC ブレイクアウト (風吹ケーブル) で終了できます.
- 100% テスト- 各アセンブリは挿入損失,帰帰損失,および末面幾何学 (干渉計&顕微鏡) に試験されます.
- ROHS に準拠する- すべての材料は 環境基準を満たしています
- ラベル付け- 配列ポート番号 パーソナルバーコード 要求に応じて色付けの靴
注文 の 例
| 繊維数 | グレード | ケーブルタイプ | 蓋 | 長さ | 末面 |
|---|---|---|---|---|---|
| 12 | 低損失 | ミニラウンド | LSZH | 5m | APC |
オーダーコード:
(完全な順序コードテーブルのために私たちと連絡してください.)
MPO-12-LL-MINI-LSZH-5M-APC(完全な順序コードテーブルのために私たちと連絡してください.)
なぜタクフライのMPO/MTPシリーズを選んだのか?
- 証明された信頼性- 精密MTフェルルとガイドピンは一貫したアライナメントを保証します.
- 未来の準備- 最大24ファイバーに対応し,40G/100G/400G光学に対応しています.
- フィールド・フレンドリー- 掃除が簡単 頑丈な押す引くロックメカニズム
- グローバルコンプライアンス- IEC,TIA,RoHS,リーチ
よく 聞かれる 質問
Q: 製造業者ですか?
A: はい,私たちは2000年に設立された中国,深?? の製造者,FTTHソリューションとデータセンター総ソリューションプロバイダーです.
Q: MOQは何ですか?
A: MOQ は 1 pcs になりますが,価格は競争力ではありません.より多くの量,価格はより競争力になります.
Q: FOB 価格を教えてください.
A: はい.私たちは空中,DHL,TNT,UPC,FEDEX,などで配達することができます. 大量の場合は,海で配達します. 私たちは,貨物とリードタイムで価格を引用することができます.詳細な要求と数量を知らせた後競争力のある輸送代理店があります. 解決策については,私達に連絡してください.
Q: 品質はどうですか?
A: 私たちの生産は,IEC,ヨーロッパ標準に従って行われます. CE,ISO,RoHS,CPR,ANATEL認証されています. すべての製品は配達前に100%テストされています.
Q: 配達時間は?
A: それは数量と製品に依存します. 光ファイバーパッチコードの場合は,リードタイムは5000pcs以内に2-3営業日です. 我々は,通常の製品をストックに保持します. さらに,緊急の注文を処理することができます.
Q:保証は?
A: 異なる製品によって異なります. 私たちは配達以来,パッチコードの1年間の保証を持っています. しかし,非人工的なダメージに対してのみ責任を負います. 人工的なダメージの場合,私たちはあなたのためにそれを修理することができます.貨物はあなたの側で支払われます..
Q: 荷物は?
A: 国際輸出標準パッケージ.あなたがパッケージにあなたのロゴを印刷する必要がある場合は,我々は引用する前に私たちに知らせてください.
Q:OEM/ODMは提供できますか?
A: はい,できます. すべての製品はOEM/ODMを受け入れます. 我々は機密契約に署名することができます.
Q: 試料はもらえますか?
A: それは,どの製品に依存します. 10ドル未満の無料サンプルを提供します. 貨物は配達前に購入者に支払われます.
Q: どうやって注文できますか?
A: その通り
- 商品名,仕様,数量でメールまたは問い合わせを送信します.あなたがFOB,CIF,CFR価格が必要な場合は受信アドレスを提供します.
- 我々はリードタイムで私たちの引金を提供します.
- 定価が確認されたら 銀行口座で 探偵を派遣します
- 生産は,支払いが受けた後に取り決められます.
- 配達する前に 宛先を確認してください.
- 追跡番号は配達後に提供されます.
Q: 支払期間は何ですか?
A: T/T,ウェスタンユニオン,Paypal,を一度に. 大額の場合,50%の預金,配送前に50%の残高を支払うことができます.
