Takfly MPO/MTPパッチコード 8/12/24コア 最大576コア 低損失 500回の挿抜回数 IEC & TIA準拠
商品の詳細:
| 起源の場所: | 深セン、中国 |
| ブランド名: | Takfly/OEM |
| 証明: | CE, ISO, RoHS, GS |
| モデル番号: | MPO/MTPのパッチ・コード |
お支払配送条件:
| 最小注文数量: | 1個 |
|---|---|
| 価格: | US $9.88-US $19.88/ Pcs |
| パッケージの詳細: | PPはカートンでそれから袋に入れる |
| 受渡し時間: | 3-7working日 |
| 支払条件: | L/C、T/T、ウェスタンユニオン、ペイパル |
| 供給の能力: | 50000個/月 |
|
詳細情報 |
|||
| コア: | マルチコア | コネクタA: | SC |
|---|---|---|---|
| コネクタB: | MPO/MTP | ファイバーモード: | 50/125um |
| ケーブル径: | 0.9/2.0/3.0 | ポーランド型: | PC/APC |
| リターンロス: | MM/PC:20 dB/SM/APC:60 dB | 挿入損失: | 0.35dB マックス (0.15dB 典型的な) |
| アウターシース材料: | PVC/LSZH | 傾き半径 静的/動的: | 10D/20D |
| HSコード: | 854470000 | 性別: | 男性/女性 |
| ハイライト: | MPO MTP パッチコード 低損失,MPO MTPケーブル 500回の挿抜回数,MPO MTP光ファイバー IEC準拠 |
||
製品の説明

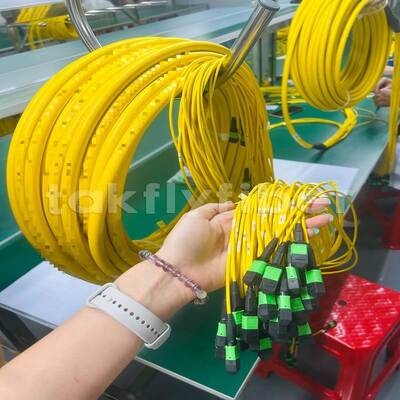

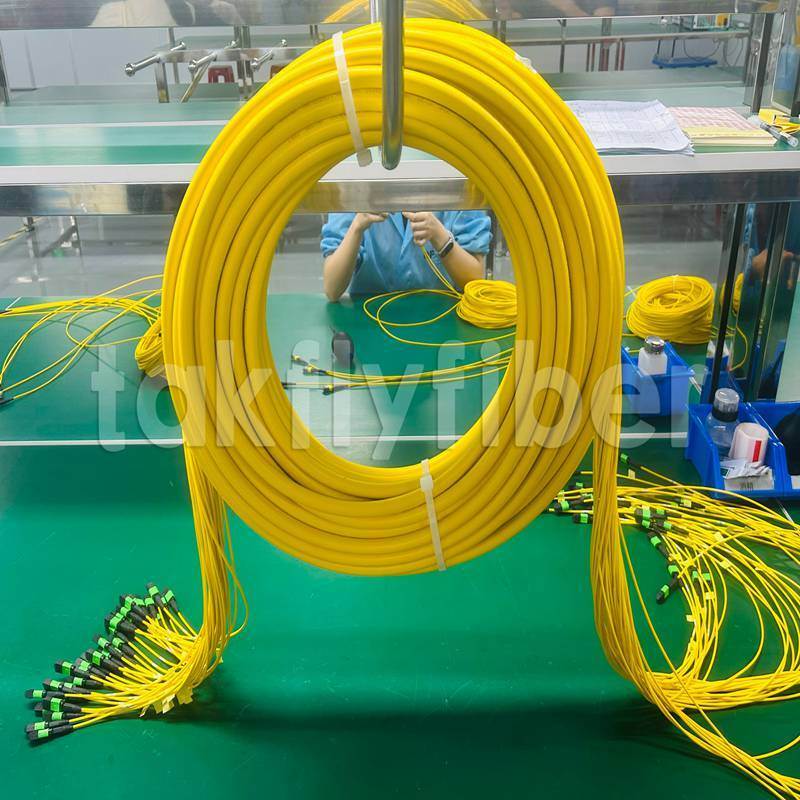

Takfly MPO/MTP 高密度マルチファイバーパッチコード
8/12/24コア 最大576コア | 低損失 | 500挿抜回数 | IEC & TIA準拠
製品概要
MPO/MTPマルチファイバーコネクタシリーズは、データセンター、通信事業者の中央局、CATVヘッドエンド、産業環境における高密度光相互接続のために設計されています。精密成形されたMTフェルールと高精度ガイドピンの組み合わせにより、単一インターフェースで最大24本のファイバーを正確にアライメントし、カスタム構成では最大の能力を持つTakflyは、データセンター、通信、5G、AIクラスター、CATV、産業用途向けにスケーラブルで高信頼性のファイバー相互接続を提供します。すべての仕様は工場でテスト済みであり、まで対応し、超大規模展開を可能にします。
Takfly Communicationsは、25年以上のODM/OEM製造経験をこのシリーズに注ぎ込んでいます。当社は、30,000平方メートルの生産スペース30,000平方メートルの製造スペースを、深センにある6,000平方メートルのR&D本社中山にある24,000平方メートルの大量生産工場に展開し、19の専用MPO生産ラインを稼働させ、月産を稼働させ、月産を誇ります。標準と低損失の2つの性能グレードがあり、多様なリンクバジェット要件に対応します。全製品はIEC 61754-7およびEIA/TIA-604-5に準拠しており、出荷前に100%工場検査を実施しています。
主な特徴
- 一貫したコアジオメトリを実現する精密成形MTフェルール
- 繰り返し挿抜後も信頼性の高いアライメントを実現する高精度ガイドピン
- コンパクトなフォームファクタで4, 8, 12, 24ファイバーをサポート。カスタムソリューションは最大の能力を持つTakflyは、データセンター、通信、5G、AIクラスター、CATV、産業用途向けにスケーラブルで高信頼性のファイバー相互接続を提供します。すべての仕様は工場でテスト済みであり、
- まで対応標準損失:
- ≤0.35 dB 標準 / ≤0.70 dB 最大低損失:
- ≤0.20 dB 標準 / ≤0.35 dB 最大
- シングルモード（G.652, G.655, G.657）およびマルチモード（OM1～OM5）ファイバーと互換性あり
- 複数のケーブルタイプ: ミニラウンド（≤4.5 mm OD）またはリボン（≤3.0×5.0 mm）
- ジャケットオプション: PVCまたはLSZH（低煙、ハロゲンフリー、CPR Bca/Cca/Dca認証）極性管理:
- タイプA、B、C（カラーコーディングとラベリング付き）
オス（ピン付き）とメス（ピンなし）のバージョンあり
技術仕様
| 光学・インターフェースパラメータ | パラメータ |
|---|---|
| 仕様 | コネクタタイプ |
| MPO / MTP（オス（ピン付き）/ メス（ピンなし）） | 端面 |
| PC（MM） / APC（SM） | ファイバータイプ |
| SM: G.652, G.655, G.657; MM: OM1, OM2, OM3, OM4, OM5 | コア数 |
| 4, 8, 12, 24（カスタムで最大576ファイバー） | ケーブルタイプ |
| ミニラウンド（≤4.5 mm OD） / フラットリボン（≤3.0×5.0 mm） | ジャケット材質 |
| PVC / LSZH（CPR Bca/Cca/Dca認証） | 長さ |
| 0.5 m ～ 200 m（カスタマイズ可能） | テスト波長 |
| SM: 1310/1550 nm; MM: 850/1300 nm | 挿入損失（標準グレード） |
| 標準 ≤0.35 dB / 最大 ≤0.70 dB | 挿入損失（低損失グレード） |
| 標準 ≤0.20 dB / 最大 ≤0.35 dB | リターンロス（SM APC） |
| ≥60 dB | リターンロス（MM PC） |
| ≥20 dB | 繰り返し性 |
| ≤0.1 dB | 相互運用性 |
| ≤0.2 dB | 相互運用性 |
| ≤0.2 dB | 曲げ半径（静的 / 動的） |
10D / 20D
環境・機械的信頼性
- すべてのMPO/MTPパッチコードは、過酷な環境での長期安定性を確保するために厳格な環境スクリーニングを受けています。挿抜回数:
- ≥500（挿入損失変動 ≤0.2 dB）引張強度:
- ≥50 N（2.0 mmケーブル、コネクタからケーブルへ）湿熱サイクル:
- -10℃ ～ +65℃、93% RH、5サイクル -> ΔIL ≤0.3 dB（IEC 61300-2-19）高温エイジング:
- 85℃で168時間 -> ΔIL ≤0.3 dB低温保管:
- -40℃で24時間 -> ΔIL ≤0.2 dB振動・衝撃:
- 産業用途向けGR-1435-CORE要件に準拠熱サイクル:
- IEC 61300-2-22に準拠動作温度:
- -20℃ ～ +70℃保管温度:
-40℃ ～ +80℃
| アプリケーションシナリオ | アプリケーション | 例 |
|---|---|---|
| メリット | データセンター - 40G/100G/400Gリンク | QSFP-40G-SR4をパッチエリアに接続する12ファイバー低損失MPOパッチコード |
| デュプレックスLCペア4組を置き換え、ケーブルトレイスペースを75%削減 | データセンター - 800G/AIクラスター相互接続 | スパインスイッチとGPUラック間の24ファイバーまたは576ファイバーMPOトランク |
| 次世代800GオプティクスとAIトレーニングクラスターを超低損失バジェットでサポート | 通信事業者中央局 - バックボーンアップグレード | ODFサブラックとMPO-LCブレークアウトモジュールを接続する24ファイバーMPOリボンケーブル |
| 迅速な展開、400Gコヒーレントオプティクスに対応可能 | 5Gフロントホール＆ミドルホール | BBU/DUとAAU/RUをCPRI/eCPRI経由で接続する8ファイバーMPOジャンパー |
| 個別のファイバースプライシングと比較して設置時間を60%削減 | 産業用 - 堅牢な相互接続 | 耐振動MPOジャンパー、動作温度-40℃～+85℃、衝撃・振動試験に合格 |
| 過酷な環境に対応する耐塩水噴霧・耐カビ性 | CATVヘッドエンド - マルチチャンネルビデオ配信 | 12の光受信機に供給する1x12 MPOスプリッター |
| 高密度、ケーブルの煩雑さを軽減 | エンタープライズLAN/SAN - キャンパスバックボーン | メイン配線盤とビルクローゼット間の24ファイバーMPOトランク |
10G/25G/40Gサーバー接続のための将来性のあるスケーラビリティ
| 競争優位性 | 比較項目 | 標準MPO（市場平均） |
|---|---|---|
| Takfly MPO/MTPシリーズ | 製造規模 | 限定的な容量 |
| 合計30,000平方メートル（深セン本社6,000平方メートル + 中山工場24,000平方メートル） | MPO生産ライン | で製造され、 |
| 19の専用MPOライン | 月産能力 | 20,000～50,000個 |
| 200,000個以上/月 | 最大ファイバー数 | 24～48コア |
| 最大576コア | 標準挿入損失 | 0.50 dB |
| 0.35 dB（標準） / 0.20 dB（低損失） | 挿抜回数 | 200 |
| ≥ 500 | 最大動作温度 | 70℃ |
| 85℃（短時間）、70℃（長時間） | 極性管理 | オプション / 手動 |
| カラーコーディング付きの完全なタイプA/B/C | 環境試験データ | 未指定 |
| 湿熱、熱サイクル、振動レポートあり | カスタム長 | 限定的 |
| 0.5 m ～ 200 m の任意の長さ | ケーブル径 | 標準バルク |
ミニラウンド ≤4.5 mm / リボン ≤3.0×5.0 mm
注文とカスタマイズ
- Takflyは、お客様の正確なプロジェクト要件に合わせて、完全にカスタマイズ可能なMPO/MTPパッチコードを提供します。利用可能なオプションは以下の通りです。コア数:
- 4 / 8 / 12 / 24ファイバー（カスタムで最大576ファイバー）損失グレード:
- 標準または低損失ケーブルタイプ:
- ミニラウンドまたはフラットリボン外被:
- PVCまたはLSZH（CPR Bca/Cca/Dca認証）端面:
- PC（マルチモード）またはAPC（シングルモード）極性:
- タイプA（ストレート）、タイプB（リバース）、またはタイプC（ペアワイズ）（カラーコード付きブーツ）コネクタ性別:
- オス（ガイドピン付き）またはメス（ピンなし）長さ:
- 0.5 m ～ 200 m の任意の長さブレークアウトファンアウト:
MPOからLC/SC/FCへのブレークアウトケーブルもご要望に応じて提供可能
注文コード例
MPO-12-LL-ROUND-LSZH-3M-APC-TYPEA-MALE
│ │ │ │ │ │ │ │
│ │ │ │ │ │ │ └── 性別: オス（ピン付き）
│ │ │ │ │ │ └── 極性: タイプA
│ │ │ │ │ └── 端面: APC
│ │ │ │ └── 長さ: 3メートル
│ │ │ └── ジャケット: LSZH
│ │ └── ケーブルタイプ: ラウンド（ミニ）
│ └── 損失グレード: 低損失
└── ファイバー数: 12コア
- 品質保証と認証100% IL & RLテスト済み
- -- 各パッチコードには個別のテストレポートが付属します3D干渉計検査
- -- IEC規格に準拠した曲率半径、ファイバー高さ、および頂点オフセット製造基準
- -- IEC、欧州規格、IPC/WHMA-A-620の作業基準認証
- -- CE、ISO 9001、ISO 14001、RoHS、REACH、FCC、CPR EN50575、ANATELトレーサビリティ
-- すべての出荷に対してユニークなシリアル番号とバッチテスト記録
製品概要このMPO/MTPマルチファイバーパッチコードシリーズは、標準および低損失グレード、強化された機械的耐久性（≥500挿抜回数）、実証済みの環境安定性（湿熱、高温エイジング、低温保管）、および完全な極性管理（タイプA/B/C）を提供します。30,000平方メートルの施設で製造され、19の専用MPOラインを稼働させ、月産200,000個以上の能力を持つTakflyは、データセンター、通信、5G、AIクラスター、CATV、産業用途向けにスケーラブルで高信頼性のファイバー相互接続を提供します。すべての仕様は工場でテスト済みであり、576ファイバー
までのカスタム構成が可能です。
よくある質問（FAQ）
Q1: あなたは直接の製造業者ですか、それとも商社ですか？A: 当社は、2000年に設立された、中国深センに本社を置く直接の製造業者およびトータルソリューションプロバイダーです。国家ハイテク企業として、30,000平方メートルの製造スペースを、深センにある6,000平方メートルのR&D本社と、中山にある24,000平方メートルの大量生産工場に展開しています。当社のMPO/MTP部門は、19の専用生産ラインを稼働させ、月産200,000個以上の能力を持ち、576コアまでの構成をサポートしています。当社は、Corning、Amphenol、NVIDIA、CoherentなどのTier-1パートナーを含む、確認
のクライアントにサービスを提供しています。
Q2: 最低注文数量（MOQ）は何ですか？A: サンプル評価および小ロットテストの場合、MOQは1個
から可能です。ただし、数量に応じて価格は有利に変動します。大量注文は、競争力のある段階的価格設定を可能にします。数千単位のユニットを必要とするデータセンタープロジェクトの場合、プロジェクトベースのボリューム割引と専任のアカウント管理を提供します。
Q3: FOB、CIF、またはDDP価格で見積もりしてもらえますか？A: はい。EXW、FOB深セン、CIF、CFR、およびDDP（一部地域）を含む柔軟なインコタームズを提供しています。緊急配送の場合、航空貨物（DHL、FedEx、TNT、UPS）で発送します。大量注文の場合は、競争力のあるフォワーダーを通じて海上貨物を手配します。目的地、数量、希望する条件をお知らせいただければ、24時間以内
に
貨物とリードタイムを含むターンキー見積もり
- を提供します。Q4: 製品の品質と一貫性をどのように保証しますか？
- A: 当社の製造はIECおよび欧州規格に準拠しており、CE、ISO 9001、ISO 14001、RoHS、REACH、FCC、CPR、およびANATELの認証を受けています。主な品質管理には以下が含まれます。 すべてのパッチコードに対する100%挿入損失およびリターンロス試験
- コネクタ端面ジオメトリのための3D干渉計検査
- IEC 61300-2シリーズ（湿熱、熱サイクル、振動）に準拠した環境スクリーニング
完全なトレーサビリティのための
ユニークなシリアル番号
- およびバッチテストレポートQ5: 標準のリードタイムはどのくらいですか？
- A: リードタイムは数量と構成によって異なります。 標準製品:
- 最大5,000個まで2～3営業日（在庫あり）カスタム構成:
ケーブルタイプ、極性、長さに応じて3～9営業日
緊急注文: 人気のある構成のバッファ在庫を維持しており、時間的制約のある展開のために生産を迅速化できますQ6: 保証ポリシーは何ですか？
A: 当社は、通常の動作条件下での材料および製造上の欠陥をカバーする、納品日から
1年間の保証を提供します。人為的な損傷については、無料修理サービスを提供します（お客様が返送料を負担）。エンタープライズおよびデータセンター契約向けに、延長保証プログラム（2～3年）も利用可能です。Q7: 梱包基準は何ですか？A: すべての製品は、国際輸出標準梱包
で、帯電防止バッグ、保護キャップ、頑丈なカートンに入れて出荷されます。当社は、カスタムロゴ印刷、ブランドラベル、バーコード、パレット構成を含む
OEM梱包を提供しています。見積もり前に梱包要件を指定してください。Q8: OEM/ODMサービスを提供できますか？
A: はい。コネクタハウジングの色、レーザー刻印ロゴ、ケーブルジャケットの色、カスタムテストレポート、特殊アセンブリを含む、すべての製品でOEM/ODMカスタマイズを受け付けています。お客様のデザインを保護するために、
機密保持契約（MNDA）に署名することも可能です。Q9: 大量注文の前にサンプルをリクエストできますか？A: はい。無料サンプルは、価値10米ドル未満の製品に対して提供されます。より高価なサンプル（例：MPO低損失、ブレークアウトケーブル）の場合、確認
する形で製造コストを請求します。サンプル送料は購入者が負担し、通常
1～3営業日
- でお届けします。Q10: 注文方法を教えてください。
- A: 当社の合理化されたプロセス: お問い合わせ -- 製品名、仕様、数量をメールで送信してください。送料込みの見積もりには、配送先住所を含めてください。確認
- --12～24時間以内にリードタイムと条件の詳細な見積もりを受け取ります。確認
- -- 見積もりを承認してください。当社がプロフォーマインボイス（PI）を発行します。支払い
- -- T/T、ウェスタンユニオン、またはPayPal。大量注文の場合：出荷前に50%のデポジット + 50%の残金
- 。生産
- -- 週次の進捗状況の更新とともに製造が開始されます。配送
-- 受取人および配送方法を確認してください。発送後24時間以内に追跡番号が提供されます。
アフターセールス -- 専任サポートが設置とパフォーマンスをフォローアップします。Q11: どのような支払い条件を受け入れますか？A: 当社はT/T、ウェスタンユニオン、およびPayPal
を受け入れます。既存のパートナーおよび大量契約（50,000米ドル以上）の場合、信用承認を条件に
Net-30またはNet-60のオープンアカウント条件
- を提供します。通貨オプション：USD、EUR、CNY。
- Q12: 技術サポートと設置ガイダンスを提供していますか？
- A: はい。当社の技術サポートチーム（英語、スペイン語、中国語）は以下を提供します。
- 販売前ファイバーインフラ設計コンサルテーション
- 極性管理トレーニング（タイプA/B/C）
