FTTH 高密度 MPO/MTP カセット管理 光ファイバーパッチパネル スライダブルタイプ データセンターとネットワークソリューション
商品の詳細:
| 起源の場所: | 中国、深Shenzhen |
| ブランド名: | DF/OEM/Nuetral |
| 証明: | CE/ROHS/REACH/ISO9001/ISO14001 |
| モデル番号: | MPO/MTP カセット管理パネル スライド式 |
お支払配送条件:
| 最小注文数量: | 交渉可能 |
|---|---|
| 価格: | negotiable denpend on QTY |
| パッケージの詳細: | ブリスターボックス+カートン |
| 受渡し時間: | 5~9 営業日 QTY に依存する |
| 支払条件: | ウェスタンユニオン,T/T,/Paypal |
| 供給の能力: | 1000個/日 |
|
詳細情報 |
|||
| 製品名: | FTTH 高密度 MPO/MTP カセット管理光ファイバー パッチ パネル スライド式 |データセンターおよびネットワーク ソリューション | ファイバーの種類: | SM (G652、G655、G657); MM (OM1-OM5) |
|---|---|---|---|
| ケーブル径: | 0.9/0.6 | コネクタ: | オス（ピンニードル）、メス MPO/MTP、LC |
| 挿入損失（DB）: | ≤ 0.3 | リターンロス（db）: | UPC SM: 40dB APC SM: 60dB |
| 再現性: | ≤ 0.1dB | 耐久性: | ≤0.2dB |
| 交換可能性: | ≤0.2dB | 曲げ半径(動的/静的): | 最小40mm |
| 製品名: | ラック、カセットモジュール | 材料: | アルミニウム |
| デザイン は: | TIA/EIA 568.C,ISO/IEC 11801,EN50173,IEC60304,IEC61754,EN297-1 | に迎合的: | RoHS,REACH/SVHC |
| ハイライト: | FTTH MPO/MTP カセットパッチパネル,滑りやすい光ファイバーパッチパネル,高密度MPOカセットデータセンター |
||
製品の説明
FTTH 高密度 MPO/MTP カセット管理光ファイバー パッチ パネル
高密度の光ファイバー接続と管理のために設計された、先進的なスライド式データセンターおよびネットワーク ソリューション。
製品概要
Takfly シリーズのラックマウント型パッチ パネルは、イージープラグ MTP/MPO から LC ファイバー カセット モジュールを管理および収容できるように設計されており、プラグ アンド プレイの終端済み高密度 MTP/MPO ファイバー ケーブル システムの接続を容易にします。このソリューションはネットワークの可用性を強化し、特に SAN、LAN、およびデータセンターのアプリケーションに適しています。
各イージープラグ MTP/MPO から LC カセットは、12/24 ファイバー MTP/MPO ベースのファイバー アセンブリに対応し、特定の要件に合わせてさまざまなファイバー モードの LC アダプターがプリロードされています。
アプリケーション
- 光ファイバー通信による建物間高密度配線システム
- ワイヤレス アクセス アプリケーション (WAA)
- ローカルエリアネットワーク(LAN)
- ケーブルテレビシステム(CATV)
- 商業ビル内のデータセンター室
- 通信基地局
- LANケーブル用の光アクティブ装置の光リンク相互接続
- ファイバー・トゥ・ザ・ホーム (FTTH)
- 工業地帯のデータセンター室
主な特長
- 集中カセットモジュール管理を備えた 19 インチラックマウントおよびキャビネット設置用に設計
- 耐久性のある静電塗装表面を備えた高品質アルミニウム合金構造
- LC インターフェース用に 96 本のファイバーをサポートする 1U 高密度容量
- 正確な PIN とアダプター接続を備えたオスまたはメスの MPO/MTP コネクタ
- プラグインロック構造と明確なラインシーケンス識別を特徴とするモジュラー設計
- 小型、軽量、耐衝撃性、難燃性、耐腐食性を備えた構造
- 優れた密閉性能で防塵性と高度なネットワーク機器統合を実現
- 1U スペースに最大 4 つの Small/MTP モジュールを収容
- さまざまな構成に対応する複数のアダプター オプションが利用可能
- ルースチューブ、分配ケーブル、終端処理済みケーブルと互換性あり
- ROHS、REACH SvHC、およびULの品質保証評価を取得
- 標準の 19 インチラックシステムに適合
技術仕様
| Uサイズ | 1U(44.2mm) |
|---|---|
| ポート数 | 12 (最大 144 コア) |
| 幅 | 482.6mm |
| 深さ | 464.9mm |
| 正味重量 | 6.8kg |
| 梱包重量 | 8.7kg |
| 梱包サイズ | 57×56×20cm |
| 材料 | 1.2mm冷間圧延鋼 |
| 材質コーティング | 粉体塗装 |
| 色 | 黒 |
| に従って設計されています | TIA/EIA 568.C、ISO/IEC 11801、EN50173、IEC60304、IEC61754、EN297-1 |
| に準拠 | RoHS、リーチ/SVHC |
| Uサイズ | 1U(44mm) | 2U(88mm) |
|---|---|---|
| ポート数 | 4 (最大96コア) | 8 (最大192コア) |
| 幅 | 482.6mm | |
| 深さ | 363.2mm | |
| 正味重量 | 3kg | 6kg |
| 梱包重量 | 3.3kg | 6.5kg |
| 材料 | 1.2mm～1.5mm 冷間圧延鋼 | |
| 材質コーティング | 粉体塗装 | |
| 色 | 黒 | |
| に従って設計されています | TIA/EIA 568.C、ISO/IEC 11801、EN50173、IEC60304、IEC61754、EN297-1 | |
| に準拠 | RoHS、リーチ/SVHC | |
パネル構造

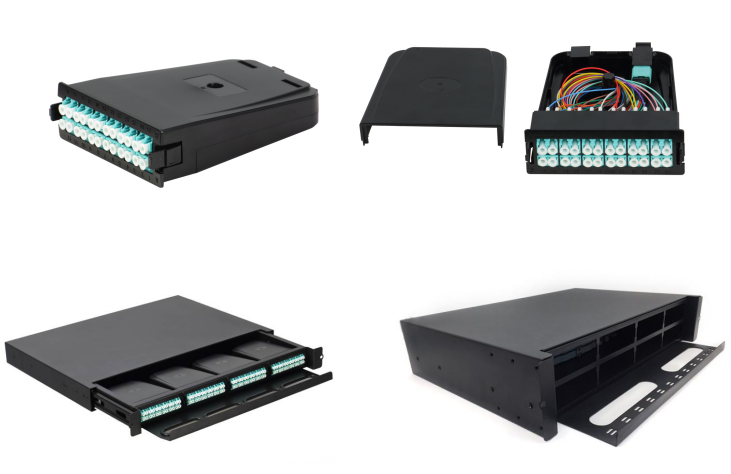

製品画像
TAKFLYを選ぶ理由
- 26年以上の光ファイバー製品の製造経験
- 3年以上の経験を持つ450人以上の組立作業員
- イノベーションに専念する 10 人以上の研究開発エンジニア
- ドイツから輸入した射出成形機16台と生産ライン16台
- OTDR、3D、VFL、IL&RL試験機、引張強度試験機などの総合試験設備
- OEMブランディングを受け入れます
- 世界中で定期的に展示会に参加
品質管理
- 生産前の抜き取り原料受入検査
- 個々の工程が完了した後の全数検査
- 生産途中の段階の全数検査
- 梱包前の完成品の完全な検査
- 出荷前のスポットチェック
配送情報
- サンプル: 1 ～ 3 営業日
- 大量生産注文: 3 ～ 7 営業日
- 包装: ビニール袋、カートン、パレットのオプションが利用可能
よくある質問
Q1: カタログや価格表はどうやって入手できますか?
A1: カタログと価格表を入手するには、電子メールまたは連絡先情報を当社 Web サイトから提供してください。
Q2：価格交渉はできますか？
A2: はい、混合商品の複数コンテナ積載については割引を検討する場合があります。
Q3: 送料はいくらかかりますか？
A3: 送料は発送サイズと発送方法によって異なります。ご要望に応じて料金をご提示させていただきます。
Q4: 訪問してもいいですか？
A4: はい、当社の工場は中国の深センにあります。ご予約を希望される場合は、お問い合わせください。
Q5: 商品を受け取ったときに品質に問題がある場合はどうすればよいですか?
A5: 開梱時に品質に問題が発生した場合は、参考のために写真を撮ってください。当社の品質管理部門が調査して最適なソリューションを提供し、将来の生産に向けて改善を実施します。
Q6: 梱包条件は何ですか?
A6: 通常、ブリスターボックスやカートンで商品を梱包しますが、カスタム梱包のご要望にも対応できます。
Q7: 支払い条件は何ですか?
A7: T/T 30% のデポジット、配達前に 70% の残高。最終的な支払いの前に、製品とパッケージの写真を提供します。
Q8: 納期はどのくらいですか?
A8: EXW、FOB、CFR、CIF、DDU
Q9: 納期はどうですか?
A9: 通常、前払いを受け取ってから 5 ～ 7 営業日かかります。具体的な納期は商品や注文数量によって異なります。
Q10: サンプルに従って生産できますか?
A10: はい、サンプルまたは技術図面に基づいて生産できます。
当社の製品にご興味がございましたら、またはご質問がございましたら、いつでもお気軽にお問い合わせください。
