製品の説明

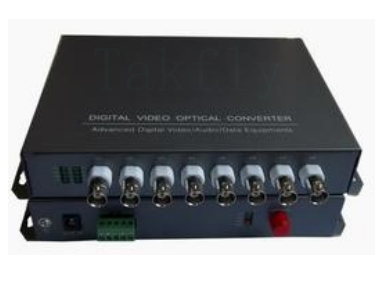

8チャネルデジタルビデオ光学変換器
費用対効果の高い長距離,圧縮されていないビデオ伝送で RS485 データが 1 つの光ファイバーケーブルで送信されます
製品概要
This advanced digital video optical converter utilizes all-digital communication technology to simultaneously transmit 2 forward video channels and 1 or 2 reverse RS485/422 data channels over a single fiberPAL,NTSC,SECAM形式と互換性のある非圧縮デジタルビデオエンコーディングを備えており,さまざまなアプリケーションの要求に応じた放送レベルの画像品質を提供します.
プラグ・アンド・プレイの設計により,現場で稼働することなく迅速な設置が可能で,さまざまな環境で安定した動作が保証されます.LED状態表示は,システムパラメータのリアルタイムモニタリングを提供します.電気磁気干渉耐性により設備の信頼性が向上します.
主要 な 特徴
- 完全デジタルで圧縮されていない,放送品質の光ファイバー通信
- 広い光学動力範囲- フィールドの調整は必要ない
- PAL,NTSC,SECAM,その他のビデオ送信形式と互換性
- RS232 / RS485 / RS422 データ通信サポート
- 3段階の雷保護デザイン
- 工業用デザイン要求の高い環境での高い信頼性
- 自動電源調整そして自動温度補償自動復元付きの過負荷保護
- フル・サーフェス・マウント技術 (SMT)信頼性の向上のために
- 監視クライアント- 標準的な 19" 4U シャーシは最大 8 カードをサポートします.中央管理のためにネットワーク カードを追加できます.
- 遠隔光学トランシーバー- コンパクトなデスクトップ・シャシ設計で壁掛けオプション
技術性能仕様
ビデオパフォーマンス
| ビデオチャンネル | 8 |
| ビデオ帯域幅 | 0~6.5MHz |
| 抽出率 | 8ビット/10ビット |
| シグナルとノイズ比 | ≥ 65dB |
| 差異的な利益 | <1% (典型) |
| 差分相 | <0.8° (典型的な) |
| 垂直傾き | <0.5% (最大) |
| 入力/出力阻力 | 75Ω (不均衡) |
| 入力/出力レベル | 1.0Vpp (典型的な) |
| シグナルシステム | PAL / NTSC / SECAM |
データ性能
| データチャネル | 1方向か2方向 |
| データインターフェース | RS485/422 (オプション) |
| 物理インターフェース | 5つの産業ターミナル |
| データレート | 0 ~ 100Kbps |
| ビットエラー率 (BER) | <10E-12 |
光学性能
| 送信波長 | 1310nm/1550nm |
| オプティカルインターフェース | FC / PC |
| 光電源を伝達する | -8dB |
| 受容器の感受性 | -25dB |
| オプティカル・ダイナミック・レンジ | 17dB |
| 最大光学損失 | 14dB |
| 送信距離 | 20KM以上 (単行車) |
一般仕様
| 動作温度 | -10°C ~ +55°C |
| 湿度 | 0 ~ 95% (凝縮がない) |
| 電力消費量 | 2.5W @ DC5V |
| サイズ | 483mm (L) x 170mm (W) x 55mm (H) |
| 体重 | 6.0kg |
| MTBF | 100万時間以上 |
典型的な用途
- セキュリティと監視- 安全な都市と建物のセキュリティ監視
- 交通機関- 高速道路と鉄道の遠隔監視システム
- 公共交通機関- 都市公共交通監視システム
- 公共の安全- 運用施設の遠隔監視
- 金融- 銀行監視システム
- エネルギー・ユーティリティ- 電源システムの遠隔監視
- 産業用- 工業および鉱山生産プロセス監視
- 水資源管理- 洪水対策と貯水池の監視
- 航空- 空港監視
- メディア- ラジオ・テレビの画像送信
- 教育- 学校キャンパスと試験室の監視
- 商業用・住宅用- 高層ビル,スマートビル,スマートコミュニティ
- ロジスティック- 税関壁と倉庫のビデオ監視
- 石油化学- 石油化学施設の監視
- 矯正- ビデオ監視システム
- 政府- 政府施設の監視・警報システム
- コマンド&コントロール- コマンドと制御位置の視覚化
- 救急サービス- 森林火災コマンドシステム
モデル番号システム
モデルコード説明:
1 ビデオ信号の番号
2 データ信号の番号,Dは先行データ,dは逆行データ
3 音声信号の番号,Aは前向きの声,aは逆向きの声
4 スイッチ値の番号,Kは前向きのスイッチ値,kは逆のスイッチ値
5Eはイーサネットインターフェース
6Tは電話インターフェースです
7 SMは単調,MMは多調
8FC,SC オプショナル用の光学インターフェース
9 Cはシャシーカードタイプ,Eは独立
1 ビデオ信号の番号
2 データ信号の番号,Dは先行データ,dは逆行データ
3 音声信号の番号,Aは前向きの声,aは逆向きの声
4 スイッチ値の番号,Kは前向きのスイッチ値,kは逆のスイッチ値
5Eはイーサネットインターフェース
6Tは電話インターフェースです
7 SMは単調,MMは多調
8FC,SC オプショナル用の光学インターフェース
9 Cはシャシーカードタイプ,Eは独立
なぜTAKFLY を 選ん だ の か
光ファイバー製品における製造経験26年
- 経験豊富な組立チーム:6年以上の経験を持つ80人以上の組立作業員
- 強力な研究開発能力:10人以上の研究開発技術者
- 先進的な生産装置:ドイツから輸入された注射機16セットと生産ライン16台
- 総合的な試験施設:OTDR,ILD,VFL,RL,IL,緊張強度テスト,粉砕抵抗テスト,パワーメーターテスト,ライトチェック等を含む30以上のセットのテスト機器
- OEM ブランド 承認- オーダーメイドのロゴ/ブランド
品質管理プロセス
到着した検査:生産前の原材料の現場検査
製造中の検査:各プロセス完了時に完全な検査
梱包前の検査:梱包前に完成品の完全な検査
発送前の検査:発送前 局所検査
産業参加
OFC,FOCC,ConnecAsia,NFTCOM,AFRICACOM,SMART ICT,CONTELEM,中国電子展など主要な産業イベントに積極的に参加しています
配達情報
サンプル:1-3 営業日
大量生産の注文:3~7 営業日
パッケージ:需要 に かなっ て プラスチック の バッグ,紙箱,パレット の 選択肢 が 提供 さ れ ます
