詳細情報 |
|||
| ハイライト: | 4CHデジタル光学ビデオコンバーター,RS485データを持つ光ファイバー変換器,ビデオとデータファイバー変換器 |
||
|---|---|---|---|
製品の説明

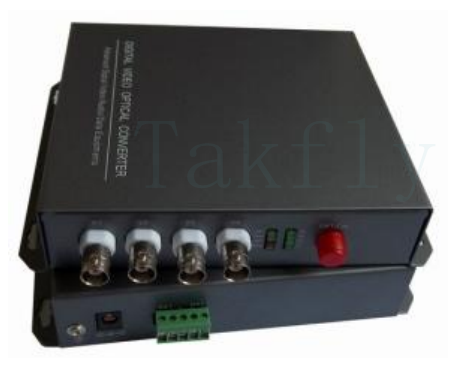

4CH デジタル ビデオ光コンバータ – 2 ビデオ + 1 ～ 2 RS485 データ (単一ファイバー経由)
このシリーズのデジタル ビデオ光コンバーターは、オールデジタル通信技術の同時送信を可能にします。2つの順方向ビデオチャンネルそして1 つまたは 2 つのリバース RS485/422 データ チャネルを超えて単繊維。
ビデオ信号は非圧縮デジタルビデオエンコーディングと互換性がありますPAL、NTSC、SECAM形式、配信放送レベルの画質さまざまなアプリケーション要件に対応します。
主な特長
- 完全デジタル、非圧縮、放送品質の光ファイバー伝送
- 広い光学ダイナミックレンジ - フィールド調整は不要
- PAL、NTSC、SECAM、その他のビデオ伝送フォーマットとの互換性
- RS485 / RS422 データ通信サポート
- 3段階の避雷設計
- 要求の厳しい環境に耐える高い信頼性を備えた工業用グレードの設計
- 自動パワー調整・温度補償回路
- 自動回復による過負荷保護
- プラグアンドプレイ設計で迅速なインストールが可能
- リアルタイム監視のためのLEDステータスインジケーター
- 雷保護機能とEMI/RFI耐性を内蔵
性能仕様
ビデオパフォーマンス
| パラメータ | 仕様 |
|---|---|
| ビデオチャンネル | 4 |
| ビデオ帯域幅 | 0～6.5MHz |
| サンプルレート | 8ビット/10ビット |
| 信号対雑音比 | ≧65dB |
| 微分ゲイン | <1% (通常) |
| 微分位相 | <0.8° (標準) |
| 垂直方向の傾き | <0.5% (最大) |
| 入出力インピーダンス | 75Ω(不平衡) |
| 入出力レベル | 1.0Vpp (標準値) |
| 信号システム | PAL / NTSC / SECAM |
データパフォーマンス
| パラメータ | 仕様 |
|---|---|
| データチャネル | 1 または 2 ウェイ |
| データインターフェース | RS485/422 (オプション) |
| 物理インターフェース | 5つの産業ターミナル |
| データレート | 0～100Kbps |
| ビットエラー率 | <10E-12 |
光学性能
| パラメータ | 仕様 |
|---|---|
| 透過波長 | 1310nm/1550nm |
| 光インターフェース | FC/PC |
| 光パワーの送信 | -8dB |
| 受信感度 | -25dB |
| 光学ダイナミックレンジ | 17dB |
| 最大光損失 | 14dB |
| 伝送距離 | 20KM以上（シングルモード） |
技術仕様
| パラメータ | 仕様 |
|---|---|
| 動作温度 | -10℃～+55℃ |
| 湿度 | 0～95％（結露なきこと） |
| 消費電力 | 2.5W @ DC5V |
| 寸法 | 483mm (長さ) x 170mm (幅) x 55mm (高さ) |
| 重さ | 6.0kg |
| MTBF | 100,000時間以上 |
代表的な用途
セキュリティと監視
交通システム
公共交通機関
公安
金融と銀行
エネルギーと公共事業
産業監視
水の管理
航空
メディアと放送
教育
商業および住宅
ロジスティクス
石油化学
矯正施設
政府
コマンド＆コントロール
緊急サービス
モデル番号ガイド
- ①ビデオ信号番号
- ② データ信号番号（D=順方向データ、d=逆方向データ）
- ③音声信号番号（A=順音声、a=逆音声）
- ④スイッチング値（K＝正転スイッチング値、k＝逆転スイッチング値）
- ⑤ イーサネットインターフェース
- ⑥ 電話インターフェース
- ⑦ SM = シングルモード、MM = マルチモード
- ⑧ FC、SC 光インターフェースオプション
- ⑨ C = シャーシカードタイプ、E = 独立
TAKFLYを選ぶ理由
26 年の製造経験光ファイバー製品の
製造能力
- 経験豊富な組立チーム:6年以上の経験を持つ80人以上の組立作業員
- 強力な研究開発能力:10名以上の研究開発エンジニア
- 高度な生産設備:ドイツから輸入された射出成形機16台と生産ライン16台
- 総合的な試験施設:OTDR、ILD、VFL、RL、IL、引張強さ試験機、耐圧壊試験機、パワーメーター試験機、ライトチェッカーなど30セット以上の試験機を取り揃えております。
- OEMブランディングを受け入れました- カスタムロゴ/ブランディングが利用可能
品質管理プロセス
- 受入検査:生産前の原材料の抜き取り検査
- 工程内検査:個々の工程が完了するたびに全数検査を行う
- 梱包前検査：梱包前の完成品の完全な検査
- 出荷前検査：出荷前のスポットチェック
業界の参加
OFC、FOCC、ConnecAsia、NFTCOM、AFRICACOM、SMART ICT、Contelem、China、Source Electronics Exhibition などの主要な業界イベントに積極的に参加しています。
配送情報
| サービス | タイムライン |
|---|---|
| サンプル | 1～3営業日 |
| 量産注文 | 3～7営業日 |
梱包オプション:ご要望に応じて、ビニール袋、カートン、パレットのオプションをご利用いただけます。
