詳細情報 |
|||
| コア: | マルチコア | コネクタA: | SC |
|---|---|---|---|
| コネクタB: | MPO/MTP | ファイバーモード: | 50/125um |
| ケーブル径: | 0.9/2.0/3.0 | ポーランド型: | PC/APC |
| リターンロス: | MM/PC:20 dB/SM/APC:60 dB | 挿入損失: | 0.35dB マックス (0.15dB 典型的な) |
| アウターシース材料: | PVC/LSZH | 傾き半径 静的/動的: | 10D/20D |
| HSコード: | 854470000 | 性別: | 男性/女性 |
製品の説明

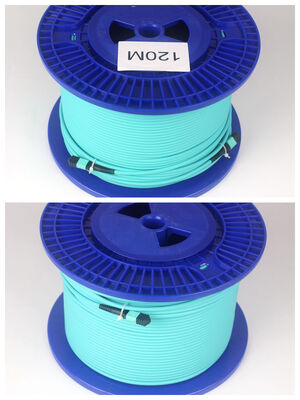

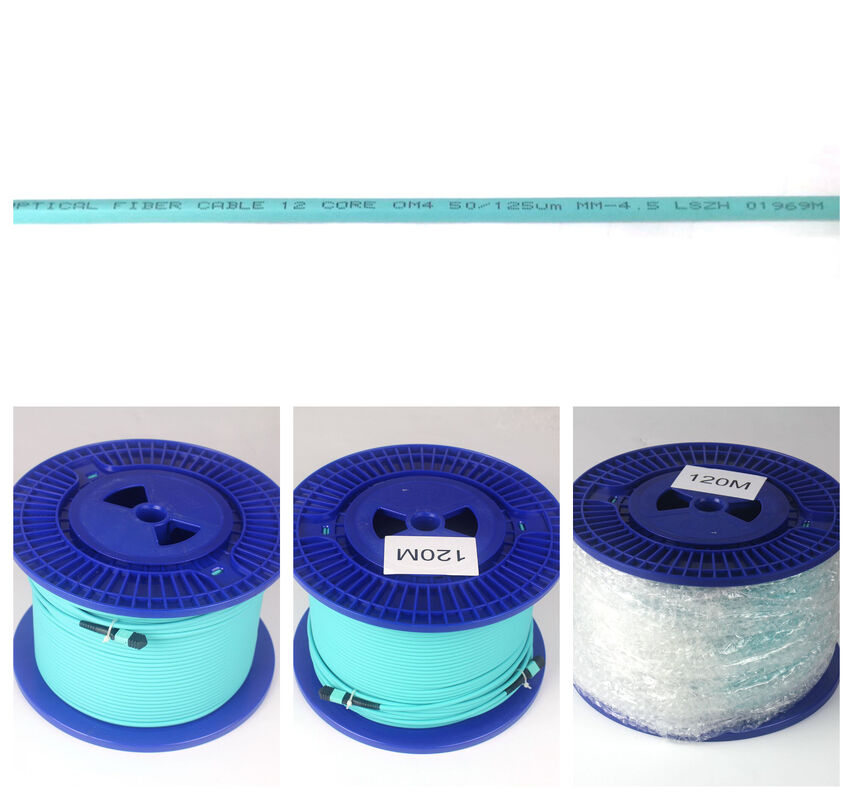

スペース制約のあるデータセンター展開向けの工場終端MPO/MTPパッチコード
製品概要
高密度データセンター環境向けに特別に設計されたMPO/MTPパッチコードは、両端にMPO/MTPコネクタが終端処理されたマルチコアファイバーケーブルで構成されています。この終端処理済み設計により、現場でのスプライシングや研磨が不要になり、一貫した光学性能を確保し、設置時間を大幅に短縮できます。
コンパクトなマルチファイバー構造は、複数の接続を単一のインターフェイスに統合することでラック空間の利用を最大化し、ケーブル配線を簡素化し、サーバーキャビネットやパッチエリア内の気流の障害を低減します。データセンターが40G、100G以上の高速化に向かうにつれて、MPO/MTPベースのインフラストラクチャは、パラレルオプティクスと高密度バックボーンケーシングをサポートするために不可欠になります。
Takflyは、ファイバータイプ（シングルモードまたはマルチモード）、伝送モード、コネクタインターフェイス、および極性スキームのプレミアムカスタマイズオプションを備えた包括的なMPO/MTPパッチコードを提供しています。これらのパッチコードは、最新のネットワーク環境に信頼性が高く、省スペースで、将来性のあるケーシングソリューションを提供します。
主な特徴
- IEC61754-7準拠
- EIA/TIA-604-5準拠
- 高精度ガイドピンによる正確なアライメント
- コンパクト設計、最大4/8/12/16/24/32/48/72ファイバー
- 光ケーブルタイプ：リボンケーブル、リボンファイバー、ブレイクアウトミニケーブルなど
アプリケーション
- ギガビットイーサネット
- 産業・軍事
- 構内配線
- CATV、ビデオ、マルチメディア
- 電気通信ネットワーク
- O/Eモジュール間の相互接続
- アクティブデバイス/トランシーバーインターフェイス
- 光スイッチ間フレーム接続
- 非同期伝送モード（ATM）
- PCカードとパッチパネル間のパラレル光相互接続
技術仕様
| パラメータ | MPO/MTP | LC / SC / ST / FC |
|---|---|---|
| 端面タイプ | PCおよびAPC | UPCおよびAPC |
| ファイバータイプ | SM (G652, G655, G657); MM (OM1-OM5) | 同一 |
| コア数 | 4, 8, 12, 16, 24, 32, 48, 72 | 1（シングルファイバー） |
| ケーブル径 | ミニ丸型ケーブル：≤5.0 mm リボンケーブル：≤2.5×5.0 mm |
0.6 mm, 0.9 mm, 2.0 mm, 3.0 mm |
| 挿入損失（標準/最大） | 低損失：0.2 / 0.35 dB 標準：0.3 dB（標準） |
0.3 dB（標準） |
| リターンロス（最小） | APC SM：60 dB PC MM：20 dB |
UPC SM：50 dB UPC MM：25 dB |
| 外被材質 | PVC / LSZH | PVC / LSZH |
注文情報
- モードタイプ：シングルモード（UPCおよびAPC）/マルチモード（PC）
- ケーブルタイプ：G652D / G657A1 / G657A2 / G655 / OM1 / OM2 / OM3-150 / OM3-300 / OM4 / OM5
- ファイバー数：シングル/デュプレックス/ 4コア/ 6コア/ 8コア/ 12コア/ 24コア/ 48コア/ 96コアなど
- コネクタタイプ：SC / FC / LC / ST / MPO / MTP / MU / MTRJ / E2000 / SMA
- 被覆材：PVC / LSZH
- ケーブル径：0.9 / 2.0 / 3.0 mm（他の径もカスタマイズ可能）
- パッチコード長：ご要望に応じて
- 挿入/リターンロス：標準/低損失
- タイプ：ピグテール/パッチコード/LGXボックス/パッチパネル
- MPO/MTPコネクタは、メソッド（タイプA/タイプB/タイプC）、オスまたはメス、ファイバー数（4/8/12/16/24/32ファイバー）をお知らせください。
よくある質問
Q: MOQは何ですか？
A: MOQは1個から可能ですが、価格は競争力がありません。数量が多いほど、価格はより競争力があります。
Q: リードタイムはどのくらいですか？
A: 数量と製品によります。光ファイバーパッチコードの場合、5000個までのリードタイムは2〜3営業日です。定期的な製品は在庫があります。また、緊急注文にも対応できます。
Q: FOB価格の見積もりは可能ですか？
A: はい。空輸、DHL、TNT、UPC、FEDEXなどで配送できます。大量の場合は海上で配送します。数量の詳細な要件をお知らせいただければ、送料とリードタイムを含めて見積もりを提示できます。競争力のあるフォワーダーがあります。さらに多くのソリューションについては、お気軽にお問い合わせください。
Q: 支払い条件は何ですか？
A: T/T、ウェスタンユニオン、ペイパル、マネーグラムを即時にお支払いください。高額の場合は、前金50％、配送前に残金50％をお支払いください。同じ品質基準で、市場でより良い価格が得られる場合は、TAKFLYも同じ価格をサポートできます。
Q: 品質はどうですか？
A: 当社の製造はIEC、ヨーロッパ標準に準拠しています。CE、ISO、RoHS、CPR、ANATEL認証取得済みです。すべての製品は出荷前に100％テストされています。
Q: OEM/ODMを提供できますか？
A: はい、できます。すべての製品でOEM/ODMを受け付けています。機密保持契約を締結できます。
Q: あなたは製造業者ですか？
A: はい、当社は2000年に設立された中国深センのFTTHソリューションおよびデータセンター総ソリューションプロバイダーです。
Q: 梱包はどうなっていますか？
A: 国際輸出標準パッケージ。梱包にロゴを印刷する必要がある場合は、見積もり前にご連絡ください。
Q: 保証はありますか？
A: 製品によって異なります。パッチコードについては、配送から1年間の保証がありますが、非人工的な損傷のみを対象とします。人工的な損傷については、無料で修理できますが、送料はお客様負担となります。
Q: サンプルはもらえますか？
A: 製品によります。10ドル未満の場合は無料サンプルを提供します。送料は配送前に購入者が負担します。
