詳細情報 |
|||
| 製品名: | 極細光ファイバ屋内ケーブル GJFH-2-24 | SM 減衰: | 標準 0.36/0.22 |
|---|---|---|---|
| クラッド径(μm): | 125±1.0 | MM減衰: | 通常 3.0/1.0 |
| 光ファイバーのファイバー数: | 1-24℃ | 緩い管色: | クロマトグラフィー |
| シース材質: | LSZH | シース直径: | 3.0±0.1mm |
| 温度範囲: | -20℃～+60℃ | 保証: | 5年間、永久保守 |
| ファイバーブランド: | コーニング,YOFC,OFS,ドラカ | ||
| ハイライト: | マイクロ光ファイバーケーブル GJFH-2-24,屋内光ファイバーケーブル GJFH,24コアの光ファイバーケーブル |
||
製品の説明
Micro Optical Fiber Indoor Cable GJFH-2-24
製品概要
Micro Optical Fiber Indoor Cable GJFH-2-24は、優れた機械的特性と環境特性を備えた、高性能屋内光通信アプリケーション向けに設計されています。
用途
- 光ファイバーアクティブ接続ジャンパーまたはテールファイバー
- データセンターおよび屋内通信ネットワークの場所へのルーティングとパッチ処理
- 機器と通信機器の相互接続
製品特性
- 被覆ファイバーは剥がしやすい
- アラミドヤーン補強エレメントは優れた引張強度を提供します
- 小外径のマルチコア数
- 動作温度範囲内での低誘起減衰による優れた難燃性能
光パラメータと特性
シングルモードファイバー仕様
| ファイバータイプ | G652D (1310/1550nm) | G657A1 (1310/1550nm) | G657A2 (1310/1550nm) | G657B3 (1310/1550nm) |
|---|---|---|---|---|
| 減衰 (dB) 標準 | 0.36/0.22 | 0.36/0.22 | 0.36/0.22 | 0.36/0.22 |
| 減衰 (dB) 最大 | 0.5/0.4 | 0.5/0.4 | 0.5/0.4 | 0.5/0.4 |
| ゼロ分散スロープ | ≤0.091 ps/km*nm² | ≤0.092 ps/km*nm² | ≤0.092 ps/km*nm² | ≤0.092 ps/km*nm² |
| 分散 (1285~1340nm) | -3.5 - 3.5ps/(nm*km) | -3.5 - 3.5ps/(nm*km) | -3.5 - 3.5ps/(nm*km) | -3.5 - 3.5ps/(nm*km) |
| モードフィールド径 (@1310nm) | 9.1±0.4 µm | 8.8±0.4 µm | 8.8±0.4 µm | 8.8±0.4 µm |
| カットオフ波長ケーブル | ≤1260 nm | ≤1260 nm | ≤1260 nm | ≤1260 nm |
| 最小曲げ半径 | 16 mm | 10 mm | 7.5 mm | 5.0 mm |
| クラッド径 | 125±1.0µm | 125±1.0µm | 125±1.0µm | 125±1.0µm |
マルチモードファイバー仕様
| ファイバータイプ | 62.5/125 µm (850/1300nm) | 50/125 µm (850/1300nm) | BIOM2+ (850/1300nm) | BIOM3 (850/1300nm) | BIOM4 (850/1300nm) | BIOM5 (850/953nm/1300nm) |
|---|---|---|---|---|---|---|
| 減衰 (dB) 標準 | 3.0/1.0 | 3.0/1.0 | 3.0/1.0 | 3.0/1.0 | 3.0/1.0 | 3.0/1.0 |
| 減衰 (dB) 最大 | 3.5/1.5 | 3.5/1.5 | 3.5/1.5 | 3.5/1.5 | 3.5/1.5 | 3.5/1.5 |
| 帯域幅 (MHz*km) | ≥200/≥500 | ≥400/≥500 | ≥700/500 | ≥1500/500 | ≥3500/500 | ≥3500/1850/500 |
| 有効モーダル帯域幅 | ----/---- | ----/---- | ≥950/--- | ≥2000/---- | ≥4700/---- | ≥4700/2470 |
| 10 ギガビットイーサネット SX (M) | ---- | ---- | ≤150/---- | ≤300/---- | ≤550/---- | |
| 40GBASE-SR4/100GBASE-SR10 | ---- | ---- | ---- | 140/---- | 170/---- | 200M/----/---- |
| 最小曲げ半径 | 30 | 30 | 7.5 | 7.5 | 7.5 | 7.5 |
| クラッド径 | 125±1.0 | 125±1.0 | 125±1.0 | 125±1.0 | 125±1.0 | 125±1.0 |

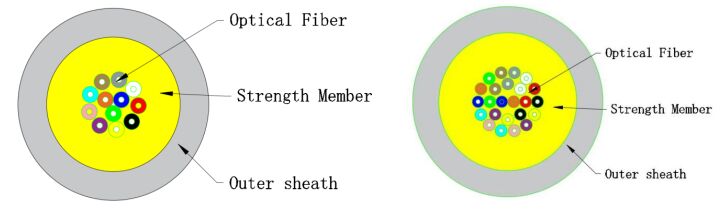

製品構造
| 光ファイバー | ファイバー数: 1-24C 色: クロマトグラフィー |
| シース | 材質: LSZH |
| 強度部材 | アラミドヤーン |
| 色 | お客様の要件またはファイバータイプによって異なります |
| 直径 | 3.0±0.1mm |
機械的および環境的特性
| 引張強度 | 短期的: 150N 長期的: 50N |
| 耐圧迫性 | 短期的: 500N/100mm 長期的: 100N/100mm |
| 温度範囲 | -20℃～+60℃ |
| 曲げ半径 | 動的: ≥20D 静的: ≥10D |
梱包と配送
- 梱包: 木製ドラム保護。お客様または当社のご要望に応じて。
- 配送長: 標準リール長: 0.5～2.0 km またはお客様のご要望に応じて。
ケーブルマーキング
- インクジェット印刷による1メートルごとのケーブルマーカー
- 製造年
- ケーブルの種類
- ファイバー数
- ケーブル長
- など。
- お客様または当社のご要望に応じて
製品画像
TAKFLYを選ぶ理由
- 光ファイバー製品における26年以上の製造経験
- 3年以上の経験を持つ450人以上の組立作業員
- イノベーションに専念する10人以上の研究開発エンジニア
- 16台のドイツ製射出成形機と生産ライン
- OTDR、3D、VFL、IL&RL試験機器を含む30台以上の試験機
- 包括的な試験装置: 引張強度試験機、耐圧迫性試験機、電力計試験機、光チェッカー
- OEMブランディングは受け入れられます
- グローバル展示会への参加: OFC、ECOC、CommunicAsia、NETCOM、AFRICACOM、SVIAZ ICT、CommunicIndonesia、Global Source Electronic Exhibition
品質管理
- 生産前の原材料スポットチェック
- すべての個々のプロセス後の全数検査
- 半製品の包括的なチェック
- 梱包前の完成品の全数検査
- 出荷前のスポットチェック
配送情報
- サンプル: 1～3営業日
- 量産注文: 3～7営業日
- 梱包: ご要望に応じて、ビニール袋、カートン、パレットをご利用いただけます
よくある質問
Q1: カタログと価格表はどのように入手できますか？
カタログと価格表を受け取るには、当社のウェブサイトを通じてメールアドレスまたは連絡先情報をご提供ください。
Q2: 価格交渉は可能ですか？
はい、混合商品の複数コンテナの負荷については割引を検討する場合があります。
Q3: 送料はいくらになりますか？
送料は、お客様の出荷サイズと配送方法によって異なります。ご要望に応じて料金をご提示いたします。
Q4: 訪問できますか？
もちろんです！当社の工場は中国の深センにあります。ご予約については、お問い合わせください。
Q5: 商品を受け取った際に品質問題が発生した場合はどうすればよいですか？
開封時に品質問題が発生した場合は、参考のために写真を撮ってください。当社のQC部門が調査し、最善の解決策を提供し、今後の生産に向けて品質改善を実施します。
Q6: 梱包条件は何ですか？
通常、ブリスターボックスとカートンに商品を梱包しますが、お客様からのカスタム梱包のご要望にも対応できます。
Q7: 支払い条件は何ですか？
T/T 30%をデポジットとして、納品前に70%の残高をお支払いください。最終支払い前に、製品と梱包の写真を提供します。
Q8: 配送条件は何ですか？
EXW、FOB、CFR、CIF、DDU
Q9: 納期はどうですか？
通常、前払いを受け取ってから5～7営業日です。具体的な納期は、商品と注文数量によって異なります。
Q10: サンプルに従って製造できますか？
はい、お客様のサンプルまたは技術図面に基づいて製品を製造できます。
当社の製品にご興味がある場合やご質問がある場合は、いつでもお気軽にお問い合わせください！
