詳細情報 |
|||
| ケーブル長: | 50m | コネクター材料: | 陶磁器ジルコニア |
|---|---|---|---|
| ケーブルのジャケット: | PVC/LSZH | 耐久性: | ≤ 0.2dB |
| 実用温度: | -20°C ～ +70°C | 保管温度: | -40°Cへの+85°C |
| ケーブルの直径: | 3.0mm | コネクターのタイプ: | MPO/MTP |
| ハイライト: | 24の繊維のmpoのトランク ケーブル,OM5 MPOのトランク ケーブル |
||
製品の説明

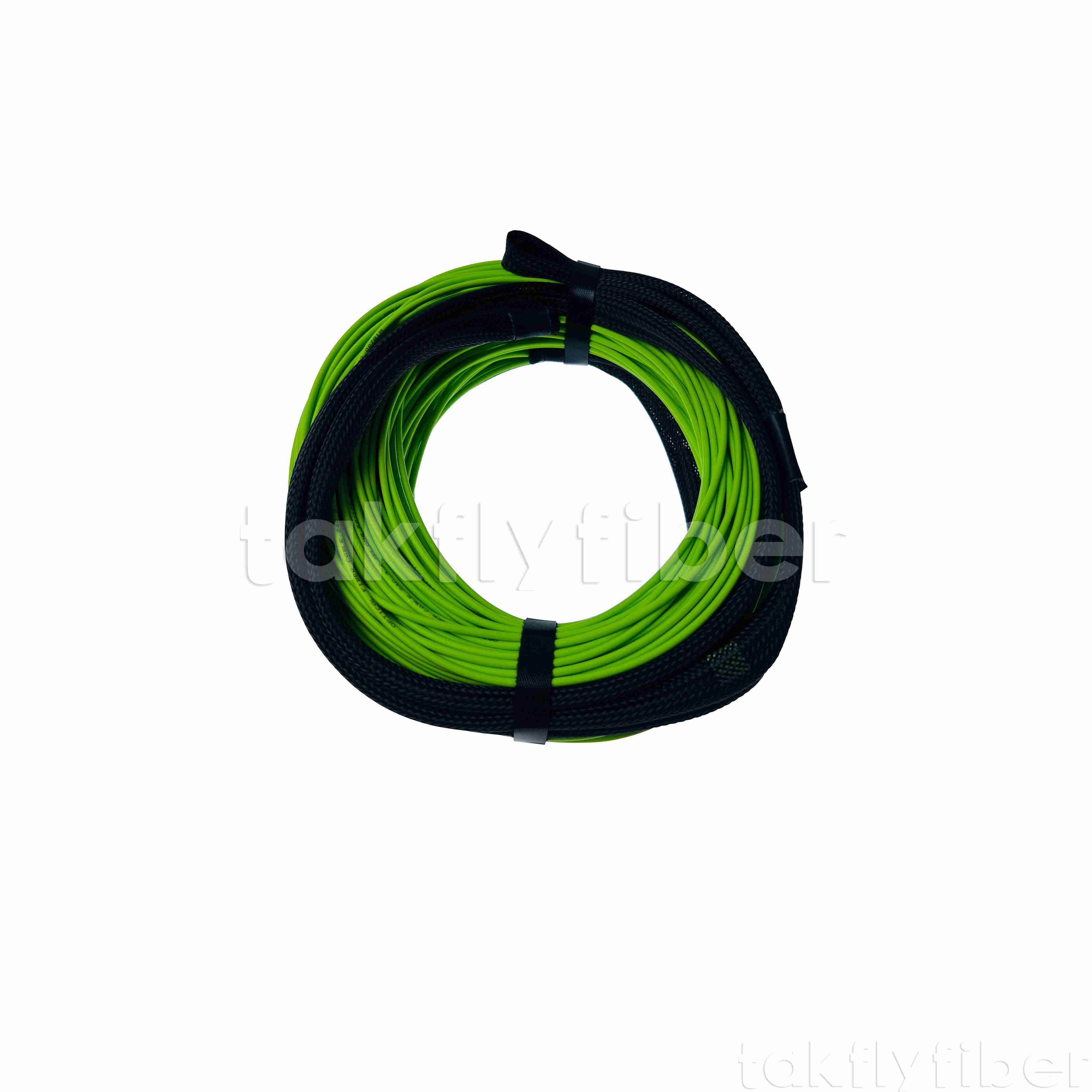

24 繊維 OM5 低損失 トランクケーブル 型B極性で女性から女性へ
製品説明:
MPO/MTPは非常に高密度の光ファイバーコネクタです. LCの2倍の大きさですが,データセンターのスペースを大幅に節約する8本の繊維から72本の繊維まで収めることができます.MPO接続原理は次のとおりです.:同じコア番号のコネクタが接続されなければなりません (12コアで12コア,24コアで24コア,など) 1つの男性コネクタを女性コネクタに接続する必要があります.磨きタイプが同じで (PCからPCへ), APCから APC).両接続器が女性MPO MTP接続器である場合,接続することはできません.さらに,PCポーリングはAPCポーリングと接続することはできません.
MPOパッチコードを選択する際には,ユーザはデータセンター内のMPO MTPパッチコードの性別と極度を認識する必要があります.例えば,MPO MTPコネクタが男性型であれば,接続できるように女性型MPO MTPパッチコードを購入する必要があります..
特徴:
一般的に丸いケーブルは直径3.0mmである.それ以外には,フラットケーブル,4.5mmのダブルシールドケーブルおよび装甲ケーブルも見つけることができる.MPO/MTPパッチコードについては,A型と呼ばれるタイプは3種類あります繊維配列に応じてB型とC型.
さらに,MPO/MTPコネクタには,ピン付きの男性コネクタとピンなしの女性コネクタが2種類あります.ファイバータイプについては,シングルモード (G652D,G657A1,G657A2) から多モード (OM3)OM4 OM5
MPO/MTPコネクタについては,挿入損失タイプを標準型とエリート型/低損失型に分けることができる.さらに,ファイバー番号が異なる場合もある.例えば 4/8/12/16/24/32/48.
技術パラメータ:
| ポイント | LC/SC/ST/FC... | MPO/MTP | |
| 端面型 | PC/UPC/APC | PC/APC | |
| 繊維の種類 | SM(G652/G655/G657) MM(OM1/OM2/OM3/OM4/OM5) | ||
| コア番号 | 8/12/24 | ||
| ケーブル直径 | 0.9/2.0/3.0 |
ミニラウンドケーブル:最大4.5mm リボンケーブル:最大3.0*5.0mm |
|
| 挿入損失 (dB) | ≤0.3 |
標準: ≤0.35/0.7 (典型的な/最大) 低損失: ≤0.2/0.35 (典型的な/最大) |
|
| リターン損失 (分) |
UPC SM: 40dB APC SM: 60 dB PC MM: 25 dB |
(サリーム) APC: 60dB
|
(笑) PC: 20dB |
| 試験波長 (nm) |
SM: 1310/1550 MM: 850/1300 |
||
| 繰り返し可能性 | ≤ 0.1dB | ||
| 耐久性 | ≤ 0.2dB | ||
| 互換性 | ≤ 0.2dB | ||
| 動作温度 | -20°C~70°C | ||
| 貯蔵温度 | -40°C~80°C | ||
| 外蓋の材料 | PVC/LSZH | ||
| 曲がり半径 (静的/動的) | 10D/20D | ||
| 長さ | カスタマイズ | ||
応用:
- アシンクロン送信モード (ATM)
- ギガビットイーサネット
- アクティブデバイス/トランシーバーインターフェース
- CATV,ビデオ,マルチメディア
- 敷地内装置
- 電気通信ネットワーク
- PCカードとパッチパネルの間における並列光学相互接続
- O/Eモジュールの相互接続
- 産業・軍事
- オプティカルスイッチインターフレーム接続
サポートとサービス
MPO MTPでは,信頼性と対応性の高い技術サポートとサービスを顧客に提供することにコミットしています.
オンラインで利用可能な包括的な知識ベースがあります.一般的な問題や問題に対する有用な情報と解決策を提供します携帯,メール,オンラインチャットを通じて 個別化された技術サポートも提供しています
また,現場設置や訓練,メンテナンス・修理など様々なサービスを提供しています.MPO MTP製品が最高性能で動作することを保証するために,迅速かつ信頼性の高いサービスを提供することができます..
私たちは最高レベルの顧客サービスと満足度を提供することに専念しています.質問や懸念があれば,私達に連絡することを躊躇しないでください.MPO MTP 製品から最大限の利益を得る手助けを期待しています!
FAQ:
Q1: MPO MTPとは何か?
A1: MPO MTPは,Takfly/DFが開発した多光ファイバー光学コネクタの一種である.モデル番号TK-MPO-PCで代表され,中国産である.
Q2: MPO MTP の利点は?
A2: MPO MTPは,従来のファイバーコネクタと比較して密度が高く,設置時間が速く,ケーブル管理が改善され,より優れた光学性能を提供します.
Q3: MPO MTP はどんな用途に適していますか?
A3: MPO MTP は,高密度のデータセンターネットワーク,家庭用ファイバーケーブル,バックボーンケーブルなどのアプリケーションに適しています.
Q4: MPO MTP は従来のファイバーコネクタと互換性がありますか?
A4:はい,MPO MTPは,LC,SC,ST,FCなどの伝統的な単線コネクタと互換性があります.
Q5: MPO MTP は色々な色で提供されていますか?
A5: はい,MPO MTP は,青,緑,黒などの色で入手できます.
