詳細情報 |
|||
| 製品名: | MPO MTP | 繊維のタイプ: | 多重モード |
|---|---|---|---|
| 耐久性: | ≤ 0.2dB | ケーブル長: | カスタマイズ |
| ケーブル色: | ライムグリーン | ケーブルの直径: | 3.0mm |
| 保管温度: | -40°Cへの+85°C | リターン・ロス: | ≥20dB |
| ハイライト: | 24コアMTP光ファイバーケーブル,om5 mtp 光ファイバーケーブル,24コアの光ファイバーケーブル |
||
製品の説明

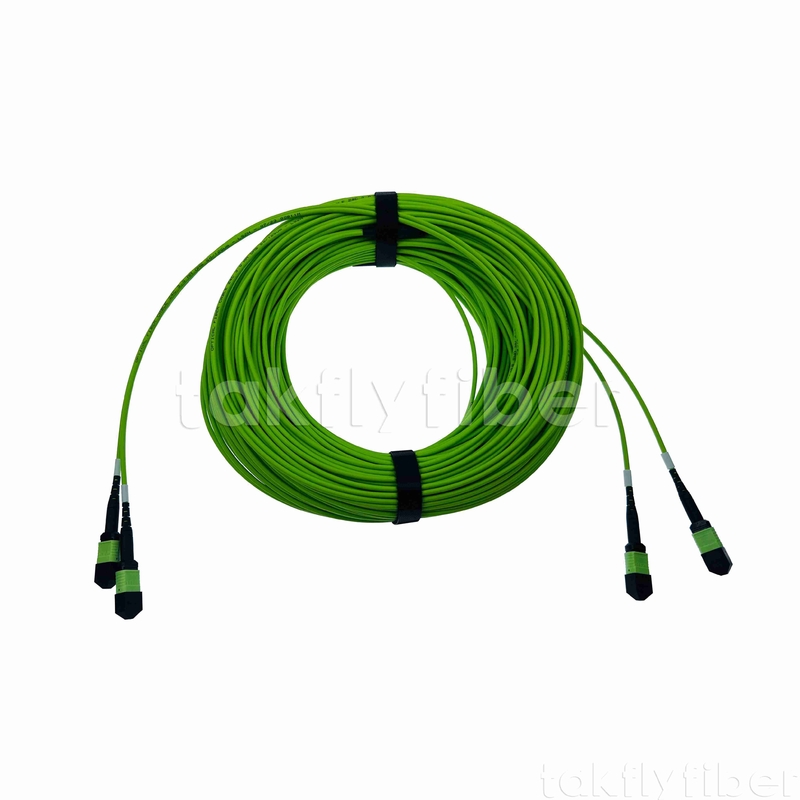

0.35dB 低損失 24コア OM5 MPO MTP 高速ネットワーク用光ファイバーケーブル
製品説明:
MPO/MTPは非常に高密度の光ファイバーコネクタで,LCの2倍の大きさですが,最大72本のファイバーを収めることができます! これはデータセンターの物理空間を大幅に削減します.
MPO接続を接続する際には,接続されている接続器が同じコア構成であることを確認することが重要です (例えば,12コアを持つ12コアまたは24コアを持つ24コア).さらにPC または APC のいずれかと同じポーリングタイプのコネクタをマッチすることが不可欠です.さらに,両コネクタが女性であれば,接続できません.さらに,PCのポリッシュコネクタが APCのポリッシュコネクタに接続されないようにすることが不可欠です..
MPOパッチコードを選択する際には,データセンター内のMPO MTPパッチコードの性別と極度を決定するのが最善です.この情報を特定したら,2つのMPを繋ぐことができるパッチコードを購入することができます例えば,MPO MTPコネクタが男性型であれば,女性型MPO MTPパッチコードを購入する必要があります.
特徴:
通常のケーブル直径は3.0mmの丸いケーブルですが,我々はフラットケーブル,4.5mmのダブルシールドケーブル,装甲ケーブルなどのオプションを提供しています.
MPO/MTPパッチコードの種類に関しては,A型,B型,C型 (ファイバー配列) が用意されています.男性版はPINが付いているが,女性版はPINなし..
繊維の種類については,単モード (G652D,G657A1,G657A2) とマルチモード (OM3,OM4,OM5) を選択できます.MPO/MTPタイプは4/8/12/16/24/32/48繊維に分割され,挿入損失のための2つの異なるタイプがあります.標準とエリート/低損失
技術パラメータ:
| ポイント | LC/SC/ST/FC | MPO/MTP | |
| 端面型 | PC/UPC/APC | PC/APC | |
| 繊維の種類 | SM(G652/G655/G657) MM(OM1/OM2/OM3/OM4/OM5) | ||
| コア番号 | 8/12/24 | ||
| ケーブル直径 | 0.9/2.0/3.0 |
ミニラウンドケーブル:最大4.5mm リボンケーブル:最大3.0*5.0mm |
|
| 挿入損失 (dB) | ≤0.3 |
標準: ≤0.35/0.7 (典型的な/最大) 低損失: ≤0.2/0.35 (典型的な/最大) |
|
| リターン損失 (分) |
UPC SM: 40dB APC SM: 60 dB PC MM: 25 dB |
(サリーム) APC: 60dB
|
(笑) PC: 20dB |
| 試験波長 (nm) |
SM: 1310/1550 MM: 850/1300 |
||
| 繰り返し可能性 | ≤ 0.1dB | ||
| 耐久性 | ≤ 0.2dB | ||
| 互換性 | ≤ 0.2dB | ||
| 動作温度 | -20°C~70°C | ||
| 貯蔵温度 | -40°C~80°C | ||
| 外蓋の材料 | PVC/LSZH | ||
| 曲がり半径 (静的/動的) | 10D/20D | ||
| 長さ | カスタマイズ | ||
応用:
.- アシンクロン送信モード (ATM)
- ギガビットイーサネット
- アクティブデバイス/トランシーバーインターフェース
- CATV,ビデオ,マルチメディア
- 敷地内装置
- 電気通信ネットワーク
- PCカードとパッチパネルの間における並列光学相互接続
- O/Eモジュールの相互接続
- 産業・軍事
- オプティカルスイッチインターフレーム接続
