詳細情報 |
|||
コネクターのタイプ: | MTP | 繊維の計算: | 12の繊維 |
---|---|---|---|
ケーブルの直径: | 0.9mmまたは裸繊維 | ILのタイプ: | エリート |
性: | 男性 | ||
ハイライト: | G657A1繊維ケーブル,単モードループバック繊維ケーブル |
製品の説明

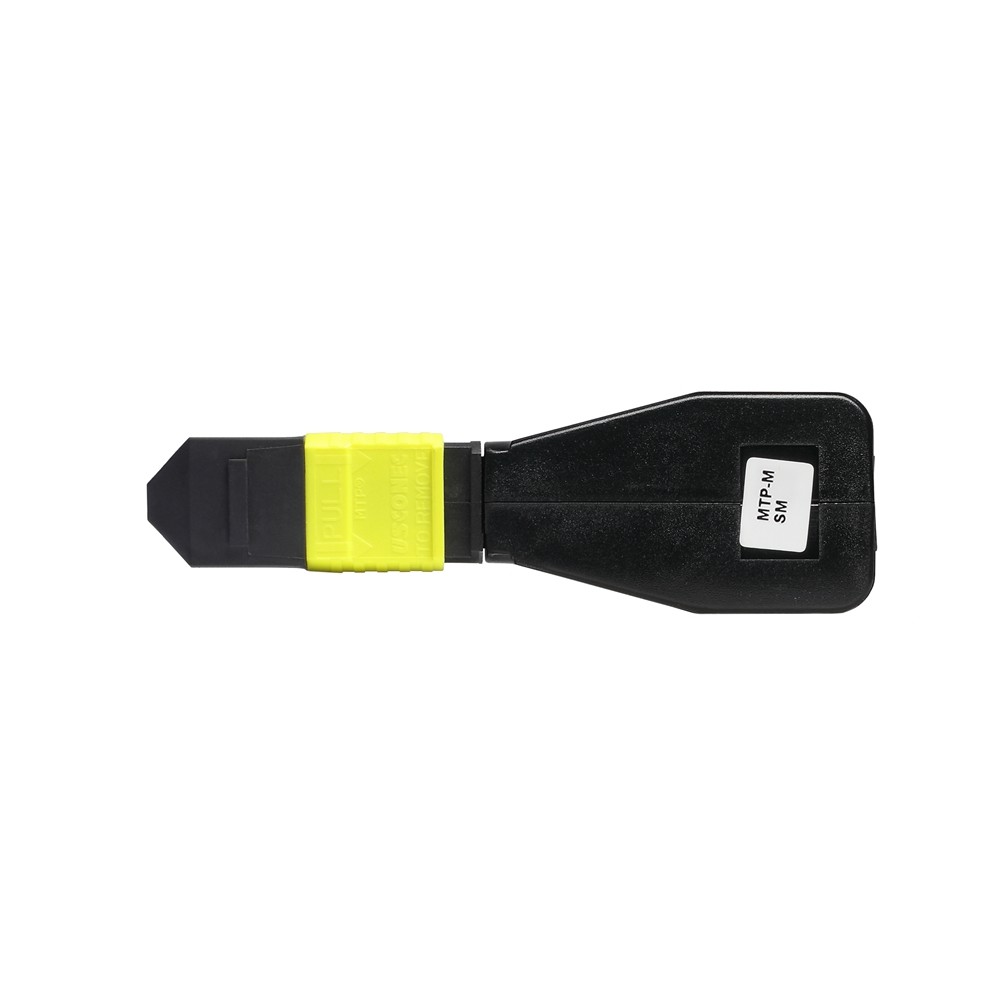

MTPの男性のタイプ エリートの単モードループバックG657A1繊維ケーブル
繊維光学のループバックの記述:
Takfly MTP/MPO繊維のループバックが送信の能力をテストするのに使用され、ネットワーク装置の感受性を、それのほかに受け取って、それはまたシステム ループをテストする信頼できるプロダクトである。
MPO MTPのループバックはテスト環境、平行光学40内のs特におよび100Gネットワークの内で広く使用される。装置はMPO MTPインターフェイスを特色にするトランシーバーの証明そしてテストを可能にする。ループバックはMPOのトランシーバー インターフェイスのトランシーバー(TX)および受信機(RX)の位置をつなぐために造られる。
繊維光学のループバックの特徴:
- SM、利用できるMM (OM1/OM3/OM4)
- 40Gおよび100Gのための12か24の繊維
- 顧客の選択にコネクターの極性の女性および男性MPO/MTPの選択
- 終わり、テストされる工場
- MPOインターフェイス特徴の目上の人光学および機械特性
- TIA/EIA-568-C.3およびIEC-61754-7承諾
- 迎合的なRoHSおよび範囲
繊維光学のループバックの適用:
- データ センタの下部組織
- 光学系のアクセス ネットワーク
- 記憶域ネットワーク繊維チャネル
- 40Gおよび100Gbps繊維ネットワーク
- 高密度建築
繊維光学のループバックの指定:
光学変数 | ||||
挿入損失(dB) | SM 標準 |
SMのエリート | MMの標準 | エリートMMの |
≤1.2 | ≤0.5 | ≤1.2 | ≤0.5 | |
リターン・ロス(dB) | / | / | ||
耐久性(dB) | ≤0.2 500回の合うこと | |||
引張強さ(kgf) | 10 | |||
働く温度(℃) | - 20 ~+70 | |||
測定の波長(nm) | 1310 | 850 | ||
幾何学変数 | ||||
項目 | X軸 | Y軸 | ||
分 | 最高 | 分 | 最高 | |
湾曲(mm)の半径 | 500 | - | 50 | - |
磨く角度 | 0-0.2 | 0+0.2 | 8-0.2 | 8+0.2 |
項目 | 分 | 最高 | ||
繊維の高さ(nm) | 1000 | 3000 | ||
最高繊維の高さの間違い(nm) | 600 | |||
隣接した繊維の高さの間違い(nm) | -300 | +300 | ||
Avg。繊維の高さの間違い(nm) | -300 | +300 | ||
中央凹面(nm) | 300 |
繊維光学のループバックのタイプ:
繊維光学のループバックを発注する方法
1. コネクターのタイプ:SC/FC/LC/ST/MPO/MTP/MU/MTRJ/E2000/SMA
2.モード タイプ:単一モード(UPCおよびAPC)/多モード(PC)
3.ケーブル タイプ:G652D/G657A1/G657A2 /G655/OM1/OM2/OM3-150/OM3-300/OM4 /OM5
男性4.MPO/MTPコネクターか女性、繊維の計算(4/8/12/16/24/32の繊維)
