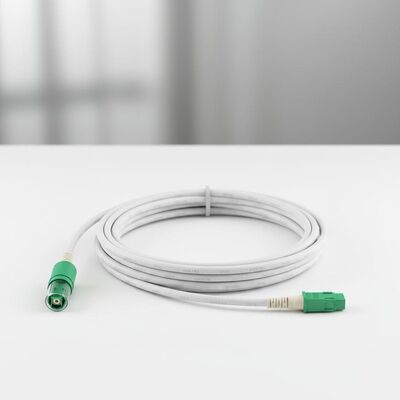

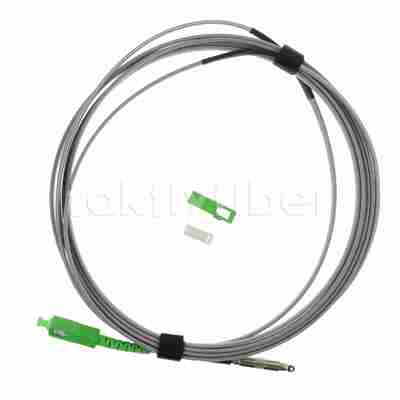

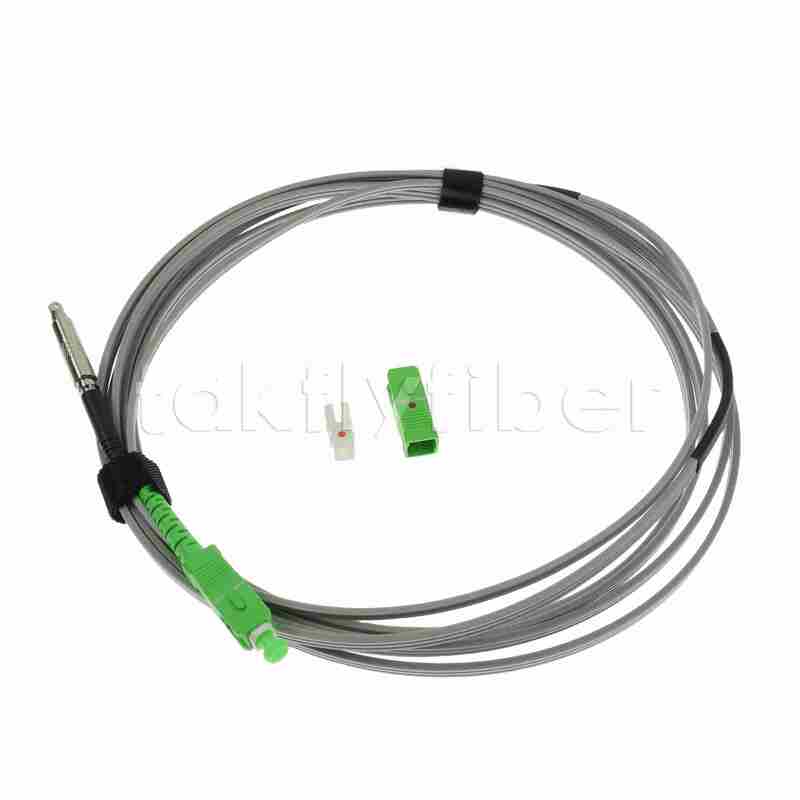

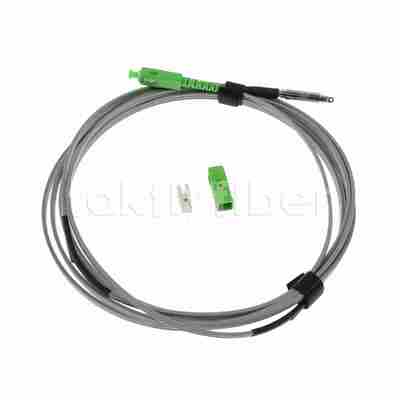

FTTH FTTX 引ける弾丸 SC/APC 光ファイバーパッチコード LSZH ジャケットとG657A2ファイバー
商品の詳細:
| 起源の場所: | 中国 |
| ブランド名: | DF/OEM/Nuetral |
| 証明: | CE/ROHS/REACH/ISO9001/ISO14001 |
| モデル番号: | TK-PC-SAP-SA-AS-3.0-TPU |
お支払配送条件:
| 最小注文数量: | 100個 |
|---|---|
| 価格: | US$0.01~4.69/PC |
| パッケージの詳細: | 輸出標準梱包 |
| 受渡し時間: | 5~9 営業日 QTY に依存する |
| 支払条件: | ウェスタンユニオン,T/T,MoneyGram/Paypal |
| 供給の能力: | 5000pcs/日 |
|
詳細情報 |
|||
| 製品名: | FTTH FTTX Pullable Bullet SCAPC から SC/APC 光ファイバーパッチコード、SM G657A2、2.0*5.2mm、LSZH ジャケット | インタークション損失: | ≤0.3dB |
|---|---|---|---|
| リターンロス: | APC SM ≥ 60dB | ファイバーの種類: | OS2,G652D,G657A1,G657A2,G657B3 |
| 直径: | 2.0*5.2mm | コネクタの種類: | APC |
| ジャケット素材: | LSZH | 色: | 黒 |
| 波長: | 1310nm、1550nm | 長さ: | 5mまたはカスタマイズ |
| 納期: | -20℃～70℃ | 繊維径: | 9/125 |
| 学年: | テレコムグレード | 証明書: | CE/ROHS/REACH |
| 生産能力: | 10000個/日 | ||
| ハイライト: | 引っ張り可能なブレットコネクタ光ファイバーパッチコード,LSZH ジャケット FTTH ドロップケーブル,G657A2 ファイバー SC/APC パッチコード |
||
製品の説明
FTTH FTTX プル可能バレット SCAPC - SC/APC ファイバーオプティックパッチコード
このプル可能プッシュ可能ファイバーオプティックパッチコードは、SM G657A2ファイバーと2.0×5.2mm LSZHジャケット構造を備え、FTTX展開シナリオに特化して設計されています。
製品概要
プル可能プッシュ可能コネクタは、FTTXアプリケーションで一般的なマイクロダクトや小さな穴を通して、プレコネクタ化されたケーブルの設置を可能にします。この設計により、大きなコンジットや顧客宅の壁への大きな穴あけが不要になり、ファイバー展開コストを削減し、設置手順を簡素化します。
ファイバーオプティック仕様
- モードフィールド径: 8.6μm ±0.4μm (1310nm)
- クラッド径: 125.0μm ±0.7μm
- コーティング径: 245μm ±10μm
- コーティング・クラッド同心度誤差: ≤12.5μm
- カットオフ波長: ≤1260nm
- 減衰係数: 1310 ≤0.4dB, 1550 ≤0.3dB
ケーブル構造
- ファイバー数: 1コア
- ファイバータイプ: G657A1
- 強度部材材質: FRP
- 直径: 0.5mm × 2
- 自己支持メッセンジャーワイヤー: 鋼線、直径1.0mm
- 外被: LSZH ブラック
- ケーブルサイズ: 5.0 × 2.0mm
コネクタ性能
| パラメータ | 仕様 |
|---|---|
| タイプ | SC/APC (1310) |
| 挿入損失 | ≤0.3 dB + 0.36 dB/km×L(km) @ 1310nm ≤0.3 dB + 0.25 dB/km×L(km) @ 1550nm |
| リターンロス | ≥60dB |
| 端面 | IEC 61300-3-35 |
| 耐久性 (1000回嵌合) | 0.2dB 最大増加 |
| 設置温度 | -10℃ ～ +60℃ |
| 動作温度 | -25℃ ～ 70℃ |
| 保管温度 | -40℃ ～ 75℃ |
| ケーブル引張強度 | 90N |
光ファイバー機械的性能
| パラメータ | 長期 | 短期 |
|---|---|---|
| 引張強度 (N) | 200 | 500 |
| 圧縮荷重 (N) | 1000 | 2000 |
| 波長 (nm) | 1310/1550 | |
| 減衰 (dB) | 0.4/0.3 | |
| クラッド径 (μm) | 125 ±1 | |
| クラッド非円形度 | ≤1.0% | |
| コーティング径 (μm) | 242 ±7 | |
詳細技術パラメータ
| No. | 項目 | 単位 | 仕様 (SM G657A2) |
|---|---|---|---|
| 1 | モードフィールド径 @1310nm | μm | 8.2～9.0 |
| 1 | モードフィールド径 @1550nm | μm | 9.1～10.1 |
| 2 | クラッド径 | μm | 125 ±0.7 |
| 3 | クラッド非円形度 | % | ≤0.7 |
| 4 | コア・クラッド同心度誤差 | μm | ≤0.5 |
| 5 | コーティング径 | μm | 245 ±5 |
| 6 | コーティング非円形度 | % | ≤6.0 |
| 7 | クラッド・コーティング同心度誤差 | μm | ≤12 |
| 8 | ケーブルカットオフ波長 | nm | λcc ≤1260 |
| 9 | 減衰 (最大) @1310nm | dB/KM | ≤0.36 |
| 9 | 減衰 (最大) @1550nm | dB/KM | ≤0.25 |
| 10 | マクロベンディング損失 (1回転 × 7.5mm半径 @1550nm) | dB | ≤0.08 |
| 10 | マクロベンディング損失 (1回転 × 7.5mm半径 @1265nm) | dB | ≤0.25 |
アプリケーション
- CATVシステム
- 電気通信ネットワーク
- アクティブデバイス終端
- ローカルエリアネットワーク (LAN)
- データ処理ネットワーク
- FTTH, FTTX展開
- 広域ネットワーク (WAN)
主な特徴
- 低挿入損失と高反射損失
- 優れた交換性
- 優れた耐久性
- 高温安定性
- Telcordia GR-326-CORE規格準拠
光ファイバー製品で10年以上の経験を持ち、127社以上のお客様のビジネス拡大と売上増加を支援してきました。当社の専門知識は、お客様の時間を節約し、コストを削減しながら、販売実績を向上させるための専門的なガイダンスを提供します。
