詳細情報 |
|||
| 割合: | 50/50 | 中央波長: | 1450nm |
|---|---|---|---|
| 挿入損失: | ≤0.3dB | パッケージ重量: | 10g |
| パッケージの種類: | 裸の繊維 900ミリロム ローズチューブ 2ミリケーブル | Wavelegth: | 1310nm |
| 軸合わせ: | 遅い軸線速い | 波長範囲: | 1310nm、1550nm |
| 適用する: | 光通信システム | ディバイダーの比率: | 98/2 年 |
| 貯蔵温度: | -40~+85°C | ポート番号: | 1X2 |
| 繊維の長さ: | 1m | 繊維: | PMコーニング 980nm ファイバー |
| パワー処理能力: | 高い力 | ||
| ハイライト: | 40KM リーチ SFP 二方向トランシーバー,1.25Gbps SFP双方向トランシーバー,Tx1310nm/Rx1490nm SFP双方向トランシーバー |
||
製品の説明

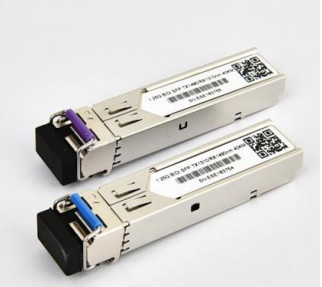

- SFP-BIDI トランシーバは、1.25Gbps/1.0625Gbps のデュアル データレートと SMF による 40KM の伝送距離をサポートする、高性能でコスト効率の高いモジュールです。
- トランシーバーは、DFB レーザー トランスミッター、トランス インピーダンス プリアンプ (TIA) と統合された PIN フォトダイオード、および MCU コントロール ユニットの 3 つのセクションで構成されます。すべてのモジュールはクラス I のレーザー安全要件を満たしています。
- トランシーバーは、SFP マルチソース アグリーメント (MSA) および SFF-8472 と互換性があります。詳細については、SFP MSA を参照してください。
特徴
- 1.25Gbps/1.063Gbps動作のデュアルデータレート
- 1310nm DFB レーザーと PIN 光検出器による 40KM 伝送
- シンプレックス LC レセプタクルを備えた SFP MSA および SFF-8472 に準拠
- デジタル診断モニタリング: 内部校正または外部校正
- SONET OC-24-LR-1と互換性があります
- RoHS対応
- +3.3V単一電源
- 動作ケース温度範囲: 0 °C ～ +70 °C (商業用) / -40 °C ～ +85 °C (工業用)
アプリケーション
- ギガビットイーサネット
- ファイバーチャネル
- スイッチ間のインターフェイス
- スイッチドバックプレーンアプリケーション
- ルーター/サーバーインターフェース
- その他の光伝送システム
モジュール ブロック 図
絶対 最大 評価
| パラメータ | シンボル | 分 | タイプ | マックス | ユニット | 参照。 |
| 最大電源電圧 | Vcc | -0.5 | 4.7 | V | ||
| 保管温度 | TS | -40 | 85 | ℃ | ||
| ケース動作温度 | トップ | 0 | 70 | ℃ |
電気 特徴(TOP=0～70℃、VCC=3.15～3.60V)
| パラメータ | シンボル | 分 | タイプ | マックス | ユニット | 参照。 |
| 供給電圧 | Vcc | 3.15 | 3.3 | 3.6 | V | |
| 消費電流 | Icc | 185 | 280 | ミリアンペア | ||
| 送信機 | ||||||
| 入力差動インピーダンス | リン | 100 | Ω | 1 | ||
| シングルエンドデータ入力スイング | ヴィン、pp | 250 | 1200 | mV | ||
| 送信禁止電圧 | VD | Vcc–1.3 | Vcc | V | ||
| 送信イネーブル電圧 | ヴェン | ヴィー | ヴィー+ 0.8 | V | 2 | |
| 送信ディセーブルアサート時間 | 10 | 私たち | ||||
| 受信機 | ||||||
| シングルエンドデータ出力スイング | ヴァウト、pp | 250 | 800 | mV | 3 | |
| データ出力立ち上がり時間 | tr | 100 | 175 | ps | 4 | |
| データ出力立ち下がり時間 | TF | 100 | 175 | ps | 4 | |
| ロスフォルト | VLOS障害 | Vcc–0.5 | Vccホスト | V | 5 | |
| LOS 通常 | VLOS ノルム | ヴィー | ヴィー+0.5 | V | 5 | |
| 電源電圧除去 | PSR | 100 | mVpp | 6 |
注:
- TX データ入力ピンに直接接続されます。その後AC結合
- または開回路。
- 100 オームの差動終端に接続します。
- 20～80％
- 信号損失は LVTTL です。ロジック 0 は通常の動作を示します。論理 1 は信号が検出されなかったことを示します。
- レシーバ感度は、推奨される電源フィルタリング ネットワークを通じて適用される指定値までの 20 Hz ～ 1.5 MHz の電源正弦波変調に準拠しています。
電気 入力 / 出力 特徴
| パラメータ | シンボル | 分。 | タイプ | 最大。 | ユニット | 注記 | |
| 差分。入力電圧振幅 | 120 | 820 | mVpp | 1 | |||
|
送信無効入力 |
H | VIH | 2.0 | Vcc+0.3 |
V |
||
| L | ヴィル | 0 | 0.8 | ||||
|
送信障害出力 |
H | VOH | 2.0 | Vcc+0.3 |
V |
2 |
|
| L | 巻 | 0 | 0.8 | ||||
| 入力差インピーダンス | ジン | 100 | Ω | ||||
| パラメータ | シンボル | 分。 | タイプ | 最大。 | ユニット | 注記 | |
| 差分。出力電圧振幅 | 340 | 650 | 800 | mVpp | 3 | ||
|
Rx LOS 出力 |
H | VOH | 2.0 | Vcc+0.3 | V |
2 |
|
| L | 巻 | 0 | 0.8 | ||||
注:
1. TD+/- は、モジュール内の 100Ω 差動終端で内部的に AC 結合されています。
2. Tx Fault および Rx LOS はオープン コレクタ出力であり、ホスト ボード上の 4.7k ～ 10kΩ 抵抗でプルアップする必要があります。 2.0VとVcc+0.3Vの間のプルアップ電圧。
3. RD+/- 出力は内部で AC 結合されており、ユーザー SERDES で 100Ω (差動) で終端する必要があります。
光学 特徴
送信機
| パラメータ | シンボル | 分。 | タイプ | 最大。 | ユニット | 注記 |
| 動作波長 | λC | 1260 | 1310 | 1360 | nm | |
| 平均出力電力 (有効) | ポ | -5 | 0 | dBm | 1 | |
| 消光比 | ER | 10 | dB | 1 | ||
| RMSスペクトル幅 | Δλ | 4 | nm | |||
| 立ち上がり/立ち下がり時間 (20%~80%) | Tr/Tf | 0.26 | ps | 2 | ||
| 出力アイマスク | Telcordia GR-253-CORE および ITU-T G.957 互換 | |||||
1. 2^23-1 NRZ PRBS パターンで測定
2. 送信機のアイマスクの定義
| パラメータ | シンボル | 分。 | タイプ | 最大。 | ユニット | 注記 |
| 動作波長 | 1470年 | 1510 | nm | |||
| 感度 | プセン | -24 | dBm | 1 | ||
| 分。過負荷 | ピマックス | -3 | dBm | |||
| LOS アサート | パ | -36 | dBm | |||
| LOS ディアサート | PD | -30 | dBm | 2 | ||
| LOSヒステリシス | Pd-Pa | 0.5 | 6 | dB |
1. 光源 1310nm (1490nm)、ER=10dB で測定。 BER =<10^-12 @PRBS=2^23-1 NRZ。
2. LOS がアサート解除されると、RX データ +/- 出力が信号出力になります。
ピン 定義 そして 機能
| ピン | 名前 | 関数 | 注意事項 | |
| 1 | ヴィート | 送信アース | ||
| 2 | 送信障害 | Txフォルト表示、オープンコレクタ出力、アクティブ「H」 | 1 | |
| 3 | 送信の無効化 | LVTTL 入力、内部プルアップ、「H」で Tx 無効 | 2 | |
| 4 | MOD-DEF2 | 2線式シリアルインターフェースデータ入出力(SDA) | 3 | |
| 5 | MOD-DEF1 | 2線式シリアルインターフェースクロック入力(SCL) | 3 | |
| 6 | MOD-DEF0 | モデル現在表示 | 3 | |
| 7 | レート選択 | 接続がありません | ||
| 8 | ロス | Rx 信号損失、オープンコレクタ出力、アクティブ「H」 | 4 | |
| 9 | VeeR | 受信アース | ||
| 10 | VeeR | 受信アース | ||
| 11 | VeeR | 受信アース | ||
| 12 | RD- | 受信データの反転出力 | 5 | |
| 13 | RD+ | 受信データ出力 | 5 | |
| 14 | VeeR | 受信アース | ||
| 15 | VccR | 受信電源 | ||
| 16 | VccT | 送信電源 | ||
| 17 | ヴィート | 送信アース | ||
| 18 | TD+ | データを送信する | 6 | |
| 19 | TD- | 逆送信データ入力 | 6 | |
| 20 | ヴィート | 送信アース |
注:
- この出力が高い場合、ある種のレーザー障害を示します。 Low は通常の動作を示します。また、ホストボード上の 4.7 ～ 10KΩ 抵抗でプルアップする必要があります。
- TX ディスエーブルは、送信機の光出力をシャットダウンするために使用される入力です。モジュール内で 4.7 – 10KΩ の抵抗でプルアップされています。その状態は次のとおりです。
低 (0 – 0.8V): 送信機オン (>0.8、< 2.0V): 未定義
ハイ (2.0V~Vcc+0.3V): トランスミッタ無効 オープン: トランスミッタ無効
修正防御力 0、1、2。これらはモジュール定義ピンです。ホストボード上の 4.7K ～ 10KΩ 抵抗でプルアップする必要があります。プルアップ電圧は VccT または VccR となります。
Mod-Def 0 は、モジュールが存在することを示すためにモジュールによって接地されています。 Mod-Def 1 は、シリアル ID 用の 2 線式シリアル インターフェイスのクロック ラインです。
Mod-Def 2 は、シリアル ID 用の 2 線式シリアル インターフェイスのデータ ラインです。
ハイの場合、この出力は信号損失 (LOS) を示します。 Low は通常の動作を示します。
RD+/-: これらは差動レシーバー出力です。これらは、AC 結合された 100Ω 差動ラインであり、ユーザー SERDES で 100Ω (差動) で終端する必要があります。 AC 結合はモジュール内で行われるため、ホストボードでは必要ありません。
TD+/-: これらは差動トランスミッター入力です。これらは、モジュール内に 100Ω の差動終端を備えた AC 結合の差動ラインです。 AC 結合はモジュール内で行われるため、ホストボードでは必要ありません。
デジタル 診断 機能
TAKFLY TK-B3424-3LCD40 トランシーバーは、SFP MSA で定義されている 2 線式シリアル通信プロトコルをサポートしています。これは、GBIC 規格で定義されている E2PROM と非常に密接に関連しており、電気的仕様は同じです。
標準 SFP シリアル ID は、トランシーバーの機能、標準インターフェイス、製造元、その他の情報を説明する識別情報へのアクセスを提供します。
さらに、TAKFLY SFP トランシーバは、独自の強化されたデジタル診断モニタリング インターフェイスを提供し、トランシーバ温度、レーザー バイアス電流、送信光パワー、受信光パワー、トランシーバ電源電圧などのデバイス動作パラメータにリアルタイムでアクセスできます。また、特定の動作パラメータが工場で設定された正常範囲を超えた場合にエンドユーザーに警告する、アラームおよび警告フラグの高度なシステムも定義されています。
SFP MSA は、8 ビット アドレス 1010000X (A0h) の 2 線式シリアル インターフェイスを介してアクセスできる、E2PROM 内の 256 バイトのメモリ マップを定義します。デジタル診断モニタリング インターフェイスは 8 ビット アドレス 1010001X (A2h) を使用するため、最初に定義されたシリアル ID メモリ マップは変更されません。インターフェイスは GBIC 仕様と SFP マルチ ソース アグリーメントの両方と同一であり、完全な下位互換性があります。
動作および診断情報は、トランシーバー内のデジタル診断トランシーバー コントローラー (DDTC) によって監視および報告されます。DDTC には 2 線式シリアル インターフェイスを介してアクセスします。シリアル プロトコルがアクティブになると、シリアル クロック信号 (SCL、Mod Def 1) がホストによって生成されます。ポジティブエッジは、SFP トランシーバーに入力されたデータを、書き込み保護されていない E2PROM のセグメントにクロックします。負のエッジは SFP トランシーバーからのデータをクロックします。シリアル データ信号 (SDA、Mod Def 2) はシリアル データ転送において双方向です。ホストは、SDA を SCL と組み合わせて使用して、シリアル プロトコルのアクティブ化の開始と終了をマークします。メモリは、個別にまたは順番にアドレス指定できる一連の 8 ビット データ ワードとして構成されます。TK-B3424-3LCD40 のデジタル診断は、デフォルトで内部校正されます。
典型的な インタフェース 回路
パッケージ 寸法
規制 コンプライアンス
| 特徴 | 参照 | パフォーマンス | |
| 静電気放電 (ESD) | IEC/EN 61000-4-2 | 規格との互換性 | |
| 電磁妨害 (EMI) | FCC パート 15 クラス B EN 55022 クラス B (CISPR 22A) | 規格との互換性 | |
| レーザーの目の安全性 | FDA 21CFR 1040.10、1040.11 IEC/EN 60825-1、2 | クラス1レーザー製品 | |
| コンポーネントの認識 | IEC/EN 60950、UL | 規格との互換性 | |
| ROHS | 2002/95/EC | 規格との互換性 | |
| EMC | EN61000-3 | 規格との互換性 | |
