詳細情報 |
|||
| 製品名: | 1x2 PMは2000nmのためのカプラーを溶かした | Wavelegth: | 2000Nm |
|---|---|---|---|
| ポート番号: | 1x2 | ディバイダーの比率: | 1/99 | 50/50 |
| ケーブルの直径: | 900um緩い管 | 繊維の長さ: | 1.5メートル |
| ハイライト: | 1x2 PM繊維のカプラー,OEM pm繊維のカプラー,2000nm分極維持繊維のカプラー |
||
製品の説明

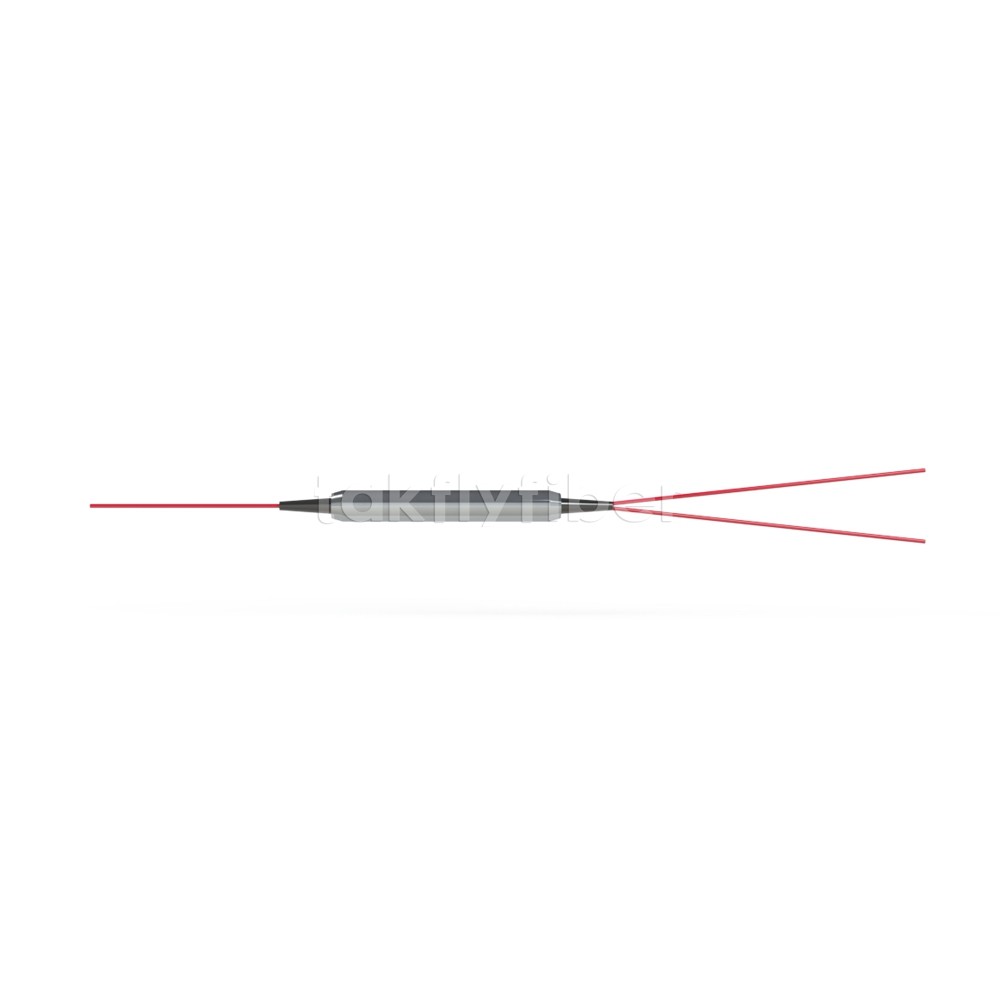

維持の分極1x2 PMは2000nmのためのカプラーを溶かした
Takflyによって証明される溶かされたbiconical先を細くすること（FBTプロセス）、Takflyは50:50まで最低の光学損失の高い絶滅の比率を提供する1:99からのカップリングの比率の高級なPMのカプラーを製造する。
すべての港はpolarization-maintaining繊維から成り、利用できる速い軸線版の遅い軸線で、要望に応じて進水する。
特徴:
- 低い挿入Los
- ハイ リターンの損失
- 高い絶滅の比率
- 高い信頼性及び安定性
適用:
- EDFA及びラマン アンプ
- 力のモニタリング システム
- 繊維センサー
- 繊維の光学機器
指定
| Paramater | 単位 | 価値 | ||
| タイプ | - | 1x2 | 2x2 | |
| 中心の波長 | nm | 2000年 | ||
| 作動の波長範囲 | nm | ±40 | ||
| 最高。余分な損失 | dB | 1.2 | 1.5 | |
| 均等性（50/50のためにだけ） | dB | 0.6 | 0.8 | |
| 連結の比率 | % | 01/99~50/50 | ||
| 23℃のMin. Extinction Ratio | dB | 18 | ||
| Min.リターン・ロス | dB | 50 | ||
| 最高。光学力（CW） | MW | 300 | ||
| 最高。抗張負荷 | N | 5 | ||
| 繊維のタイプ | 蛇口の港 | - | SMF-28EのPMのパンダ繊維 | |
| 港1及び3 | - | PMのパンダ繊維 | ||
| 実用温度 | ℃ | -5~+70 | ||
| 保管温度 | ℃ | -40~+85 | ||
コネクターが付いている装置のために、ILはより高く0.3dB、RLである5dB下がる、ERであるより低い2dBである。
デフォルトのコネクターのキーは軸線を遅らせるために一直線に並ぶ。
タイプ1x2のために、道を導くことは3から1,2である（蛇口）。タイプ2x2のために、道を導くことは1から3、4 （蛇口）及び3から1、2である（蛇口）
発注情報
PMFC-1111-2334-555-666-789-AAAA
| 1111 | 中心の波長: | 1950=1950nm、2000=2000nm、2050=2050nm ...... |
| 2 | ポート番号: | 3=1x2、4=2x2 |
| 33 | 蛇口の比率: | 01=1%、02=2%、......、05=5%、......、50=50% |
| 4 | 軸線の直線: | F=Slowの軸線の働きは、速い軸線、B=Bothの軸線の働き妨げた |
| 555 | 港1、3のための繊維のタイプ: | 001=PM1550、008=SMF-28E、045=Nufern PM1950、046=Nufern SM1950 |
| 666 | 蛇口のための繊維のタイプ: | 001=PM1550、008=SMF-28E、045=Nufern PM1950、046=Nufern SM1950 |
| 7 | パッケージ次元: | 0=φ5.5x35mm、S=Specified |
| 8 | ピグテールのタイプ: | 0=250μmの裸繊維、1=900μmの緩い管 |
| 9 | 繊維の長さ: | 0=0.8m、1=1m |
| AAAA | 左舷1,2,3,4のためのコネクター: | 0=FC/UPC、1=FC/APC、2=SC/UPC、3=SC/APC、4=LC/UPC、5=LC/APC、N=None |
