ラックマウント 光ファイバー PLC スプリッタ 巨大な選択と素晴らしい価格のための光ファイバー信号の配布
商品の詳細:
| 起源の場所: | 中国、深Shenzhen |
| ブランド名: | DF/OEM/Nuetral |
| 証明: | CE/ROHS/REACH/ISO9001/ISO14001 |
| モデル番号: | ラックマウント型光ファイバーPLCスプリッターの仕様 |
お支払配送条件:
| 最小注文数量: | 交渉可能 |
|---|---|
| 価格: | negotiable denpend on QTY |
| パッケージの詳細: | ブリスターボックス+カートン |
| 受渡し時間: | 5~9 営業日 QTY に依存する |
| 支払条件: | ウェスタンユニオン、T/T、/Paypal |
| 供給の能力: | 1000個/日 |
|
詳細情報 |
|||
| 製品名: | ラックマウント光ファイバー PLC スプリッター | PON および FTTH 用の光ファイバー信号分配 | 動作波長 (nm): | 1260 | 1650 |
|---|---|---|---|
| タイプ（1*N）: | 1*2 1*4 1*8 1*16 1*32 1*64 | Max.Insertionの損失（DB）: | 3.9 7.2 10.3 13.5 16.8 20.3 |
| 最小リターンロス（dB）: | 55 | ファイバーの種類: | ITU-T G657A1、G657A2およびG.652D |
| 最高温度安定性（dB）: | 0.5 (典型的には0.3) | 実用温度（℃）: | -40 ~ +85 |
| 製品名: | コーニング、YOFC、OFS、ドラカ | ||
| ハイライト: | ラック マウントの繊維光学PLCのディバイダー,光ファイバー信号配送スプリッター,保証付きのPLCスプリッター |
||
製品の説明

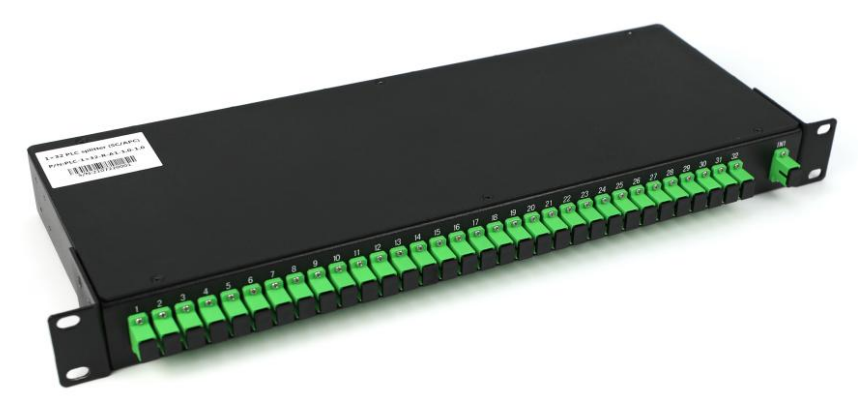

ラックマウント光ファイバーPLCスプリッタ
通信およびネットワークインフラストラクチャ向けのプロフェッショナル光ファイバー信号分配ソリューション。
製品概要
ラックマウントPLC（Planar Lightwave Circuit）スプリッタは、統合された石英基板技術に基づいた電力分配デバイスです。シングルモードPLC 1×Nおよび2×Nスプリッタは、1つまたは2つの入力からの光信号を複数の出力に均一に分割し、逆に動作させて複数の信号を1つまたは2つのファイバーに結合することもできます。
アプリケーション
- 通信分野
- PONシステム
- FTTH（Fiber to the Home）
- CATV
- ビデオ伝送
主な特徴
- 広帯域動作波長
- 低挿入損失
- 低PDL（偏波依存損失）
- コンパクト設計
- 良好なチャネル間均一性
- 高い信頼性と安定性
技術仕様
一般パラメータ
| パラメータ | 値 |
|---|---|
| 動作波長（nm） | 1260〜1650 |
| ファイバータイプ | ITU-T G657A1、G657A2、G.652D |
| 最大温度安定性（dB） | 0.5（標準0.3） |
| 動作温度（℃） | -40〜+85 |
| 保管温度（℃） | -40〜+85 |
すべての測定は室温で行われ、コネクタは含まれていません。
性能仕様 - 1×Nタイプ
| タイプ（1×N） | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 |
|---|---|---|---|---|---|---|
| 最大挿入損失（dB） | 3.9 | 7.2 | 10.3 | 13.5 | 16.8 | 20.3 |
| 最大均一性（dB） | 0.8 | 0.8 | 0.8 | 1.0 | 1.5 | 2.0 |
| 最大PDL（dB） | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.5 |
性能仕様 - 2×Nタイプ
| タイプ（2×N） | 2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 |
|---|---|---|---|---|---|---|
| 最大挿入損失（dB） | 4.2 | 7.5 | 10.6 | 13.9 | 17.2 | 20.8 |
| 最大均一性（dB） | 0.8 | 1.0 | 1.2 | 1.5 | 1.8 | 2.0 |
| 最大PDL（dB） | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.5 |
すべての測定は室温で行われ、コネクタは含まれていません。最小リターンロス：全タイプで55 dB。
梱包寸法
1×Nタイプ梱包
| パッケージタイプ | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 |
|---|---|---|---|---|---|---|
| 基本メタルボックス（長さ×幅×高さ mm） | 40×4×4 | 40×4×4 | 40×4×4 | 50×7×4 | 60×7×4 | 60×12×4 |
| ミニモジュールメタルボックス（長さ×幅×高さ mm） | 60×7×4 | 60×7×4 | 60×7×4 | 60×12×4 | 80×20×6 | 100×40×6 |
| モジュールプラスチックボックス（長さ×幅×高さ mm） | 100×80×10 | 100×80×10 | 100×80×10 | 120×80×18 | 120×80×18 | 140×115×18 |
2×Nタイプ梱包
| パッケージタイプ | 2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 |
|---|---|---|---|---|---|---|
| 基本メタルボックス（長さ×幅×高さ mm） | 60×7×4 | 60×7×4 | 60×7×4 | 60×7×4 | 60×7×4 | 80×12×4 |
| ミニモジュールメタルボックス（長さ×幅×高さ mm） | 70×7×4 | 70×7×4 | 70×7×4 | 80×12×4 | 80×20×6 | 100×40×6 |
| モジュールプラスチックボックス（長さ×幅×高さ mm） | 100×80×10 | 100×80×10 | 100×80×10 | 120×80×18 | 120×80×18 | 140×115×18 |
製品画像
TAKFLYを選ぶ理由
- 光ファイバー製品で26年以上の製造経験
- 3年以上の経験を持つ450人以上の組立作業員
- イノベーションに特化した10人以上のR&Dエンジニア
- 16台のドイツ製射出成形機と生産ライン
- OTDR、3D、VFL、IL&RLテスト機器を含む30台以上のテスト機器
- 包括的なテスト機器：引張強度試験機、耐圧試験機、パワーメーター試験機、ライトチェッカー
- OEMブランド対応
- グローバル展示会参加：OFC、ECOC、CommunicAsia、NETCOM、AFRICACOM、SVIAZ ICT、CommunicIndonesia、Global Source Electronic Exhibition
品質管理
- 生産前の原材料スポットチェック
- 各工程完了後の全数検査
- 半製品の包括的なチェック
- 梱包前の完成品全数検査
- 出荷前スポットチェック
配送情報
- サンプル：1〜3営業日
- 量産注文：3〜7営業日
- 梱包：ご要望に応じてプラスチックバッグ、カートン、パレットをご用意
よくある質問
Q1：カタログと価格表を入手するにはどうすればよいですか？
A1：当社のウェブサイトを通じて、メールアドレスまたは連絡先情報をご提供いただければ、カタログと価格表をお送りいたします。
Q2：価格交渉はできますか？
A2：はい、混合商品の複数コンテナロードには割引を検討する場合があります。
Q3：送料はいくらになりますか？
A3：送料は、お客様の出荷サイズと配送方法によって異なります。ご要望に応じて料金をお知らせいたします。
Q4：訪問できますか？
A4：もちろんです！当社の工場は中国の深センにあります。ご予約は、お問い合わせください。
Q5：商品を受け取った際に品質問題が発生した場合はどうなりますか？
A5：開封時に品質問題が発生した場合は、参考のために写真を撮ってください。当社のQC部門が調査し、最善の解決策を提供するとともに、今後の生産のための品質改善を実施します。
Q6：梱包条件は何ですか？
A6：通常、商品はブリスターボックスとカートンに梱包しますが、お客様のカスタム梱包のご要望にも対応できます。
Q7：支払い条件は何ですか？
A7：T/T 30％をデポジットとして、残りの70％を配送前に支払います。最終支払い前に、製品と梱包の写真を提供します。
Q8：配送条件は何ですか？
A8：EXW、FOB、CFR、CIF、DDU
Q9：納期はどうですか？
A9：通常、前払い金受領後5〜7営業日です。具体的な納期は、商品と注文数量によって異なります。
Q10：サンプルに応じて製造できますか？
A10：はい、お客様のサンプルまたは技術図面に基づいて製品を製造できます。
当社の製品にご興味がある場合、またはご質問がある場合は、いつでもお気軽にお問い合わせください！
