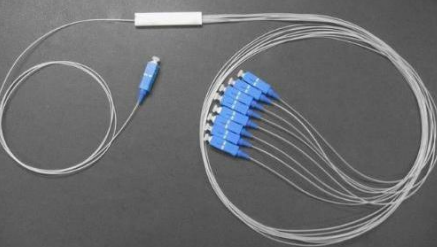

1*N 光ファイバー 9/125 um シングルモード PLC 平面光波回路分割器
商品の詳細:
| 起源の場所: | 中国、深Shenzhen |
| ブランド名: | DF/OEM/Nuetral |
| 証明: | CE/ROHS/REACH/ISO9001/ISO14001 |
| モデル番号: | PLCの平面の光波回路のディバイダー |
お支払配送条件:
| 最小注文数量: | 交渉可能 |
|---|---|
| 価格: | negotiable denpend on QTY |
| パッケージの詳細: | ブリスターボックス+カートン |
| 受渡し時間: | 5~9 営業日 QTY に依存する |
| 支払条件: | ウェスタンユニオン,T/T,/Paypal |
| 供給の能力: | 1000個/日 |
|
詳細情報 |
|||
| 製品名: | 1*32 光ファイバー 9/125 um シングルモード PLC 平面光波回路スプリッター | 動作波長 (nm): | 1260 | 1650 |
|---|---|---|---|
| タイプ（1*N）: | 1*2 1*4 1*8 1*16 1*32 1*64 | Max.Insertionの損失（DB）: | 3.9 7.2 10.3 13.5 16.8 20.3 |
| 最小リターンロス（dB）: | 55 | ファイバーの種類: | ITU-T G657A1、G657A2およびG.652D |
| 最高温度安定性（dB）: | 0.5 (典型的には0.3) | 実用温度（℃）: | -40 ~ +85 |
| 製品名: | コーニング、YOFC、OFS、ドラカ | ||
| ハイライト: | 単調PLCスプリッター,光ファイバー 9/125 UM スプリッタ,平面光波回路 スプリッタ |
||
製品の説明
1×32 光ファイバー 9/125 μm シングルモード PLC スプリッタ
PLC (平面光波回路) スプリッタは,統合クォーツ基板技術に基づく高性能の電源配送装置である.これらのシングルモード 1×N と 2×N スプリッタは,光信号を1つまたは2つの入力から複数の出力に均等に分割します複数の信号を1つまたは2つの繊維に組み合わせるため逆方向でも動作できます.
申請
- 電気通信ネットワーク
- PON (パッシブオプティカルネットワーク) システム
- FTTH (ファイバー・トゥ・ザ・ホーム) の導入
- CATV配送システム
- ビデオ伝送ネットワーク
主要 な 特徴
- ブロードバンド運用波長範囲
- 低挿入損失性能
- 極化による最小損失 (PDL)
- コンパクト で 空間 を 節約 する デザイン
- 優れたチャネル対チャネル均一性
- 高度 の 信頼性 と 長期 的 な 安定性
テクニカル仕様
| パラメータ | 価値 |
|---|---|
| 動作波長 (nm) | 1260 ~ 1650 |
| 繊維の種類 | ITU-T G657A1,G657A2 と G.652D |
| 最大温度安定性 (dB) | 0.5 (典型的には0.3) |
| 動作温度 (°C) | -40 ~ +85 |
| 保存温度 (°C) | -40 ~ +85 |
1×N スプリッタ性能
| タイプ | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 |
|---|---|---|---|---|---|---|
| マックス 挿入損失 (dB) | 3.9 | 7.2 | 10.3 | 13.5 | 16.8 | 20.3 |
| 最大の均一性 (dB) | 0.8 | 0.8 | 0.8 | 1.0 | 1.5 | 2.0 |
| 最大PDL (dB) | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.5 |
2×N スプリッター性能
| タイプ | 2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 |
|---|---|---|---|---|---|---|
| マックス 挿入損失 (dB) | 4.2 | 7.5 | 10.6 | 13.9 | 17.2 | 20.8 |
| 最大の均一性 (dB) | 0.8 | 1.0 | 1.2 | 1.5 | 1.8 | 2.0 |
| 最大PDL (dB) | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.5 |
注: すべての測定は室温で行われ,接続器は含まれていません.
パッケージの寸法
1×N スプリッターパッケージ
| パッケージの種類 | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 |
|---|---|---|---|---|---|---|
| 基本金属箱 (L×W×H mm) | 40×4×4 | 40×4×4 | 40×4×4 | 50×7×4 | 60×7×4 | 60×12×4 |
| ミニモジュール金属箱 (mm) | 60×7×4 | 60×7×4 | 60×7×4 | 60×12×4 | 80×20×6 | 100×40×6 |
| モジュールのプラスチックボックス (mm) | 100×80×10 | 100×80×10 | 100×80×10 | 120×80×18 | 120×80×18 | 140×115×18 |
2×N スプリッターパッケージ
| パッケージの種類 | 2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 |
|---|---|---|---|---|---|---|
| 基本金属箱 (L×W×H mm) | 60×7×4 | 60×7×4 | 60×7×4 | 60×7×4 | 60×7×4 | 80×12×4 |
| ミニモジュール金属箱 (mm) | 70×7×4 | 70×7×4 | 70×7×4 | 80×12×4 | 80×20×6 | 100×40×6 |
| モジュールのプラスチックボックス (mm) | 100×80×10 | 100×80×10 | 100×80×10 | 120×80×18 | 120×80×18 | 140×115×18 |
製品画像
なぜTAKFLY を 選ん だ の か
- 26年以上の光ファイバー製造の経験
- 経験3年以上の経験を持つ経験のある組み立て作業員450人以上
- 革新を推進する10人以上の専念のR&Dエンジニア
- 16 ドイツから輸入された注射機と生産ライン
- 30以上の先進試験機器,OTDR,3D,VFL,IL&RL試験機器を含む
- 全面的な品質試験機器: 張力強度試験機,圧縮耐性試験機,電源計試験機,ライトチェック機
- OEMのブランドが認められる
- グローバル展示会参加:OFC,ECOC,CommunicAsia,NETCOM,AFRICACOM,SVIAZ ICT,CommunicIndonesia,グローバルソース電子展
品質管理プロセス
- 生産前の原材料の現場検査
- 各個別のプロセスの後,完全な検査
- 全面的な半完成品の検査
- 梱包前に完成品の完全な検査
- 発送前の現場検査
配達情報
- サンプル: 1-3 営業日
- 大量生産注文: 3-7 営業日
- 梱包: 要求 に よる プラスチック の 袋,箱,パレット
よく 聞かれる 質問
Q1: カタログと価格リストは?
A1: カタログと価格リストを受け取るために,メールや連絡先をウェブサイトでご提供ください.
Q2:価格を交渉できますか?
A2: はい,混ぜた商品を複数のコンテナで運ぶ場合の割引を検討することができます.
Q3: 送料はどのくらいですか?
A3: 送料は,送料のサイズと送料方法によって異なります.ご要望により,送料を支給します.
Q4:お会いできる?
A4:確かに!私たちの工場は中国のシェンゼンに位置しています.予約のために私たちと連絡してください.
Q5: 商品を受け取ったときに品質の問題がある場合は?
A5: 開封時に品質の問題が発生した場合,私たちの参照のために写真を撮ってください. 私たちのQC部門は調査し,最良の解決策を提供します.将来の生産のための品質改善の実施とともに.
Q6: 梱包の条件は?
A6:私たちは通常,商品をブリスターボックスや紙箱に梱包しますが,顧客からのカスタムパッケージング要求に応用することができます.
Q7:支払い条件は?
A7:T/T 30%の預金,配送前70%の残高.最終支払い前に製品とパッケージの写真を提供します.
Q8: 配送条件は?
A8: EXW,FOB,CFR,CIF,DDU
Q9: 配達時間は?
A9:通常は,手当を受け取った後5〜7営業日. 具体的な配送時間は,項目と注文量に依存します.
Q10: サンプルに従って生産できますか?
A10:はい,私たちはあなたのサンプルや技術図面に基づいて製品を製造することができます.
もし,私たちの製品に興味があるか,または質問がある場合は,いつでも私達と連絡してください!
