新設計の高密度MPOパッチパネルとラックマウント | MPO ケーブル アセンブリ |ファイバーネットワークソリューション向け
商品の詳細:
| 起源の場所: | 中国、深Shenzhen |
| ブランド名: | DF/OEM/Nuetral |
| 証明: | CE/ROHS/REACH/ISO9001/ISO14001 |
| モデル番号: | 新設計の高密度MPOパッチパネルとラックマウント | MPO ケーブル アセンブリ |ファイバーネットワークソリューション向け |
お支払配送条件:
| 最小注文数量: | 交渉可能 |
|---|---|
| 価格: | negotiable denpend on QTY |
| パッケージの詳細: | ブリスターボックス+カートン |
| 受渡し時間: | 5~9 営業日 QTY に依存する |
| 支払条件: | ウェスタンユニオン,T/T,MoneyGram/Paypal |
| 供給の能力: | 1000個/日 |
|
詳細情報 |
|||
| 製品名: | 新設計の高密度MPOパッチパネルとラックマウント | MPO ケーブル アセンブリ |ファイバーネットワークソリューション向け | 端の表面タイプ: | UPC と APC。 PCとAPC |
|---|---|---|---|
| ファイバーの種類: | SM ((G652、G655、G657);MM ((OM1-OM5) | ケーブル径: | 2.0、3.0 またはカスタマイズされた (Simplex/duplex) |
| 挿入損失: | ≤ 0.3 dB | リターンロス: | UPC SM≧50dB、APC SM≧60dB、PC MM≧35dB |
| 再現性: | ≤0.1 | 波長: | SM:1310/1550 MM:850/1300 |
| 動作温度: | -20℃～70℃ | 保管温度: | -40℃〜80℃ |
| アウターシース材料: | PVC、LSZH | 曲げ半径（静的/動的）: | 10D/20D |
| 長さ: | カスタマイズされた | 製品名: | コーニング、YOFC、OFS、ドラカ |
| ハイライト: | 高密度MPOパッチパネル,ラックマウント MPOケーブル組,ファイバーネットワーク MPO ソリューション |
||
製品の説明

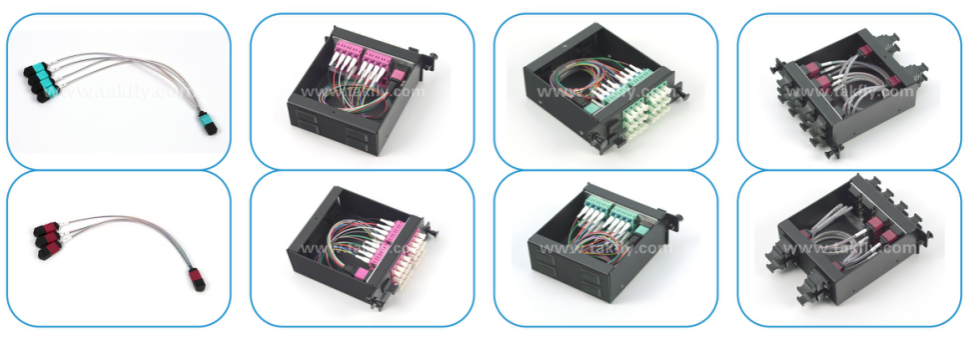

高密度MPOパッチパネルとラックマウント
新たに設計された1U-19インチMPO/MTP高密度ラックマウント光ファイバーパッチパネルは、大規模データセンターアプリケーション、MDF設置、IDF配線エリア、光ファイバーバックボーン接続、光ファイバー分配ユニット管理、その他の高密度統合光ファイバー環境向けに設計されています。
この1U 19インチMPO/MTPパッチパネルは、4つの事前接続されたカセットモジュールを収容でき、MPOインターフェイスの場合は最大1152コア、LCインターフェイスの場合は96コアの容量があります。各独立した事前終端処理済みモジュールボックスは、光ファイバー分配フレーム内に配置され、完全なパッチパネルアセンブリを形成します。
アプリケーション
- 建物間の光ファイバー通信高密度配線システム
- LAN配線用光アクティブ機器内の光リンク相互接続
- 電気通信基地局
- 工業地域にあるデータセンター
- 商業ビルにあるデータセンター
- CATVシステム
- LANネットワーク
- WANネットワーク
- FTTX展開
主な特徴
- カセットモジュールの集中管理のために19インチラックマウントキャビネットに設置
- 1U高密度設計、1152ファイバー（MPO）または96ファイバー（LC）の容量
- 入力ポートはフロントまたはバックパネルで利用可能、出力ポートはフロントパネルで利用可能
- 正確なPINとアダプターの位置決めを備えたオスまたはメスのMPO/MTPコネクタが利用可能
- プラグインロック構造と明確なラインシーケンス識別を備えたモジュラー設計
- 静電塗装表面を備えた高品質アルミニウム合金素材
- コンパクト、軽量、耐衝撃性、難燃性、耐腐食性構造
構成スキーム
モデルA1構成
| LGXカセット容量 | LGX | 総容量 | コネクタタイプ | サイズ | アプリケーション |
|---|---|---|---|---|---|
| R: 72F MPO×4個 T: 24F MPO×12個 =288F |
4 | 1152F | MPO×16×4 | 1U | 1 A1 LGXカセットは12 C3 LGXカセットと接続 |
モデルA2構成
| LGXカセット容量 | LGX | 総容量 | コネクタタイプ | サイズ | アプリケーション |
|---|---|---|---|---|---|
| R: 72F MPO×4個 T: 48F MPO×6個=288F |
4 | 1152F | MPO×10×4 | 1U | 1 A2 LGXカセットは3 C1 LGXカセットと接続 |
モデルB1構成
| LGXカセット容量 | LGX | 総容量 | コネクタタイプ | サイズ | アプリケーション |
|---|---|---|---|---|---|
| R: 72F MPO×1個 T: 16F MPO×3個 + 24F MPO×1個=72F |
4 | 288F | MPO×5×4 | 1U | 400G伝送デバイスおよびC3 LGXカセットと接続 |
技術仕様
| パラメータ | 仕様 |
|---|---|
| ファイバータイプ | SM (G652, G655, G657); MM (OM1-OM5) |
| コネクタ | オス/メスMPO/MTP、LC |
| ケーブル径 | ミニラウンド: 最大4.5mm; リボン: 最大3.0×5.0mm; 0.9/0.6 |
| 挿入損失 | 標準: ≤0.35/0.7dB; 低損失: ≤0.2/0.35dB; LC: ≤0.3dB |
| リターンロス | APC SM: 60dB; PC MM: 20dB; UPC SM: 40dB |
| テスト波長 | SM: 1310/1550nm; MM: 850/1300nm |
| 寸法 | モジュールボックス: 93×100×39mm; マシンケース: 482×200×44.2mm |
| 素材 | アルミニウム |
梱包情報
| 重量 | 内箱サイズ | 外箱寸法 | カートンあたりの重量 |
|---|---|---|---|
| 1.5kg | 500×280×80mm | 510×300×420mm | 11kg |
TAKFLYを選ぶ理由
プロフェッショナル製造
- 光ファイバー製品の26年以上の製造経験
- 3年以上の経験を持つ450人以上の組立作業員
- 10人以上のR&Dエンジニア
- 16台のドイツ製射出成形機と生産ライン
- OTDR、3D、VFL、IL&RLテスト機器を含む30台以上のテスト機器
- OEMブランド利用可能
- グローバル展示会参加
品質管理
- 原材料入荷検査
- 各生産工程後の全数検査
- 半製品品質チェック
- 梱包前の完成品検査
- 出荷前抜き取り検査
配送
- サンプル: 1〜3営業日
- 量産: 3〜7営業日
- 柔軟な梱包オプションあり
よくある質問
Q1: カタログと価格表を入手するにはどうすればよいですか？
A1: カタログと価格表を受け取るには、ウェブサイトを通じてメールまたは連絡先情報を提供してください。
Q2: 価格交渉はできますか？
A2: はい、混合商品の複数コンテナロードには割引を提供しています。
Q3: 送料はいくらになりますか？
A3: 送料は出荷サイズと方法によって異なります。ご要望に応じて見積もりを提供します。
Q4: 工場を訪問できますか？
A4: はい、当社の工場は中国の深センにあります。予約をスケジュールするには、お問い合わせください。
Q5: 商品に品質上の問題があった場合はどうなりますか？
A5: 品質問題が発生した場合は、QC部門が分析および解決できるように写真を提供してください。品質プロセスを継続的に改善しています。
当社の製品にご興味がある場合、またはご質問がある場合は、いつでもお気軽にお問い合わせください！
