PON光パワーメータ | GPON /EPON および XGPON/XGSPON ネットワークの場合
商品の詳細:
| 起源の場所: | 中国、深Shenzhen |
| ブランド名: | DF/OEM/Nuetral |
| 証明: | CE/ROHS/REACH/ISO9001/ISO14001 |
| モデル番号: | PON光パワーメータ |
お支払配送条件:
| 最小注文数量: | 交渉可能 |
|---|---|
| 価格: | negotiable denpend on QTY |
| パッケージの詳細: | ブリスターボックス+カートン |
| 受渡し時間: | 5~9 営業日 QTY に依存する |
| 支払条件: | ウェスタンユニオン,T/T,MoneyGram/Paypal |
| 供給の能力: | 1000個/日 |
|
詳細情報 |
|||
| 製品名: | PON光パワーメータ | GPON /EPON および XGPON/XGSPON ネットワークの場合 | パスの地帯（nm）: | 1470nm～1505nm |
|---|---|---|---|
| 材料: | -40dBm～+10dBm | アイソレーション@1490/1550(dB): | >40dB |
| コネクタの種類光コネクタ: | FC/SC/ST 交換可能/2.5 ユニバーサルアダプター | ファイバーの種類: | SM 9/125um |
| 動作温度 ((°C): | -10℃~60℃ | 重さ: | 425g |
| 製品名: | コーニング、YOFC、OFS、ドラカ | ||
| ハイライト: | GPON ネットワークの PON オプティカル パワー メーター,保証付きのEPON光電源計,XGSPONネットワーク光ファイバーツール |
||
製品の説明

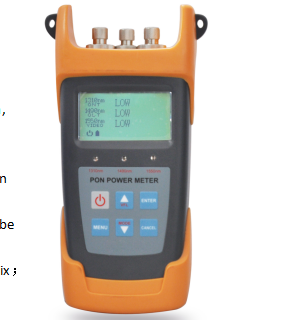

GPON/EPONとXGPON/XGSPONネットワークのPON光学電源計
10G XGS PON 光電源計は,GPON/EPONおよびXGPON/XGSPONネットワークにおけるアップリンクおよびダウンリンク信号の電源値を測定することができる.また,1490/1550/1577nmでダウンリンク信号の波長を測定する.
製品概要
FTTx のアプリケーションと保守のために設計された この電源メーターは同時に音声,データ,ビデオ信号をテストし推定しますPON プロジェクトの建設と保守のための不可欠なツールです.
申請
- OTDR発射/受信ケーブルとして使用
- OTDR で テスト リンク 喪失
- 近端/遠端コネクタの挿入損失と反射性を測定する
- ファイバー開始時に最初の反射のためのパルス抑制器
主要 な 特徴
- BPON/EPON/GPONで音声,データ,ビデオ信号の同時測定と表示
- 3つの波長 (1490nm,1550nm,1310nm) を同時に測定する
- 1310nm上流のバーストモード測定
- 限界設定,データ転送,波長校正のためのPCソフトウェア接続性
- PCへのデータ転送のためのUSB通信ポート
- 装置やコンピュータに 1000の測定項目を保存する
- オプティカル電源計とVFL1ポート (3213Aモデル)
- 中国語/英語の表示オプション
- ステータスLED (合格,警告,失敗) を搭載した 10 つの異なるスロッグセット
- 10分間の自動オフ機能 (有効/無効)
- 高い感度を持つエルゴノミックな鍵設計
- コンパクトで軽量なデザイン
- 異なる機能のために複数のモデルが利用可能
テクニカル仕様
PON モジュール
| パラメータ | 仕様 |
|---|---|
| 1310 上流量測定 | |
| パスゾーン (nm) | 1260nm1360nm |
| 測定範囲 (dBm) | -40dBm+10dBm |
| 出力 (最大) | 15dBm |
| 隔離 @1490/1550 (dB) | >40dB |
| 爆発モード測定エラー | <±0.5dB |
| 1490 下流量測定 | |
| パスゾーン (nm) | 1470nm-1505nm |
| 測定範囲 (dBm) | -40dBm+10dBm |
| 出力 (最大) | 15dBm |
| 隔離 @1310/1550 (dB) | >40dB |
| 1550 下流量測定 | |
| パスゾーン (nm) | 1535nm~1570nm |
| 測定範囲 (dBm) | -40dBm+10dBm |
| 出力 (最大) | 25dBm |
| 隔離 @1310/1490nm | >40dB |
| 測定精度 | |
| 自然不確実性 (dB) | ±0.5dB |
| 線形性 (dB) | ±0.1dB |
| 挿入を通過する損失 (dB) | <1.5dB |
| 一般情報 | |
| 検出器のタイプ | インガア |
| オプティカルコネクタ | FC/SC/ST 交換可能/2.5 ユニバーサル アダプタ |
| 繊維の種類 | SM 9/125um |
| 測定単位 | dB/dBm/xW |
| 解像度 (dB) | 0.01dB |
| 動作電圧 (V) | DC 3.3V 〜5.5V |
| 電源 | 3pc 1.5V バッテリー |
| 連続運転時間 (h) | PON:90h OPM:100h VFL:50h |
| 動作温度 (°C) | -10°C~60°C |
| 保存温度 (°C) | -25°C~70°C |
| 体重 (kg) | 425g |
注: バッテリーの動作時間は,バックライトをオンにしない機器のすべてで,バックライトをオンにすると動作時間が短縮されます.
正常光学電源計モジュール
| パラメータ | 仕様 |
|---|---|
| 測定精度 | |
| 自然不確実性 (dB) | ±0.5dB |
| 線形性 (dB) | ±0.1dB |
| 測定範囲 (dBm) | -70dBm+6dBm |
| 一般情報 | |
| 測定単位 | dB/dBm |
| 解像度 (dB) | 0.01dB |
| カリブレーション波長 (nm) | 1310/1490/1550/1625 |
| 検出器のタイプ | インガア |
| オプティカルコネクタ | FC/SC/ST 交換可能/2.5 ユニバーサル アダプタ |
VFL モジュール
| パラメータ | 仕様 |
|---|---|
| 出力 | >0.5mW |
| 波長 | 650nm |
| オプティカルコネクタ | FC/SC/ST 交換可能/2.5 ユニバーサル アダプタ |
| 繊維の種類 | SM/MM |
標準パッケージ
| ポイント | 記述 | 量 |
|---|---|---|
| 1 | PON テスト | 1 ユニット |
| 2 | ユーザーマニュアル | 1pc |
| 3 | USBケーブル | 1pc |
| 4 | ソフトウェアCD | 1pc |
| 5 | 1.5V AAバッテリー | 3pc |
なぜTAKFLY を 選ん だ の か
- 繊維光学製品の製造経験26年以上
- 3年以上経験のある 450人以上の組立作業員
- 革新に専念した10人以上のR&Dエンジニア
- 16 ドイツは注射機と16の生産ラインを輸入した
- OTDR,3D,VFL,IL&RL試験機器を含む30以上の試験機器
- OEMのブランドが認められる
- グローバル展覧会参加:OFC,ECOC,CommunicAsia など
品質管理
- 生産前の原材料の入荷検査
- 各個別のプロセスの後,完全な検査
- 全面的な半完成品の検査
- 梱包前に完成品の完全な検査
- 品質確保のための出荷前のスポット検査
配達情報
サンプル:1-3 営業日
量産順序:3~7 営業日
パッケージ:要求に応じて利用できるプラスチック袋,紙箱,パレット
よく 聞かれる 質問
Q1: カタログと価格リストは?
A1: カタログや価格については,メールや連絡先をウェブサイトでご提供ください.
Q2:価格を交渉できますか?
A2:はい,混ぜた商品を複数のコンテナで運ぶ場合の割引を検討しています.
Q3: 送料はどのくらいですか?
A3: 送料は,送料のサイズと方法によって異なります.ご要望により,引上げを提供します.
Q4:お会いできる?
A4: はい,私たちの工場は,中国,深?? にあります.予約のために,私たちと連絡してください.
Q5: 商品を受け取ったときに品質の問題がある場合は?
A5: 品質の問題が発生した場合,参照のために写真を提供してください.QC部門は,将来の品質改善を実施しながら調査し,解決策を提供します.
Q6: 梱包の条件は?
A6: 標準パッケージにはブリスターボックスとカートンが含まれます.お客様の要求に応じてカスタマイズされたパッケージングが可能です.
Q7:支払い条件は?
A7:T/T 30%預金,配送前70%残高.最終支払い前に製品とパッケージの写真を提供します.
Q8: 配送条件は?
A8: EXW,FOB,CFR,CIF,DDUは利用可能です
Q9: 配達時間は?
A9: 通常は,事前支払いを受けた後5~7営業日です.具体的なタイミングは,商品と注文量によって異なります.
Q10: サンプルに従って生産できますか?
A10: はい,私たちはあなたのサンプルまたは技術図面に基づいて生産することができます.
もし,私たちの製品に興味があるか,または質問がある場合は,いつでも私達と連絡してください!
