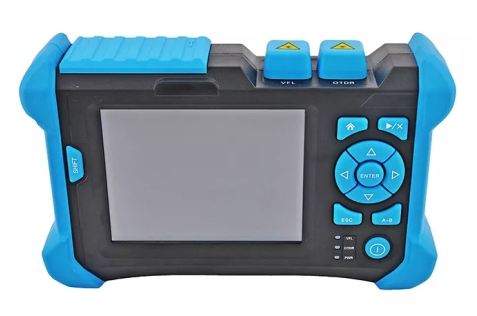

光学時間領域反射率計 | OTDRテスター装置 |強力なパフォーマンス & 簡単な操作 & 効率的な作業
商品の詳細:
| 起源の場所: | 中国、深Shenzhen |
| ブランド名: | DF/OEM/Nuetral |
| 証明: | CE/ROHS/REACH/ISO9001/ISO14001 |
| モデル番号: | 光学時間ドメイン反射計 |
お支払配送条件:
| 最小注文数量: | 交渉可能 |
|---|---|
| 価格: | negotiable denpend on QTY |
| パッケージの詳細: | ブリスターボックス+カートン |
| 受渡し時間: | 5~9 営業日 QTY に依存する |
| 支払条件: | ウェスタンユニオン,T/T,/Paypal |
| 供給の能力: | 1000個/日 |
|
詳細情報 |
|||
| 製品名: | 光タイムドメイン反射率計 | OTDRテスター装置 |強力なパフォーマンス & 簡単な操作 & 効率的な作業 | 波長: | 850/1300 1310/1550 1310/1490/1550 1625 |
|---|---|---|---|
| 光インターフェース: | FC/UPC（PC、APC選択可能） | データインターフェース: | USBインターフェース、SDカードインターフェース |
| 通信ポート: | USB | 最大試験距離: | 3KM |
| 動作温度 ((°C): | -10～+50℃ | 寸法 (高さ x 幅 x 奥行き): | 150×235×66mm |
| 重さ: | 1.5KG | 製品名: | コーニング、YOFC、OFS、ドラカ |
| ハイライト: | 保証付き OTDR テスト機器 光ファイバー用 光学時間領域反射計 OTDR テスト 強力な性能,Optical Time Domain Reflectometer for fiber optic,OTDR tester powerful performance |
||
製品の説明
光時間領域反射計 (OTDR) は、光ファイバーの特性評価とテストに使用される重要な機器であり、障害の特定、損失の測定、光ファイバー ネットワークの完全性の確保に役立ちます。
光タイムドメイン反射率計の概要
FTTx、メトロポリタンエリアネットワーク、バックボーンネットワーク、その他の光ネットワークアプリケーションの測定要件を満たすように設計されています。

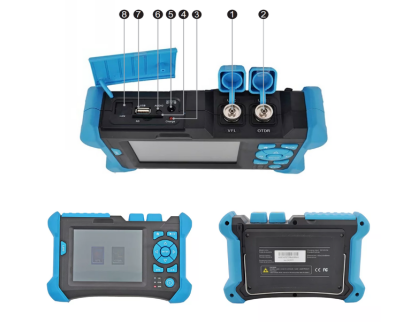

光タイムドメイン反射率計のアプリケーション
- 光インターフェース1/VFL
- 光インターフェース2/OTDR
- 充電インジケーター
- SDカードインターフェース
- 電源アダプターのインターフェース
- イヤホンインターフェース
- USBインターフェース
- イーサネットインターフェース
光タイムドメイン反射計の特長

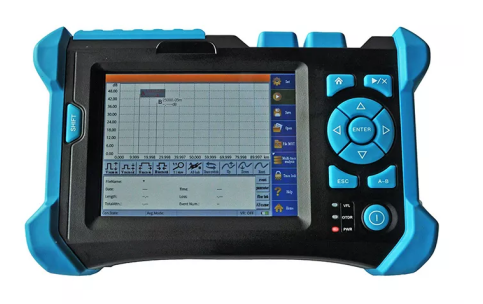

- 大型タッチスクリーンとショートカットキーで簡単操作
- 長時間使用可能な大容量ポリマーリチウム電池
- シンプルな操作と強力な機能によるインテリジェントなテスト
- 豊富なトレースストレージ容量を備えたメモリカード + SD カードメディア
- FTTxテスト要件を満たすことが可能
- 複数の波長オプションが利用可能
- 防塵・耐衝撃を備えた堅牢な筐体設計
技術仕様
| 波長(nm) | 850/1300 | 1310/1550 | 1310/1490/1550 | 1625年 |
|---|---|---|---|---|
| ダイナミックレンジ(dB) | 21/19 | 32/30 | 32/30/30 | 344、365 |
| パルス幅 (ns) | 5,20,40,80,160,320,640,1280 | 5,10,20,40,80,160,320,640,1280,2560,5120,10240,20480 | ||
| イベントブラインドゾーン(m) | 10 | ≤1.8 | ||
| 減衰ブラインドゾーン (m) | 20 | ≤10 | ||
| 画面 | 5.6インチLCDタッチスクリーン | |||
| 直線性 (dB/dB) | ±0.05 | |||
| 損失閾値 (dB) | 0.05 | |||
| 損失分解能比 (dB) | 0.01 | |||
| サンプリング分解能比(m) | 0.125～8 | |||
| サンプリングポイント | 32K | |||
| 距離の不確実性 (m) | ±(1m + 5 x 10 x 距離 + サンプリング間隔) | |||
| 距離範囲 (km) | 0.3～180 | |||
| 一般的なリアルタイム更新期間 (秒) | 0.2 | |||
| トレースのメモリ容量 | SDカード(4G)、10000枚以上 | |||
| 測定期間 | ユーザーによって定義されます。 5秒、10秒、15秒、30秒、1分、2分、3分が選択可能 | |||
一般仕様
| 寸法 (高さ x 幅 x 奥行き) | 150×235×66mm |
|---|---|
| 重さ | 1.5KG |
| 温度 | 動作温度 -10°C ～ 50°C メモリ温度 -40°C ～ 70°C |
| 相対湿度 | 0%～95%(結露なきこと) |
| 電源 | リチウム電池;連続作業時間 ≥ 8 時間 |
インターフェースカテゴリー
| 光インターフェース | FC/UPC（PC、APC選択可能） |
|---|---|
| データインターフェース | USBインターフェース、SDカードインターフェース |
目に見える故障の方向 VFL
| 波長 | 650nm |
|---|---|
| 出力電力 (dBm) | ≥ -3 |
| 最大試験距離 | 3KM |
OTDR メーターの機能
- 自動測定モード：自動パラメータ設定、トレースデータ保存、解析
- 多波長測定モード: さまざまな波長下でのファイバー減衰の解析
- トレース固定機能：マルチコアファイバ設置時のトレースを同一画面で比較
- 多波長解析機能：トレースファイルの比較・解析
- スプリッターとファイバー端の識別を使用した FTTx オンライン テスト
- スタンバイ時間8時間以上の大容量リチウムイオン充電池
- 10,000 を超えるトレースを保存できる Bellcore ファイル形式 (.sor)
- 通信光検出による機器保護
- 計装ステータス監視のための接続状態検出
- リアルタイム測定モードと平均測定モード間の柔軟な切り替え
OTDR トレース マネージャー PC ソフトウェア
- 一括修正およびバッチ印刷機能
- カスタマイズ可能なテストレポートの生成
- 複数の印刷モード: シングルページ、シングルトレース、バッチ、マルチトレース、マルチ波形
- パーソナライズされた印刷オプションとページ設定
- パラメータ変化解析のための波形差分比較
光タイムドメイン反射率計
TAKFLYを選ぶ理由
- 光ファイバー製品における 26 年以上の製造経験
- 3年以上の経験を持つ450人以上の組立作業員
- イノベーションに専念する 10 人以上の研究開発エンジニア
- 16 台のドイツ輸入射出成形機と 16 台の生産ライン
- OTDR、3D、VFL、IL&RL 試験装置を含む 30 台以上の試験機
- OEMブランディングを受け入れます
- 世界的な展示会への参加: OFC、ECOC、CommunicAsia など
品質管理
- 生産前の原材料受入検査
- 各工程後の全数検査
- 徹底した中途半端な生産チェック
- 梱包前に完成品の検査を完了する
- 品質を保証するための出荷前のスポットチェック
配送情報
サンプル:1～3営業日
量産注文:3～7営業日
包装:ビニール袋、カートン、パレットはご要望に応じてご利用いただけます
