製品の説明

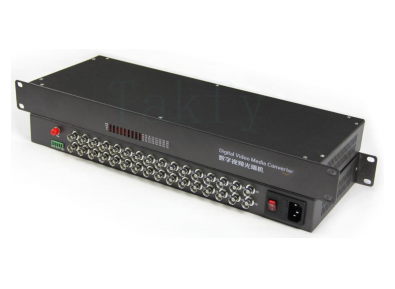

32CHデジタルビデオ光学変換器
32 ビデオ + 1 RS485 単一ファイバーによるデータ
製品概要
This series of digital video optical converters utilizes all-digital communication technology to simultaneously transmit 32 forward video channels and 1 reverse RS485/422 data channel over a single fiberビデオ信号は,PAL,NTSC,SECAM形式と互換性のある非圧縮デジタルビデオエンコーディングを使用し,さまざまなアプリケーション要件に放送レベルの画像品質を提供します.
主要 な 特徴
- 完全デジタルで圧縮されていない,放送品質の光ファイバー通信
- 広い光学動力範囲 - フィールド調整は必要ない
- PAL,NTSC,SECAM,その他のビデオ送信形式と互換性
- RS485 / RS422 データ通信サポート
- 3段階の防雷設計
- 要求の高い環境での高い信頼性を持つ工業級設計
- 自動電源調整と自動温度補償回路
- オーバーロード保護 自動復旧
- 信頼性と一貫性を向上させるための全表面マウント技術 (SMT)
- 敷地内での稼働なしのプラグ・アンド・プレイ装置
- リアルタイムモニタリング用のLED状態表示
- 内蔵電撃保護とEMI/RFI抵抗
性能仕様
オプティカル・インジケーター
| 送信波長 | 1310nm/1550nm |
| オプティカルインターフェース | FC / PC |
| 光電源を送信する | -8dB |
| 受容器の感度 | -25dB |
| オプティカル・ダイナミック・レンジ | 17dB |
| 許容される最大連鎖光学損失 | 14dB |
| 送信距離 | 20KM以上 (単調モード) |
テクニカルパラメータ
| 動作温度 | -40°C ~ +75°C |
| 湿度 | 0 ~ 95% (凝縮がない) |
| 電力消費量 | 2.5W @ DC5V |
| サイズ | 1U*19*155mm |
| 障害間の平均時間 (MTBF) | 100万時間以上 |
典型的な用途
- セキュリティと監視 - 安全な都市,建物のセキュリティ監視
- 交通 - 高速道路と鉄道の遠隔監視システム
- 公共交通 - 都市公共交通の監視
- インフラストラクチャ - 操作者の遠隔監視設備室
- 金融 - 銀行監督システム
- エネルギー・ユーティリティー - 電力システムの遠隔監視
- 産業 - 産業および鉱山生産プロセス監視
- 水管理 - 洪水対策と貯水池の監視
- 航空 - 空港監視
- メディア - ラジオとテレビの画像伝播
- 教育 - 学校のキャンパスと試験室の監視
- 商業・住宅 - 高層ビル,インテリジェントビル
- ロジスティック - 税関壁と倉庫のビデオ監視
- 石油化学 - 石油化学施設の監視
- 監獄 - ビデオ監視システム
- 公共の安全 - 政府施設の監視
- 防衛 - コマンドと制御位置の可視化
- 緊急サービス - 森林火災指揮システム
典型的なアプリケーション図
モデル仕様
モデルコード説明:
1 ビデオ信号チャンネル数
2 データ信号チャンネル数 (D:先行データ,d:逆行データ)
3 音声信号のチャンネル数 (A: 前向きの音声,a: 後向きの音声)
4 切り替え値チャネルの数 (K:前向き切り替え値,k:逆向き切り替え値)
5E:イーサネットインターフェース
6 T:電話インターフェース
7 SM:シングルモード,MM:マルチモード
8 オプティカルインターフェース (オプション):FCまたはSC
9 C:シャシーカードタイプ,E:独立型
1 ビデオ信号チャンネル数
2 データ信号チャンネル数 (D:先行データ,d:逆行データ)
3 音声信号のチャンネル数 (A: 前向きの音声,a: 後向きの音声)
4 切り替え値チャネルの数 (K:前向き切り替え値,k:逆向き切り替え値)
5E:イーサネットインターフェース
6 T:電話インターフェース
7 SM:シングルモード,MM:マルチモード
8 オプティカルインターフェース (オプション):FCまたはSC
9 C:シャシーカードタイプ,E:独立型
なぜTAKFLY を 選ん だ の か
光ファイバー製品における製造経験26年
- 経験豊富な組立チーム: 6 年以上の経験を持つ 80 人以上の組立作業員
- 強力なR&D能力: 10人以上のR&Dエンジニア
- 先進的な生産設備:ドイツから輸入された注射機械16セットと生産ライン16台
- 総合的な試験設備:OTDR,ILD,VFL,RL,IL,張力強度テスト,粉砕抵抗テスト,電源計テスト,ライトチェックを含む30セット以上の試験機器など.
- OEMブランド受付 - オーダーメイドロゴ/ブランド可
品質管理プロセス
- 入荷点検:生産前の原材料の現場検査
- プロセス中の検査: 各プロセス終了時に完全な検査
- 梱包前の検査: 梱包前の完成品の完全な検査
- 発送前の検査: 発送前の現場検査
産業参加
ソース・エレクトロニクス展,OFC,FOCC,ConnecAsia,NFTCOM,AFRICACOM,SMART ICT,CONTELEMなど主要な業界イベントに積極的に参加し,中国でのイベントも行っています.
配達情報
| サンプル | 1-3 営業日 |
| 大量生産の注文 | 3~7 営業日 |
| パッケージ | 需要 に かなっ て プラスチック の バッグ,紙箱,パレット の 選択肢 が 提供 さ れ ます |
