製品の説明

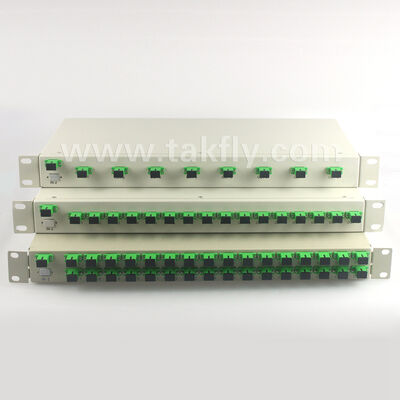

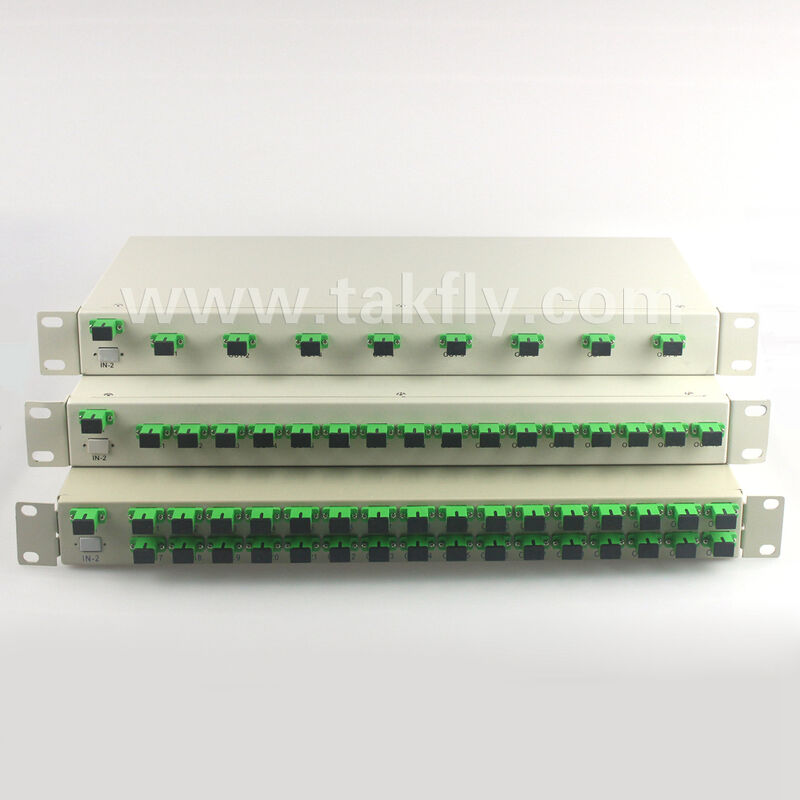

1U PLC スプリッタ 高い均一性,全波長サポート,逆動作可能
この1UラックマウントPLCスプリッタは平面光波回路 (クォーツ基板) 技術をベースに,受動光学ネットワークにおける光学電源配給のために設計されています.1*N または 2*N チャネル構成をサポート, 1 つまたは2 つの入力ポートから複数の出力ポートに光信号を均等に分割します.また,複数の信号を1 つまたは2 つのファイバーに組み合わせて逆方向でも動作できます.
19インチ標準1Uキャビネットは,電信キャビネットやファイバー配送フレームに設置するのに適しています. 動作波長範囲は1260nmから1650nm,標準的なFTTHおよびFTTXアプリケーションに対応する分裂均一性および挿入損失パラメータは,IEC 61753‐2規格を満たしています.
典型的な用途
- FTTH/FTTX配送ネットワーク
- パッシブ・オプティカルLAN (POL)
- CATV オプティカル ディストリビューション
- データセンター オプティカルリンク
- ファイバー配送フレーム (ODF) の統合
- 電気通信ネットワーク
- PON システム
- ビデオ 送信
選択可能
- 分割比: 1*4 / 1*8 / 1*16 / 1*32 / 2*16 など
- コンネクタタイプ:SC/LC/FC (アダプターパネルまたはピグテール)
- 繊維タイプ:G.657A1 / G.652D
主要 な 特徴
ブロードバンド操作の波長
低挿入損失
低偏光依存損失 (PDL)
コンパクト デザイン
優れたチャネル対チャネル均一性
高い信頼性 と 安定性
テクニカル仕様
性能パラメータ
| パラメータ | 価値 |
|---|---|
| 動作波長 (nm) | 1260 ~ 1650 |
| 繊維の種類 | ITU-T G657A1,G657A2 と G.652D |
| 最大温度安定性 (dB) | 0.5 (典型的には0.3) |
| 動作温度 (°C) | -40 ~ +85 |
| 保存温度 (°C) | -40 ~ +85 |
1*N スプリッタ性能
| タイプ | 1*2 | 1*4 | 1*8 | 1*16 | 1*32 | 1*64 |
|---|---|---|---|---|---|---|
| マックス 挿入損失 (dB) | 3.9 | 7.2 | 10.3 | 13.5 | 16.8 | 20.3 |
| 最大の均一性 (dB) | 0.8 | 0.8 | 0.8 | 1.0 | 1.5 | 2.0 |
| 最大PDL (dB) | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.5 |
2*N スプリッタ性能
| タイプ | 2*2 | 2*4 | 2*8 | 2*16 | 2*32 | 2*64 |
|---|---|---|---|---|---|---|
| マックス 挿入損失 (dB) | 4.2 | 7.5 | 10.6 | 13.9 | 17.2 | 20.8 |
| 最大の均一性 (dB) | 0.8 | 1.0 | 1.2 | 1.5 | 1.8 | 2.0 |
| 最大PDL (dB) | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.5 |
注: 室温での測定すべて,コンネクタを含まない.最小回帰損失:すべてのタイプで55dB.
パッケージの寸法
1*N スプリッターパッケージ
| パッケージの種類 | 1*2 | 1*4 | 1*8 | 1*16 | 1*32 | 1*64 |
|---|---|---|---|---|---|---|
| 基本金属箱 (L*W*Hmm) | 40*4*4 | 40*4*4 | 40*4*4 | 50*7*4 | 60*7*4 | 60*12*4 |
| ミニモジュール金属箱 (mm) | 60*7*4 | 60*7*4 | 60*7*4 | 60*12*4 | 80*20*6 | 100*40*6 |
| モジュールのプラスチックボックス (mm) | 100*80*10 | 100*80*10 | 100*80*10 | 120*80*18 | 120*80*18 | 140*115*18 |
| ラックマウント (mm) | 483*250*445 | 483*250*89 | ||||
2*N スプリッターパッケージ
| パッケージの種類 | 2*2 | 2*4 | 2*8 | 2*16 | 2*32 | 2*64 |
|---|---|---|---|---|---|---|
| 基本金属箱 (L*W*Hmm) | 60*7*4 | 60*7*4 | 60*7*4 | 60*7*4 | 60*7*4 | 80*12*4 |
| ミニモジュール金属箱 (mm) | 70*7*4 | 70*7*4 | 70*7*4 | 80*12*4 | 80*20*6 | 100*40*6 |
| モジュールのプラスチックボックス (mm) | 100*80*10 | 100*80*10 | 100*80*10 | 120*80*18 | 120*80*18 | 140*115*18 |
| ラックマウント (mm) | 483*250*445 | 483*250*89 | ||||
よく 聞かれる 質問
製造業者ですか?
我々は,製造業者であり,FTTHソリューション/データセンター総ソリューションプロバイダーで,中国,深?? に拠点を置いています. 2000年に設立されました.
MOQは何ですか?
MOQ は 1 枚ですが,価格設定はより大きな量でより競争力になります.
FOB価格を挙げられますか?
はい. 大量に航空 (DHL,TNT,UPS,FEDEX) または海で配達します.詳細な要求に基づいて貨物とリードタイムを引用します.
品質はどう?
私たちの生産は,CE,ISO,RoHS,CPR,ANATELの認証を持つIECと欧州基準に従います. すべての製品は配達前に100%テストされています.
待ち時間は?
量と製品種類によって異なります. 光ファイバーパッチコード:最大5000枚までで2-3営業日. 定期的な製品と緊急注文を備えています.
保証は?
パッチコードの1年間の保証 (非人工的な損傷). 人工的な損傷の場合,私たちは顧客が運送費をカバーして無料の修理を提供しています.
荷物は?
国際輸出標準のパッケージ オーダーメイドのロゴ印刷はご要望に応じます
OEM/ODMは提供できますか?
OEM/ODMは受理します 機密契約書に署名できます
試料を貰えますか?
10ドル未満の商品には無料のサンプルが用意されています.購入者は配達前に貨物を支払う.
どうやって注文する?
1. 商品の仕様や数量で問い合わせを送信します. 2. リードタイムで引上げを提供します. 3. 引上げを確認しPIを受け取ります. 4. 支払後に生産を開始します. 5. 受領者の詳細を確認します. 6配達後に追跡番号を受け取る.
支払期間は何ですか?
T/T,Western Union,Paypal,MoneyGram. 大額の場合:50%預金,配送前の残高 50%.
同じ品質基準で,他の場所でより良い価格を見つけることができれば,TAKFLYはそれに匹敵します. 私たちのチームは,プロの製品サポートを提供するために光ファイバー業界で3年以上の経験を積んでいます.
