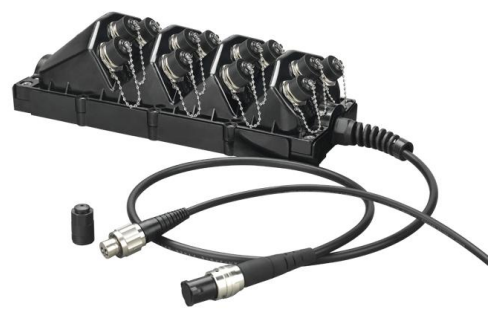

中国FTTXフィールドネットワーク用の光学FTTXフィールドエンクロージャ事前接続された屋外防水エンクロージャ
商品の詳細:
| 起源の場所: | 中国、深Shenzhen |
| ブランド名: | DF/OEM/Nuetral |
| 証明: | CE/ROHS/REACH/ISO9001/ISO14001 |
| モデル番号: | 中国FTTXフィールドネットワーク用の光学FTTXフィールドエンクロージャ事前接続された屋外防水エンクロージャ |
お支払配送条件:
| 最小注文数量: | 交渉可能 |
|---|---|
| 価格: | negotiable denpend on QTY |
| パッケージの詳細: | ブリスターボックス+カートン |
| 受渡し時間: | 5~9 営業日 QTY に依存する |
| 支払条件: | ウェスタンユニオン,T/T,MoneyGram/Paypal |
| 供給の能力: | 1000個/日 |
|
詳細情報 |
|||
| 製品名: | 中国FTTXフィールドネットワーク用の光学FTTXフィールドエンクロージャ事前接続された屋外防水エンクロージャ | ポート: | 1-12 |
|---|---|---|---|
| 寸法: | 365*137*90mm カバーなし 375*142*120mm カバーあり | 侵入保護: | IP67 |
| 曲げ半径: | 20d | 抗張力: | 1200N長期 |
| アダプタ: | ミニSC(1F)、ハーネス(1F)、ODVA(1F&2F)、PTLC(2F)、AARC(2F&4F)、3P電源ソケット | 動作温度: | -40℃～+80℃ |
| 保証: | 1～3年 | 製品名: | コーニング、YOFC、OFS、ドラカ |
| ハイライト: | FTTX屋外防水箱,前接続された光ファイバーボックス,FTTXフィールドネットワーク箱 |
||
製品の説明
屋外ネットワーク用 FTTX フィールド エンクロージャ
China Optical FTTX フィールド エンクロージャは、FTTX フィールド ネットワーク用に設計された、コネクタ付きの防水屋外エンクロージャです。この経済的なファイバー配線ソリューションは、壁掛け、空中設置、ポール保持などのさまざまな設置方法に高い互換性と簡単な操作を提供します。
製品概要
FTTX エンクロージャは、屋外アプリケーション向けの高度なファイバー配線ソリューションを表します。従来製品に比べ、優れた操作性と高い互換性を実現しています。 FTTH、FTTA、その他の困難な環境に適したこのエンクロージャは、さまざまな設置シナリオにわたって信頼性の高いパフォーマンスを提供します。
アプリケーションシナリオ
FTTHフィールドアプリケーション
FTTH 導入では、FTTX エンクロージャは従来の ONU または FDH ユニットを置き換えることができます。 2 ～ 4 個の 1×8 または 1×16 PLC スプリッターと、最大 24 個のファイバー接続保護スリーブを収容できます。 1-48F IP67 組み立て済み防水コネクタと組み合わせると、建物や低電圧サイロへの直接接続が可能になります。工場での事前組み立てにより、ファイバーの接続要件が不要になり、高度なスキルを持ったオペレーターの必要性が減り、設置効率が 40% 向上します。
FTTAフィールドアプリケーション
FTTA アプリケーションでは、エンクロージャは RRU ユニットと BBU ユニットを接続する集約/デマーク ボックスとして機能します。これは、RRU ごとに個別の二重ケーブルを必要とするスター ネットワーク トポロジを、BBU からエンクロージャまでのより効率的な単一マルチファイバ ハイブリッド ケーブルに置き換え、IP67 の事前に組み立てられた防水ケーブル アセンブリを介してファイバを RRU に分配します。 RRU への電力供給は、統合された電源コネクタによって容易になります。
トランクケーブル管理
このエンクロージャは、外径 5mm ～ 14mm のケーブルに対応するねじれ防止ケーブル グランド (プラスチックまたは金属) を使用して、トランク ケーブル接続の課題に対処します。内部ファスナーはメインケーブルと強度メンバーを固定し、1200N の引っ張り力に長期間耐えます。最大 24 個のスプライス保護スリーブと 2 個の PLC スプリッターを収容できるため、効率的なファイバーの分配が可能になります。滑り止めベースの設計により、ワイヤーやポールにしっかりと取り付けることができます。
探査および通信アプリケーション
頻繁なケーブルの再配置が必要なフィールド通信に最適なエンクロージャの堅牢な構造は、高強度の引っ張りや繰り返しの使用に耐えます。外装ケーブルと強度メンバーはファスナーで固定され、1200N の引張強度を維持します。高強度材料とアークインターフェイス設計により、衝撃条件下でも信頼性の高い動作が保証されます。
主な特長
- ODVA、Hconn (OptiTap 互換)、Mini SC、ODC、PTLC、PTMPO、電源アダプターとの高い互換性
- 工場で密封されたオプションまたは現場での組み立てオプション
- 1200Nの長期引張耐力
- シングルまたはマルチファイバーの過酷なコネクタ用の 2 ～ 12 ポート
- PLC またはスプライス スリーブのファイバー分割機能
- IP68防水等級
- 壁掛け、空中、またはポール保持設置
- 面の角度を小さくし、高さを最適化することでコネクタの干渉を防止
- IEC 61753-1規格への準拠
- 稼働時間を 40% 節約
技術仕様
| 仕様 | 詳細 |
|---|---|
| 寸法 長さ×幅×高さ | 365×137×90mm（カバーなし） 375×142×120mm（カバー含む） |
| 侵入保護 | IP67 |
| 温度範囲 | -40℃～+80℃ |
| ケーブル強度部材 | 装甲または非装甲 |
| ケーブルの種類 | ハイブリッドまたは非ハイブリッド |
| 丸型ケーブル外径 | 5.0mm～14mm |
| フラットケーブル寸法 | 4.6×8.9mm |
| ケーブルジャケットの材質 | LSZH、TPU、またはPE |
| 曲げ半径 | 20D |
| ケーブル耐衝撃性 | 200N/cm 長期 |
| 抗張力 | 1200N長期 |
| 耐紫外線性 | ISO 4892-3 |
| 防火等級 | UL 94-V0 |
| PLC台数 | 1-2個 |
| 保護スリーブの数 | 1-24個 |
注文情報
| パラメータ | オプション |
|---|---|
| アダプタ | Mini SC (1F)、Harened (1F)、ODVA (1F & 2F)、PTLC (2F)、AARC (2F & 4F)、3P 電源ソケット |
| ポート | 1-12 |
| ファイバーモード | SM/MM |
| ケーブル | 1/2/4/8/カスタマイズされた |
| ケーブルの種類 | 丸型装甲、丸型装甲なし、フラット、丸型ハイブリッド PLC |
| PLC | PLCあり/PLCなし |
| フュージョンスリーブ | 融着スリーブあり/融着スリーブなし |
| ターミネーター | 強化SC、ODVA、AARC、PTLC、PTMPO |
| 設置方法 | 壁掛け、空中、ポール固定 |
技術図面
製品画像
TAKFLYを選ぶ理由
- 26年以上の光ファイバー製造経験
- 3年以上の経験を持つ450人以上の組立作業員
- 10 人以上の専任の研究開発エンジニア
- ドイツから輸入された16台の射出成形機と生産ライン
- OTDR、3D、VFL、IL&RL 試験装置を含む 30 台以上の試験機
- 充実した試験設備：引張強度、耐圧壊性、パワーメーター、ライトチェッカー
- OEMブランディングを受け入れます
- グローバル展示会参加: OFC、ECOC、CommunicAsia、NETCOM、AFRICACOM、SVIAZ ICT、CommunicIndonesia、Global Source Electronic Exhibition
品質管理
- 生産前の原材料の現場検査
- 各工程後の全数検査
- 徹底した中途半端な生産チェック
- 梱包前に完成品の検査を完了する
- 出荷前のスポットチェック
配送情報
- サンプル: 1 ～ 3 営業日
- 大量生産注文: 3 ～ 7 営業日
- 梱包: ご要望に応じてビニール袋、カートン、パレットをご利用いただけます
よくある質問
Q1: カタログや価格表はどうやって入手できますか?
カタログと価格表を入手するには、電子メールを送信するか、Web サイトから連絡先情報を入力してください。
Q2：価格交渉はできますか？
はい、混合商品を複数のコンテナに積載する場合は割引を検討する場合があります。
Q3: 送料はいくらかかりますか？
送料は発送サイズと発送方法によって異なります。ご要望に応じて料金をご提示させていただきます。
Q4: 訪問してもいいですか？
確かに！私たちの工場は中国の深センにあります。ご予約を希望される場合は、お問い合わせください。
Q5: 商品を受け取ったときに品質に問題がある場合はどうすればよいですか?
開梱時に品質に問題が発生した場合は、参考のために写真を撮ってください。当社の品質管理部門は、将来の生産に向けた品質改善を実施するとともに、最適なソリューションを調査して提供します。
Q6: 梱包条件は何ですか?
通常、商品はブリスターボックスやカートンに梱包されますが、お客様からのカスタム梱包のご要望にも対応いたします。
Q7: 支払い条件は何ですか?
T / Tはデポジットとして30％、配達前に70％の残高。最終的な支払いの前に、製品とパッケージの写真を提供します。
Q8: 配送条件は何ですか?
EXW、FOB、CFR、CIF、DDU
Q9: 納期はどうですか?
通常、前払いを受け取ってから5〜7営業日かかります。具体的な納期は商品や注文数量によって異なります。
Q10: サンプルに従って生産できますか?
はい、お客様のサンプルまたは技術図面に基づいて製品を製造することができます。
