製品の説明
光ファイバー DWDM 8+1ch MUX+DEMUX ABSモジュール データセンター通信 5G用
製品概要
TakflyのDWDM ABSタイプモジュールは、TFF（薄膜フィルター）ベースの波長分割多重技術を採用し、複数の波長オプションを提供します。この技術は、異なる波長の光信号を単一のファイバーに多重化して伝送し、受信端で逆多重化して複合信号を個々の波長に分解します。
DWDMシステムは、100GHz、200GHzなどのチャネル間隔を備えており、長距離・大容量の基幹ネットワークや超大容量メトロポリタンエリアネットワークのコアノードに最適です。
主な特徴
- 低挿入損失
- 広帯域
- 高チャネルアイソレーション
- 高安定性・信頼性
応用
- 通信 5Gネットワーク
- メトロポリタンエリアネットワーク バックボーンネットワーク
- データセンター
技術仕様
| パラメータ | 4チャネル | 8チャネル | 16チャネル |
|---|---|---|---|
| チャネル波長 (nm) | ITU 100 GHz グリッド + 1270-1350 | ||
| 中心波長精度 (nm) | ±0.05 | ||
| チャネル間隔 (GHz) | 100 | ||
| チャネル帯域幅 (@-0.5dB帯域幅) (nm) | ≥0.22 | ||
| 挿入損失 | ≤1.6 | ≤2.5 | ≤3.5 |
| チャネル均一性 | ≤0.6 | ≤1.0 | ≤1.5 |
| チャネルリップル | 0.3 | 0.3 | 0.3 |
| 隣接チャネルアイソレーション | N/A | N/A | N/A |
| 非隣接チャネルアイソレーション | N/A | N/A | N/A |
| 挿入損失温度感度 (dB/℃) | ≤0.005 | ||
| 波長温度変動 (℃) | <0.002 | ||
| 偏波依存損失 (dB) | <0.1 | ||
| 偏波モード分散 (PS) | <0.1 | ||
| 指向性 (dB) | >50 | ||
| リターンロス (dB) | >45 | ||
| 最大許容入力パワー (mW) | 500 | ||
| 動作温度 (℃) | -5～+75 | ||
| 保管温度 (℃) | -40～85 | ||
パッケージ寸法
- L100×W80×H10 mm (2CH～8CHモジュール)
- L140×W100×H15 mm (9CH～18CHモジュール)
- 19 1Uラック
- LGX

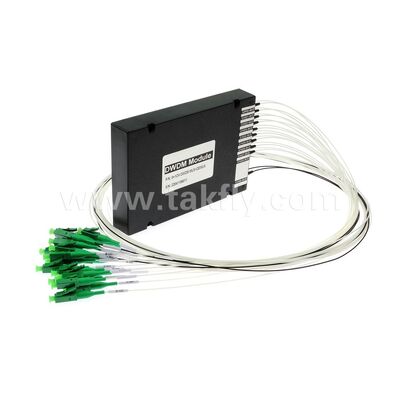

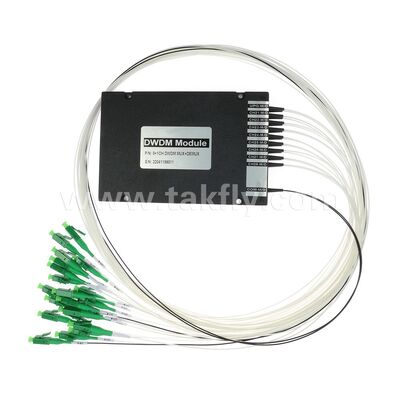

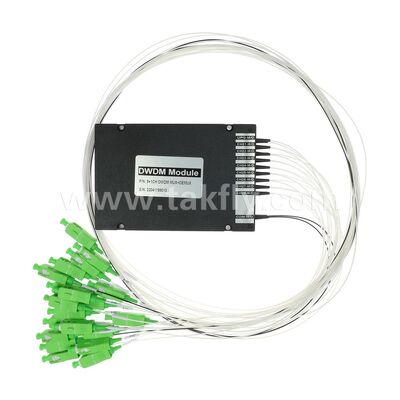

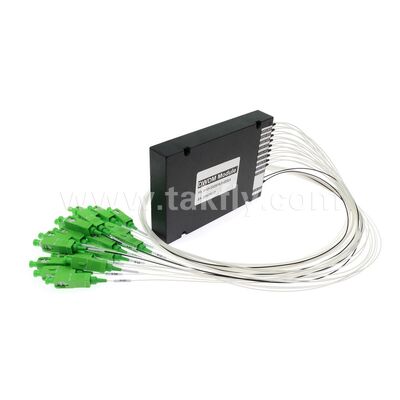

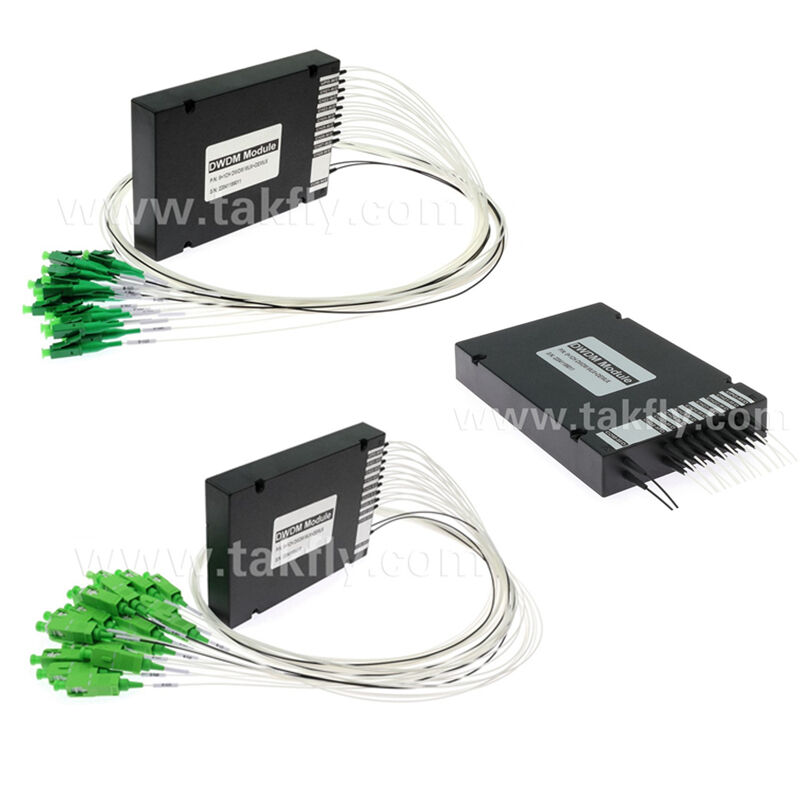

製品画像
