製品の説明

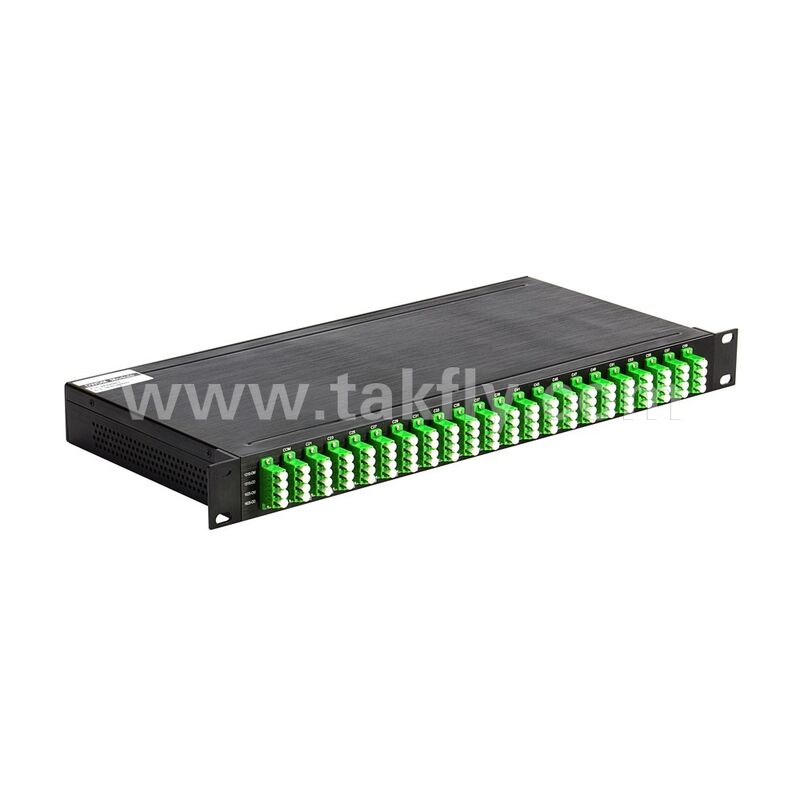

データセンターテレコム5G用光ファイバーDWDM 100GHz AWG 40CH MUX+DEMUX
100GHz AWG 40CH DWDM MUX+DEMUX
Takfly の DWDM 1U-19 インチ ラックは、TFF (薄膜フィルター) に基づく波長分割多重技術を利用しており、複数の波長オプションを備えています。このシステムは、異なる波長の光信号を単一のファイバに多重化して伝送し、受信端で多重分離を使用して結合された信号を個別の波長に分離します。
DWDM システムは、100 GHz、200 GHz などのチャネル間隔の構成を特徴としており、長距離の大容量トランク ネットワークや超大容量メトロポリタン エリア ネットワークのコア ノードに最適です。
主な特長
- 低い挿入損失
- 広い通過帯域
- 高いチャネル分離
- 高い安定性と信頼性
アプリケーション
- 通信 5G ネットワーク
- 首都圏ネットワーク バックボーンネットワーク
- データセンター
技術仕様
| パラメータ | 4チャンネル | 8チャンネル | 16チャンネル |
|---|---|---|---|
| マックス |デマルチプレクサ | マックス |デマルチプレクサ | マックス |デマルチプレクサ | |
| チャネル波長 (nm) | ITU 100 GHz グリッド + 1270-1350 | ||
| 中心波長精度(nm) | ±0.05 | ||
| チャネル間隔 (GHz) | 100 | ||
| チャネル通過帯域 (@-0.5dB 帯域幅) (nm) | ≥0.22 | ||
| 挿入損失 | ≤1.6 | ≤2.5 | ≤3.5 |
| チャネルの均一性 | ≤0.6 | ≤1.0 | ≤1.5 |
| チャネルリップル | 0.3 | 0.3 | 0.3 |
| 隣接する絶縁 | 該当なし | >30 | 該当なし |
| 分離 非隣接 | 該当なし | >40 | 該当なし |
| 挿入損失温度感度 (dB/℃) | ≤0.005 | ||
| 波長温度変化（℃） | <0.002 | ||
| 偏波依存損失 (dB) | <0.1 | ||
| 偏波モード分散 (PS) | <0.1 | ||
| 指向性 (dB) | >50 | ||
| リターンロス (dB) | >45 | ||
| 最大電力処理 (mW) | 500 | ||
| 使用温度(℃) | -5 ～ +75 | ||
| 保存温度(℃) | -40 ～ +85 | ||
パッケージの寸法
- L100×W80×H10mm（2CH-8CHモジュール）
- L140×W100×H15mm（9CH-18CHモジュール）
- 19インチ1Uラック
- LGX
